Équipement de liaison des plaquettes Température de pièce Bondin Liant hydrophile Si-SiC Si-Si Liant 2 -12 pouces

Équipement de liaison de gaufre Température de pièce Bondin Liant hydrophile Si-SiC Si-Si Liant 2 -12 pouces

Vue d'ensemble du système de liaison des plaquettes

L'équipement de liaison des plaquettes est un équipement de liaison haut de gamme spécialement conçu pour la fabrication de dispositifs de puissance au carbure de silicium (SiC), prenant en charge les spécifications des plaquettes de 2 à 12 pouces.L'équipement de liaison des plaquettes intègre des technologies avancées de liaison directe à température ambiante et de liaison activée par surface, avec une optimisation spéciale pour les processus de liaison hétérogènes SiC-SiC et SiC-Si.d'une haute précision et d'un débit de sortie supérieur à 100 W,, il assure la haute résistance à l'adhésion (≥ 2 J/m2) et une uniformité d'interface supérieure requise pour la fabrication de dispositifs de semi-conducteurs de puissance.

Spécifications techniques du système de liaison des plaquettes

Paramètres fonctionnels de base:

Système de contrôle intelligent:

·HMI tactile de qualité industrielle

·≥ 50 recettes de procédé stockées

·Réaction en boucle fermée pression-température en temps réel

Système de protection de la sécurité:

·Protection contre le triple verrouillage (pression/température/vide)

·Système de freinage d'urgence

·Compatibilité avec les salles blanches de la classe 100

Fonctions étendues:

·Manipulation robotique optionnelle des plaquettes

·Support du protocole de communication SECS/GEM

·Module d'inspection intégré en ligne

L'équipement de liaison de plaquettes est spécialement conçu pour la R&D et la production en série de semi-conducteurs de troisième génération.L'architecture modulaire de l'équipement de liaison des plaquettes permet une liaison de haute fiabilité pour les appareils électriques à base de SiCLa technologie innovante de prétraitement au plasma améliore considérablement la résistance de liaison entre les interfaces (≥ 5 J/m2), tandis que l'environnement de vide ultra-haute garantit des interfaces de liaison exemptes de contaminants.Le système intelligent de régulation de la température et de la pression, combinée à une précision d'alignement sous-micronique, fournit des solutions de liaison au niveau des plaquettes pour HEMT, SBD et autres appareils.

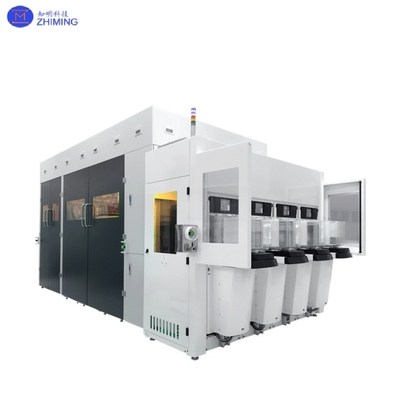

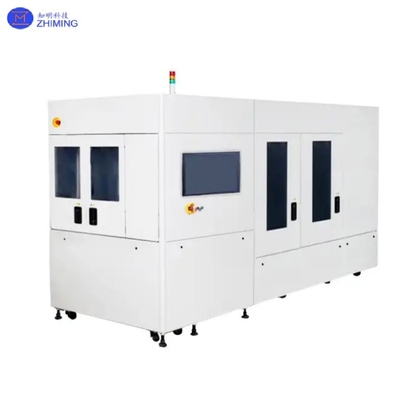

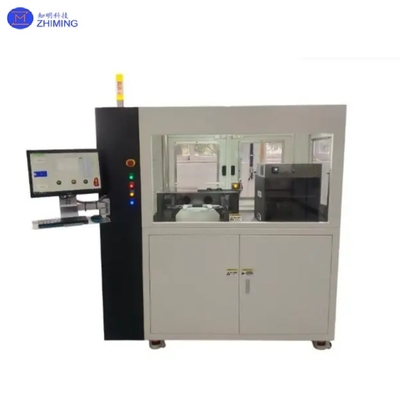

Une photo

Matériaux compatibles

Applications

· Emballage du dispositif MEMS: l'équipement de liaison de plaquettes convient au scellage hermétique des systèmes microélectromécaniques (MEMS) tels que les accéléromètres et les gyroscopes.

· Capteurs d'image CIS: l'équipement de liaison des plaquettes permet une liaison à basse température entre les plaquettes CMOS et les substrats de verre optique.

· Intégration de circuits intégrés 3D: l'équipement de liaison des plaquettes prend en charge la liaison d'empilement à température ambiante pour les plaquettes à travers le silicium (TSV).

· Dispositifs à semi-conducteurs composés: l'équipement de liaison à wafer facilite le transfert de couche épitaxielle pour les dispositifs de puissance GaN/SiC.

· Fabrication de puces biologiques: les équipements de liaison de plaquettes fournissent des solutions d'emballage à basse température pour les puces microfluidiques.

Effets de l'usinageJe ne sais pas.Liens entre une plaque LiNbO 3 et une plaque SiC

(a) Photographie de plaquettes LiNbO3/SiC collées à température ambiante. (b) Photographie de copeaux découpés en dés de 1 × 1 mm.)

(a) Image TEM en section transversale de l'interface de liaison LiNbO3/SiC (b) Vue grossie de (a)
