Résumé de l'équipement de liaison anodique par thermocompression

L'équipement de liaison anodique par thermocompression intègre une technologie de liaison à double processus combinant la thermocompression et la liaison anodique,spécialement conçus pour les emballages métallisés de gaufres de 2 à 8 pouces (e.g., systèmes Si/Cu/Al-Ge) avec une température de fonctionnement maximale de 600°C. Équipement de liaison anodique par thermocompression grâce à un contrôle précis des paramètres température-pression-tension,il permet une étanchéité hermétique à haute résistance entre les plaquettes, ce qui le rend adapté aux applications d'emballage nécessitant une résistance et une fiabilité à haute température, telles que les dispositifs MEMS et les semi-conducteurs de puissance.Le principal avantage réside dans sa capacité à coller simultanément les métaux par diffusion (thermocompression) et les interfaces verre-silicium (collage anodique).

Spécifications techniques du système de liaison des plaquettes

L'équipement de liaison anodique par thermocompression prend en charge le traitement des plaquettes de 2 à 8 pouces avec une température de fonctionnement maximale de 600 °C, une plage de pression de 5 à 200 kN et un niveau de vide ≤ 5 × 10−3 Pa.L'équipement de liaison anodique par thermocompression intègre un système de contrôle en boucle fermée de haute précision pour la température (±1°C), la pression (fluctuation ≤ ± 1%) et la tension (0 à 2000 V réglables pour la liaison anodique). Compatible avec des systèmes de matériaux tels que le Si, le Cu et l'Al-Ge,il est spécialement conçu pour des applications d'emballage hermétique (taux de fuite ≤1×10−8 Pa·m3/s) dans les MEMS et les appareils électriques.

Liens sous pression thermique

Liens au-Si:

Principe de fonctionnement:

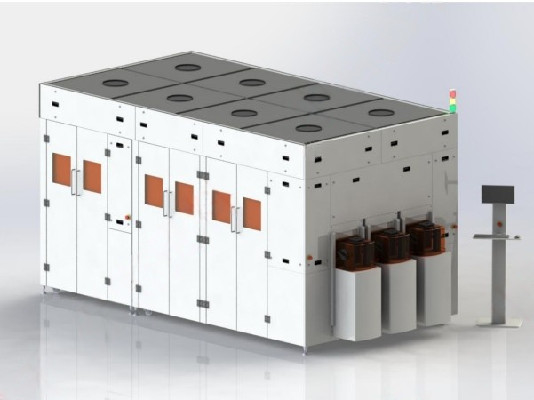

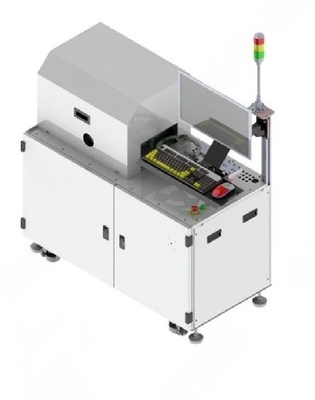

Équipement de liaison anodique par thermocompression:

Performance d'alignement des liaisons par thermocompression (précision < 2 μm)

Applications

· Emballage des dispositifs MEMS: l'équipement de liaison anodique par thermocompression permet une encapsulation hermétique pour les systèmes microélectromécaniques, assurant une fiabilité opérationnelle à long terme.

· Emballage de semi-conducteurs de puissance: l'équipement de liaison anodique par thermocompression facilite la liaison d'interfaces résistantes aux températures élevées et thermiquement conductives pour les puces de haute puissance.

· Emballage hermétique des capteurs: l'équipement de liaison anodique par thermocompression fournit une encapsulation protectrice à l'épreuve de l'humidité et de l'oxydation pour les capteurs sensibles à l'environnement.

· Intégration optoélectronique: l'équipement de liaison anodique par thermocompression permet la liaison hétéromatérielle entre les composants optiques et électroniques pour améliorer l'efficacité de la conversion photoélectrique.

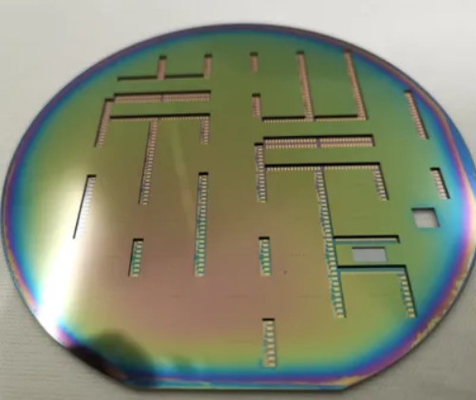

Effets de l'usinageLien anodique verre-silicone Lien eutectique Al-Ge
