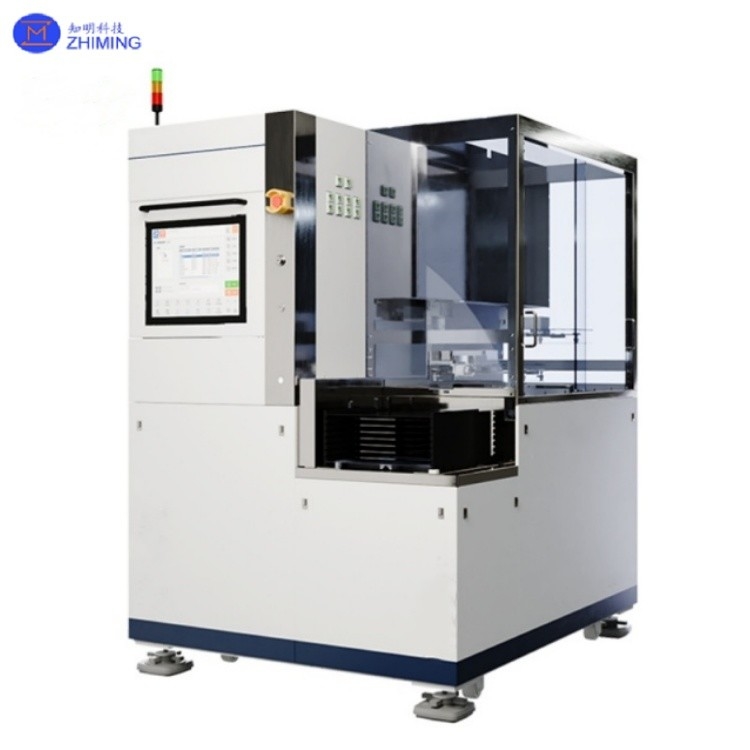

Équipement de scie de découpage de précision entièrement automatique pour la découpe de gaufres de 8 pouces et 12 pouces

Résumé

Équipement de scie de découpage de précision entièrement automatique pour la découpe de gaufres de 8 pouces et 12 pouces

La scie de découpe de précision entièrement automatique est un système de découpe de semi-conducteurs avancé conçu pour la séparation de haute précision des plaquettes (8"/12") et des matériaux fragiles.Utilisation de la technologie des lames de diamant (30,000-60,000 RPM), il atteint une précision de coupe au niveau du micron (± 2 μm) avec un minimum de déchiquetage (< 5 μm), surpassant les méthodes alternatives dans les applications de semi-conducteurs et d'emballage avancés.Le système intègre des broches de haute rigidité, étapes de positionnement nanométrique et alignement de vision intelligent pour le fonctionnement sans pilote, répondant aux exigences strictes de la fabrication de puces modernes et du traitement des semi-conducteurs de troisième génération.

Paramètres techniques

Les avantages

1. La numérisation rapide du cadre de cassette avec système d'alerte de prévention des collisions permet un positionnement rapide et une capacité supérieure de correction d'erreur;

2. Le mode de coupe synchrone innovant à double fuseau augmente l'efficacité du traitement de 80% par rapport aux systèmes à fuseau unique;

3Les vis à billes importées haut de gamme, les guides linéaires et le contrôle en boucle fermée de la grille à axe Y assurent la stabilité de l'usinage à long terme;

4- le fonctionnement entièrement automatisé (chargement/positionnement/coupe/inspection) réduit considérablement l'intervention manuelle;

5Une conception unique de double fuseau de type portique avec un espacement minimum de 24 mm entre les lames répond à diverses exigences de coupe;

Caractéristiques

1Système de mesure de hauteur sans contact de haute précision;

2. capacité de coupe simultanée à double lame à plusieurs plaquettes;

3. systèmes de détection intelligents (étalonnage automatique/inspection des marques de découpe/surveillance de la rupture de la lame);

4. Algorithmes d'alignement en plusieurs modes adaptés à diverses exigences du processus;

5- Surveillance de la position en temps réel avec correction automatique des erreurs;

6- mécanisme de vérification de la qualité des premières coupes;

7. Intégration de modules d'automatisation d'usine personnalisables;

Matériaux et applications d'adaptation

Effets de l'usinage
