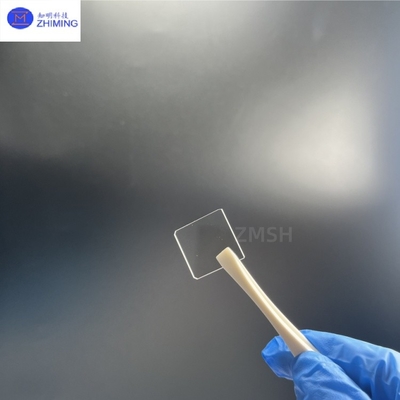

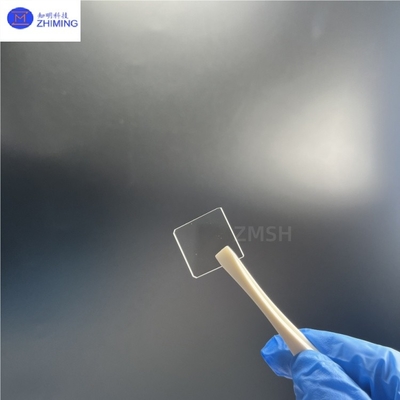

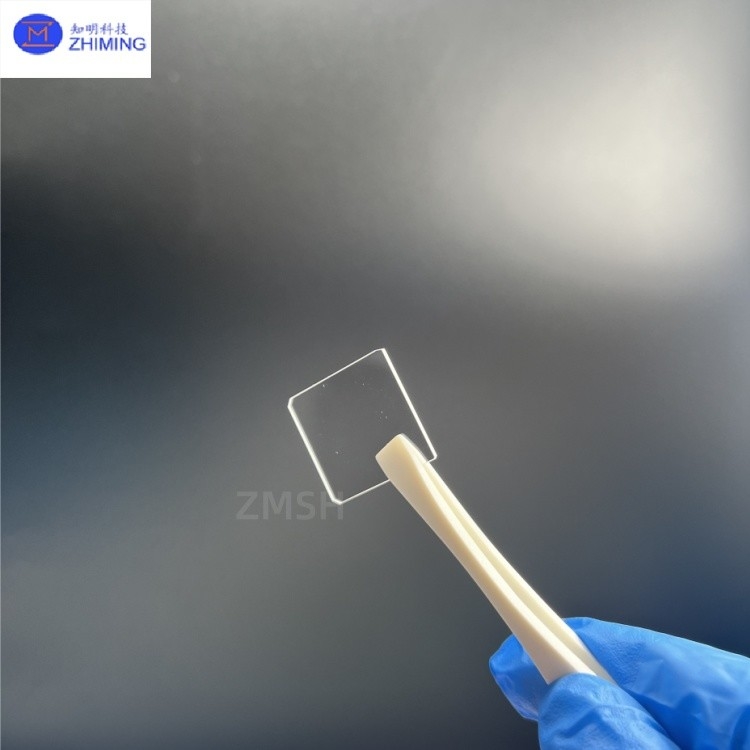

Vitre en verre optique carré en saphir résistant à l'usure haute transmission personnalisable
La plaque de fenêtre carrée en saphir est un composant optique haute performance fabriqué à partir d'oxyde d'aluminium monocristallin (Al2O3),offrant une durabilité exceptionnelle et une clarté optique pour des applications exigeantes. Disponible dans des tailles standard allant de 5×5 mm à 200×200 mm avec des options d'épaisseur de 0,3-15 mm,Ces plaques de fenêtre peuvent être personnalisées selon des exigences dimensionnelles spécifiques, y compris des profils de bord unique et des traitements de surfaceNos capacités de fabrication de précision comprennent la découpe laser et l'usinage CNC pour atteindre des tolérances serrées, ainsi que le polissage optique aux normes de planéité de surface λ/10,tout en prévoyant des revêtements antireflet (R<00,5% par surface) améliorent encore les performances de transmission de la lumière pour les systèmes optiques spécialisés.
Caractéristiques principales
1- Haute transmission: la plaque de fenêtre carrée en saphir démontre une excellente transmission optique (> 80%) à travers les longueurs d'onde ultraviolette (UV) à infrarouge (IR) (0,15-5,5 μm),le rendant adapté aux applications spectrales à large bande.
2- Dureté et résistance à l'usure exceptionnelles: avec une dureté de Mohs de 9 (seconde après le diamant), il résiste efficacement à l'érosion du sable, à l'impact des particules et à l'abrasion mécanique,assurer une durée de vie prolongée.
3. Résistance à l'environnement extrême: Capable de résister à des températures élevées (point de fusion 2040°C) et à des conditions corrosives (stable dans les environnements acides/alcalins),idéal pour des applications aérospatiales et militaires exigeantes.
4Faible coefficient de dilatation thermique: présente une excellente stabilité thermique, maintient la précision de la surface optique lors de fluctuations de température rapides pour éviter la distorsion de l'image.
Paramètres techniques
|
Les biens immobiliers
|
Valeur
|
|
Tolérance à l'orientation
|
< 0,5°
|
|
Tolérance d'épaisseur/diamètre
|
± 0,05 mm
|
|
Surfaces plates
|
L'équipement doit être équipé d'un dispositif de détection de la pollution atmosphérique.
|
|
Distorsion du front d'onde
|
> λ/4@632 nm
|
|
Qualité de la surface
|
20/10 à 80/50
|
|
Parallèlement
|
30 pouces
|
|
Perpendiculaire
|
15 ′
|
|
L'ouverture est claire
|
> 90%
|
|
Chammfer
|
Pour les appareils à moteur électrique
|
|
les dimensions
|
5x5 mm ~ 76,5 x 76,5 mm 150 x 150 mm
forme carrée
|
Applications principales
1fenêtres d'équipement optoélectronique: utilisées comme fenêtres de protection pour les lasers et les appareils thermiques infrarouges, garantissant un fonctionnement stable dans des environnements poussiéreux, humides ou à haute température.
2Aérospatiale et militaire: sert de radomes de missiles et de fenêtres d'observation pour les capsules électro-optiques aéroportées, combinant des propriétés légères avec une résistance aux chocs.
3- Détection et inspection industrielles: Fonctionne comme point de vue résistant à la corrosion pour les équipements à semi-conducteurs et les caméras industrielles à haute température, garantissant une fiabilité à long terme.
4- Recherche scientifique et médicale: utilisée dans les expériences laser à haute énergie et les endoscopes, fournissant des surfaces de haute pureté et une biocompatibilité.
