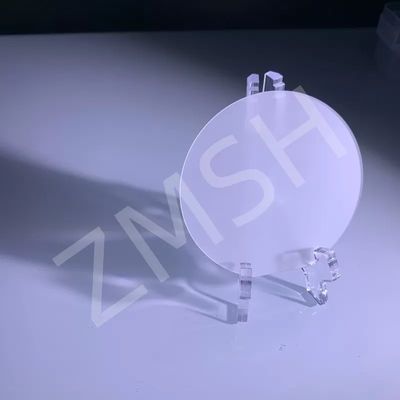

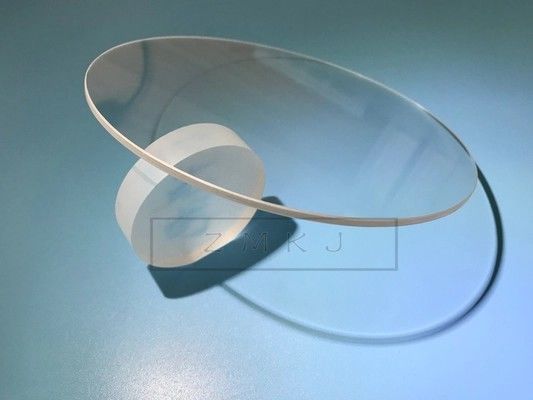

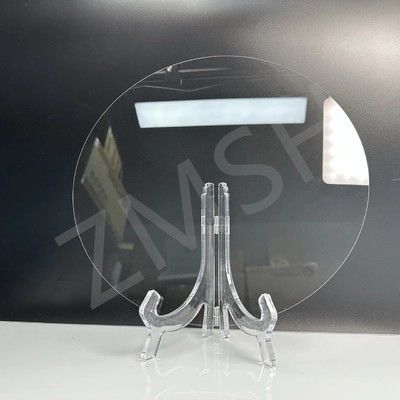

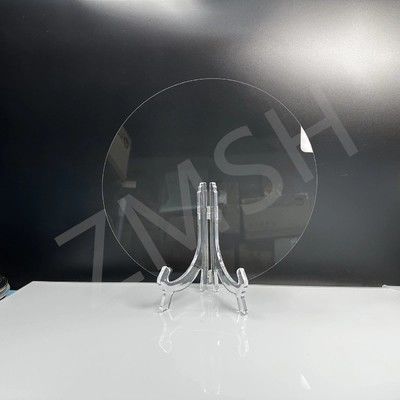

Wafer de saphir de 12' de diamètre 250 mm ± 0,5 mm Épaisseur 1000 Um C-Plane DSP

Wafer de saphir de 12 pouces de diamètre 250 mm (± 0,5 mm) épaisseur 1000 μm plan C

C' est ça.Wafer en saphir de 250 mmIl offre une précision de pointe (± 0,5 mm de diamètre, épaisseur de 1 000 μm) et une pureté ultra-haute (99,99%), optimisé pour les applications avancées en semi-conducteurs et optoélectroniques.Orientation du plan C (0001)assure une qualité de croissance épitaxielle exceptionnelle pour les dispositifs à base de GaN, tandis que son grand diamètre maximise l'efficacité de production pour la fabrication en grande quantité.Points de fusion à 000°C), transparence optique (85%+ de UV à infrarouge moyen) et robustesse mécanique (9 dureté Mohs), cette plaque est idéale pour l'électronique de puissance, les LED, les systèmes laser et les technologies quantiques de pointe.

Caractéristiques essentielles de la gaufre en saphir

La précision de la gaufre en saphir:

Diamètre: 250 mm ± 0,5 mm, compatible avec les lignes de fabrication de semi-conducteurs de 12"

Épaisseur: 1 000 μm ± 15 μm, conçu pour une résistance mécanique et une homogénéité de processus.

Des galettes de saphirUltra-haute pureté (4N):

990,99% d'Al2O pur₃, éliminant les impuretés qui dégradent les performances optiques/électriques.

Des galettes de saphirPropriétés exceptionnelles du matériau:

Stabilité thermique: point de fusion ~ 2,050°C, adapté aux environnements extrêmes.

Clarté optique: > 85% de transmission de 350 nm à 4 500 nm (UV à infrarouge moyen).

Dureté: 9 Mohs, résistant aux rayures et à la corrosion chimique.

Des galettes de saphirOptions de qualité de surface:

Polissage prêt à l'épinectomie: Ra < 0,3 nm (mesuré par AFM), idéal pour le dépôt de films minces.

Polissage à double facedisponible pour des applications optiques de précision.

Applicationsde plaquettes de saphir

Wafer en saphirOptoélectronique avancée:

LED/diodes laser à base de GaN: LED bleues/UV, VCSEL pour le LiDAR et la détection 3D.

Écrans à micro-LED: Substrats uniformes pour les écrans AR/VR de nouvelle génération.

Wafer en saphirAppareils de puissance et RF:

Amplificateurs de puissance 5G/6G: Faible perte diélectrique à haute fréquence.

HEMT et MOSFET: Transistors haute tension pour véhicules électriques.

Wafer en saphirIndustrie et défense:

Fenêtres IR/Domes de missiles: Transparence dans les environnements difficiles (par exemple, dans l'aérospatiale).

Capteurs en saphir: couvertures résistantes à la corrosion pour la surveillance industrielle.

Wafer en saphirLes technologies émergentes:

Technologie portable: verre de couverture ultra-durable pour les montres intelligentes.
