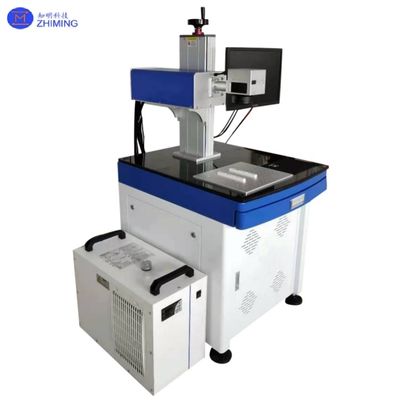

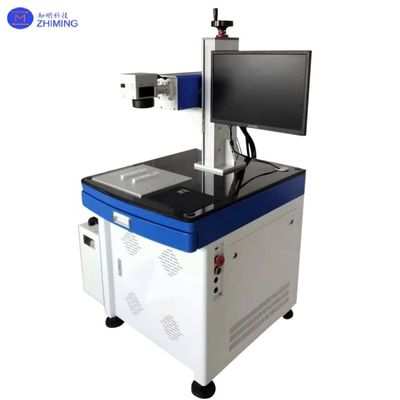

Machine de marquage au laser UV longueur d'onde 355 nm 3W-20W Puissance laser précision de positionnement ± 0,01 mm
La machine de marquage au laser UV est un équipement de traitement de précision utilisant la technologie du laser ultraviolet à courte longueur d'onde de 355 nm. Avec ses caractéristiques uniques de "traitement à froid", la machine de marquage au laser UV démontre des performances exceptionnelles dans les applications de fabrication de précision. L'appareil parvient à briser les liaisons moléculaires du matériau par des réactions photochimiques, générant des zones affectées par la chaleur minimales (HAZ), ce qui le rend particulièrement approprié pour le marquage fin sur l'acier inoxydable,les alliages d'aluminium, les métaux précieux, le verre, la céramique et divers matériaux polymères.
En tant que fournisseur professionnel de solutions de traitement laser, ZMSH fournit non seulement des équipements de marquage laser UV hautes performances, mais fournit également des services complets de support technique, notamment:
- Développement professionnel des processus et optimisation des paramètres
- Solutions d'intégration automatisées de la chaîne de production
- Service après-vente à la réaction rapide 24h/24 et 7j/7
- Services de maintenance et de mise à niveau d'équipements
Machine de marquage au laser UV des spécifications techniques
|
Puissance laser
|
20W 30W 50W 60W 80W 100W 120W 150W 200W |
|
Longueur d'onde du laser
|
1064 nm |
|
Plage de fréquences
|
1 à 600 kHz 20 à 200 kHz |
|
Largeur d'impulsion
|
200 ns 50 à 110 ns |
|
Diamètre du point
|
7 ± 0,5 mm 6,5 ± 1 mm |
|
Qualité du faisceau
|
< 1,5 < 1.6 |
|
Direction de polarisation
|
Le hasard |
|
Vitesse de sculpture
|
≤ 10000 mm/s |
|
Plage de gravure
|
110 mm*110 mm (facultatif sur mesure) |
|
Profondeur de gravure
|
0.1 mm-2.0 mm (selon le matériau) |
|
Température de fonctionnement
|
0 à 40 °C |
|
Mode de refroidissement
|
Refroidissement par air |
|
Environnement de travail
|
Séché, propre et ventilé |
|
Énergie
|
AC220V/50Hz (facultatif sur mesure) |
|
Consommation d'électricité
|
Les capacités de chauffage sont calculées à partir de l'échantillon de chauffage. |
|
Poids de l'équipement
|
≈ 85 kg |
Machine de marquage par laser UV de caractéristiques clés
- Le point de mise au point extrêmement petit et la HAZ minimale permettent un marquage ultrafin, ce qui en fait le choix préféré des clients ayant des exigences élevées en matière de qualité du marquage.
- Offre une plus grande compatibilité des matériaux par rapport aux autres lasers, à l'exception des matériaux en cuivre pur.
- La qualité supérieure du faisceau avec un point de mise au point plus petit permet des capacités de marquage ultra-précises.
- Une large gamme d'applications avec des effets thermiques négligeables, éliminant les problèmes de carbonisation des matériaux.
- Marquage à grande vitesse avec une efficacité exceptionnelle, avec des performances stables, des dimensions compactes et une faible consommation d'énergie.
Je suis désolée.
Machines de marquage par laser UVscénarios d'application
1Industrie électronique de précision
- Marquage fin sur PCB/FPC: atteint une précision de largeur de ligne de 15 μm sur des circuits flexibles d'une épaisseur de 0,1 mm,répondent parfaitement aux exigences d'identification des composants des cartes HDI tout en évitant la déformation du substrat causée par un marquage mécanique. La machine de marquage au laser UV prend en charge la gravure directe de codes QR pour une traçabilité complète du cycle de vie des PCB.
- Identification des plaquettes par semi-conducteurs: la machine de marquage au laser UV implémente un marquage sans contact sur les bords des plaquettes avec un laser UV de faible puissance (< 1 W), contrôlant la hauteur des caractères à 0.2 mm pour être entièrement conforme aux normes SEMI. Une technologie spéciale de contrôle des impulsions empêche les dommages aux zones sensibles du circuit.
2. Fabrication de dispositifs médicaux
- Marquage permanent des instruments chirurgicaux: les paramètres laser optimisés (fréquence 30 à 50 kHz, vitesse de 2000 mm/s) créent des marques permanentes de 10 à 20 μm de profondeur sur les ciseaux et les pinces chirurgicaux,d'une résistance supérieure à 1000 cycles de stérilisation.
- Traçabilité des implants orthopédiques: les programmes de marquage personnalisés pour les implants en alliage de titane permettent d'obtenir des marques claires de 0,05 mm de profondeur sur des surfaces incurvées complexes. Un traitement de surface spécial empêche l'apparition de la corrosion sur les zones marquées.
3. Composants automobiles haut de gamme
- Marquage DPM des pièces du moteur: le procédé de marquage à haut contraste crée des marques de couche d'oxydation sur l'acier allié traité thermiquement (HRC50+),résistant à des températures de 800 °C et à la contamination par l'huile pour une identification à vie.
- Nouveau traitement de la batterie à onglet énergétique: un contrôle précis de l'énergie (stabilité ± 2%) permet de marquer sur des feuilles de cuivre/aluminium de 0,1 mm avec HAZ contrôlé à moins de 5 μm, garantissant ainsi l'intégrité des performances de la batterie.
4. Artisanat de bijoux et lutte contre la contrefaçon
- Micro-graverie de métaux précieux: machine de marquage laser UV système optique dédié réalise des gravures personnalisées de 0,01 mm de largeur de ligne sur des bijoux en or 18K,supportant le transfert de motifs complexes sans éclaboussures de surface.
- Marque anti-contrefaçon: crée des marques invisibles de 3 à 5 μm de profondeur sur le cuir/verre nécessitant un équipement de détection spécial, conservant la résistance du matériau tout en assurant sa dissimulation.
FAQ deMachines de marquage par laser UV
1Q: Quels sont les matériaux que peut marquer une machine de marquage au laser UV?
R: Une machine de marquage au laser UV peut marquer les plastiques (ABS, PC), les métaux (acier inoxydable, aluminium), le verre, la céramique et les matériaux sensibles avec une grande précision et un impact thermique minimal.
2. Q: Comment fonctionne une machine de marquage au laser UV?
R: Il utilise un laser ultraviolet de 355 nm pour rompre les liaisons moléculaires (marquage à froid), créant des marques permanentes à contraste élevé sans dommages thermiques.
