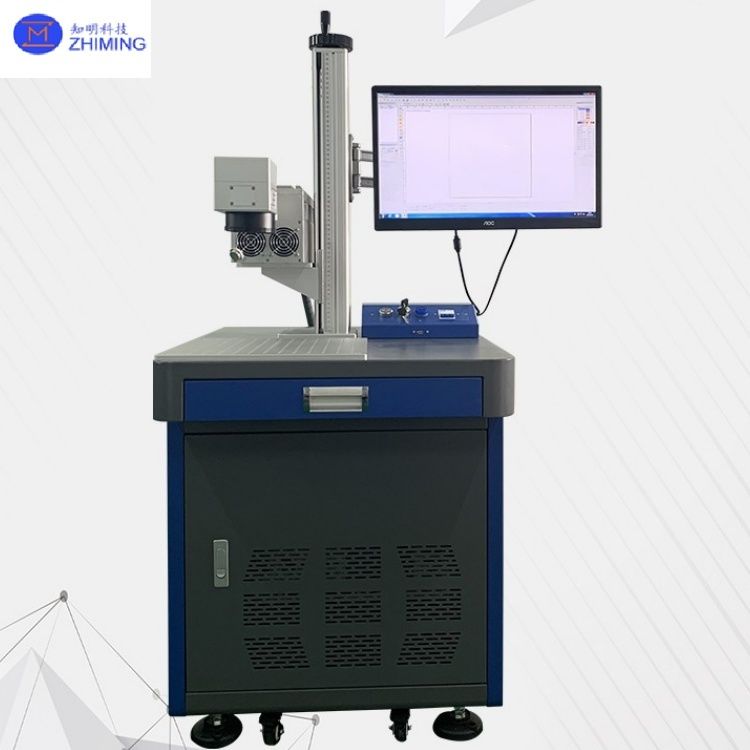

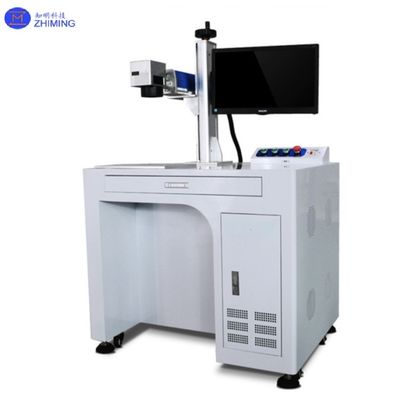

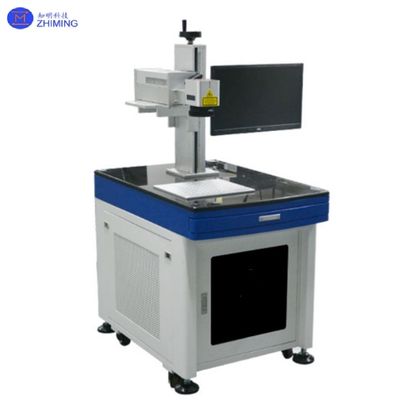

Machine de marquage laser pompé par l'extrémité 6W-30W Marquage de haute précision Longueur d'onde 1064nm

Détails de produit

Lieu d'origine: Chine

Nom de marque: ZMSH

Certification: rohs

Model Number: End-Pumped Laser Marking Machine

Conditions de paiement et d'expédition

Minimum Order Quantity: 5

Prix: by case

Délai de livraison: 3-6 mois

Conditions de paiement: T/T

Supply Ability: 1000pcs per month

Obtenez le meilleur prix
Mettre en évidence:
Longueur d'onde du laser:
1064nm (IR), 532nm (Vert)
Puissance de sortie:
10W-50W
Vitesse de marquage:
≤7000mm/s
Résistance à la répétition:
± 0,01 mm
Largeur minimale de ligne:
0.01mm
Fréquence de pulsation:
20KHz-100KHz
Longueur d'onde du laser:
1064nm (IR), 532nm (Vert)
Puissance de sortie:
10W-50W
Vitesse de marquage:
≤7000mm/s
Résistance à la répétition:
± 0,01 mm
Largeur minimale de ligne:
0.01mm
Fréquence de pulsation:
20KHz-100KHz
Machine de marquage laser pompé par l'extrémité 6W-30W Marquage de haute précision Longueur d'onde 1064nm



Machines de marquage au laser à pompage de bout en boutmise en place du dispositifJe suis désolée.





Machine de marquage au laser à pompage de bout en bout 6W-30W Marquage de haute précision 1064nm Longueur d'onde







Une machine de marquage laser à pompage de bout en bout est un dispositif de marquage laser qui utilise la technologie de la pompe de bout pour créer des marques permanentes sur les surfaces du matériau à l'aide de faisceaux laser à haute densité d'énergie.Son composant principal est le laser à pompage extrême, qui offre une haute qualité du faisceau, une stabilité et une longue durée de vie, ce qui le rend approprié pour des applications de marquage industriel à haute précision et à grande vitesse.





Composants de base:



  1. Laser à pompage de bout en bout: la source laser, composée d'une diode de pompe et d'un cristal laser (p. ex. Nd:YVO4).
  2. Système de galvanomètre: contrôle la trajectoire de déviation du faisceau laser pour un marquage rapide et précis.
  3. Système de contrôle: logiciel, support de conceptions telles que les graphiques, le texte et les codes à barres.
  4. Système de refroidissement: refroidi à l'eau ou à l'air pour assurer un fonctionnement stable à long terme.
  5. Tableau de travail: mise au point réglable pour accueillir des pièces de différentes tailles et formes.








Machines de marquage au laser à pompage de bout en bout deles principaux paramètres techniquesJe suis désolée.





Catégorie de paramètres Valeur typique/intervalle Définition
Longueur d'onde du laser 1064 nm (IR), 532 nm (vert) IR pour les métaux/plastiques; vert/UV pour les matériaux réfléchissants (cuivre, argent).
Puissance de sortie 10W à 50W Une puissance plus élevée permet un marquage et un traitement plus rapides de matériaux plus épais/plus durs.
Vitesse de marquage Pour les véhicules à moteur à combustion Déterminé par la vitesse du galvanomètre, affectant l'efficacité de la production.
Résistance à la répétition ± 0,01 mm Critique pour la microélectronique et les instruments de précision.
Largeur minimale de ligne 0.01 mm La qualité du faisceau détermine la finesse du marquage.
Fréquence de pulsation 20 à 100 kHz Haute fréquence pour les marques peu profondes; basse fréquence pour les gravures profondes.
Méthode de refroidissement Refroidissement par eau/air Les modèles à haute puissance nécessitent un refroidissement par eau; les modèles à faible puissance peuvent utiliser un refroidissement par air.








Machines de marquage au laser à pompage de bout en boutdu principe de fonctionnement



Machine de marquage laser pompé par l'extrémité 6W-30W Marquage de haute précision Longueur d'onde 1064nm 0



1. procédé de pompage:
La diode de la pompe émet une lumière proche infrarouge de 808 nm, qui est couplée au cristal laser (par exemple, Nd: YVO4) à travers la face finale, excitant le cristal pour générer une lumière laser de 1064 nm.





2Amplification par résonance:
Le laser oscille et s'amplifie dans la cavité du résonateur, formant un faisceau laser pulsé ou continu à haute densité d'énergie.





3Contrôle du faisceau:
Le système de galvanomètre dévie le faisceau laser selon le motif prédéfini, le concentrant sur la surface du matériau via une lentille F-théta.





4Interaction avec le matériau:
L'énergie laser provoque une vaporisation, une oxydation ou des changements de couleur de la surface, ce qui donne lieu à une marque permanente.





5Caractéristiques techniques:

  • Haute efficacité de pompage de bout en bout, qualité supérieure du faisceau (M2 proche de 1), surpassant les lasers à pompage latérale et à fibre.
  • Largeur d'impulsion étroite (niveau nanoseconde), adaptée au marquage fin.








Machines de marquage au laser à pompage de bout en boutdecaractéristiques et avantages





Machine de marquage laser pompé par l'extrémité 6W-30W Marquage de haute précision Longueur d'onde 1064nm 1



1.Qualité du faisceau: La conception de la pompe d'extrémité minimise la lentille thermique, avec une faible divergence de faisceau, idéale pour le texte fin, les codes QR et les marques de haute précision.



2. Longue durée de vie: La durée de vie de la diode de pompe dépasse 20 000 heures, ce qui réduit les coûts de maintenance.



3.Stabilité exceptionnelle: Machines de marquage laser à pompage terminale dont la fluctuation de puissance est inférieure à 2%, adaptées à la production industrielle continue.



4. Compatibilité avec de nombreux matériaux: Les machines de marquage au laser à pompage terminale sont applicables aux métaux (acier inoxydable, aluminium), aux plastiques, à la céramique, au verre, etc.



5.Efficacité énergétique et écologie: Efficacité de conversion électro-optique > 30%, plus efficace que les lasers CO2 traditionnels.



6.Fonctionnement convivial: Les machines de marquage laser à pompage terminale prennent en charge AutoCAD, CorelDRAW et s'intègrent aux systèmes d'automatisation de l'industrie 4.0.



7.Comparaison avec d'autres systèmes de marquage laser:



  • contre les marqueurs laser à fibre: la pompe de fin excelle en haute précision; Les lasers à fibres sont meilleurs pour la gravure profonde à haute puissance.
  • Par rapport aux marqueurs laser CO2: la pompe à extrémité surpasse les marqueurs métalliques, tandis que le CO2 est supérieur pour les non-métaux (bois, cuir).






Je suis désolée.

Machines de marquage au laser à pompage de bout en boutdescénarios d'application





1Électronique et électrique:

  • Les codes QR des PCB, l'étiquetage des puces, nécessitant une précision au niveau des microns (par exemple, des caractères de 0,1 mm).



2.Machines de précision:

  • Marquages résistants à l'usure de la machine de marquage laser à pompage d'extrémité sur les roulements et les outils de coupe pour une lisibilité à long terme.

Machine de marquage laser pompé par l'extrémité 6W-30W Marquage de haute précision Longueur d'onde 1064nm 2

3.bijoux et produits de luxe:

  • Machine de marquage laser à pompage de bout en bout, gravure fine sur des métaux précieux à l'aide de lasers verts pour éviter les dommages thermiques.



4.Composants automobiles:

  • Codes VIN, marquages de traçabilité des pièces du moteur.



5.Produits médicaux:

  • La machine de marquage laser à pompage extrême peut être utilisée pour le marquage d'instruments chirurgicaux en acier inoxydable, nécessitant des étiquettes stériles et résistantes à la corrosion.



6.Industrie de l'emballage

  • Codes de date sur les emballages alimentaires, étiquettes anti-contrefaçon sur les produits pharmaceutiques, sans contamination.



7.Cas d'utilisation spécialisés:

  • Marquage noir sur l'aluminium anodisé: l'optimisation des paramètres de la machine de marquage laser à pompage d'extrémité génère des marques noires à contraste élevé.
  • Gravure interne du verre: L'énergie contrôlée par la machine de marquage laser pompée à l'extrémité crée des motifs de fissures à l'intérieur du verre pour une décoration artistique.

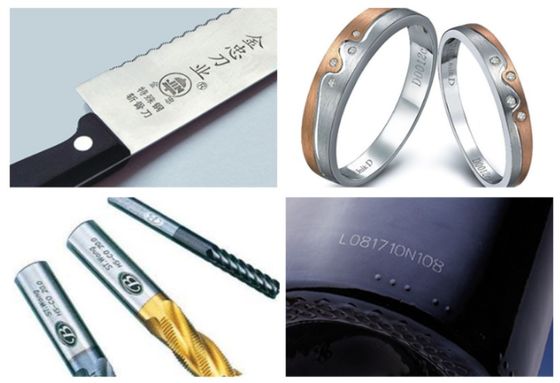

Machines de marquage laser à pompage terminale d'affichage d'échantillons



Les machines de marquage laser à pompage extrême, avec leur haute précision, leur durabilité et leur large adaptabilité des matériaux, sont indispensables pour le marquage industriel,particulièrement pour les industries exigeant des détails extrêmesLes progrès réalisés dans les technologies des pompes d'extrémité vertes et UV élargiront encore leurs applications dans la fabrication de semi-conducteurs et de panneaux d'affichage.





Machine de marquage laser pompé par l'extrémité 6W-30W Marquage de haute précision Longueur d'onde 1064nm 3








Machines de marquage au laser à pompage de bout en boutde FAQ





1. Q: Qu'est-ce qu'une machine de marquage au laser à pompage de bout en bout?

R: Une machine de marquage laser à pompage de bout en bout est un système laser industriel de haute précision qui utilise un laser à l'état solide (DPSSL) à diode pompée de bout en bout pour créer des marques permanentes sur les métaux, les plastiques,et céramiques de qualité supérieure des poutres.





2Q: Quels sont les matériaux que peut graver un marqueur laser à pompage à l'extrémité?

R: Les marqueurs laser à pompe à l'extrémité sont idéaux pour les métaux (acier, aluminium), les plastiques industriels et certaines céramiques, offrant des marques propres et à contraste élevé sans dommages thermiques.
