Machine de découpe laser CO₂ 40W-600W Précision de positionnement ±0,05 mm

Détails de produit

Lieu d'origine: Chine

Nom de marque: ZMSH

Certification: rohs

Numéro de modèle: Machine de découpe laser CO₂

Conditions de paiement et d'expédition

Minimum Order Quantity: 5

Prix: by case

Délai de livraison: 3-6 mois

Conditions de paiement: T/T

Capacité d'approvisionnement: 1000 pièces par mois

Obtenez le meilleur prix
Mettre en évidence:
Puissance de sortie:
40W-600W
Longueur d'onde:
100,6 ± 0,1 μm
Précision de positionnement:
± 0,05 mm
Répétabilité:
± 0,03 mm
Accélération maximale:
1 à 2 g
Applications:
Fabrication de signalisation,industrie automobile
Puissance de sortie:
40W-600W
Longueur d'onde:
100,6 ± 0,1 μm
Précision de positionnement:
± 0,05 mm
Répétabilité:
± 0,03 mm
Accélération maximale:
1 à 2 g
Applications:
Fabrication de signalisation,industrie automobile
Machine de découpe laser CO₂ 40W-600W Précision de positionnement ±0,05 mm

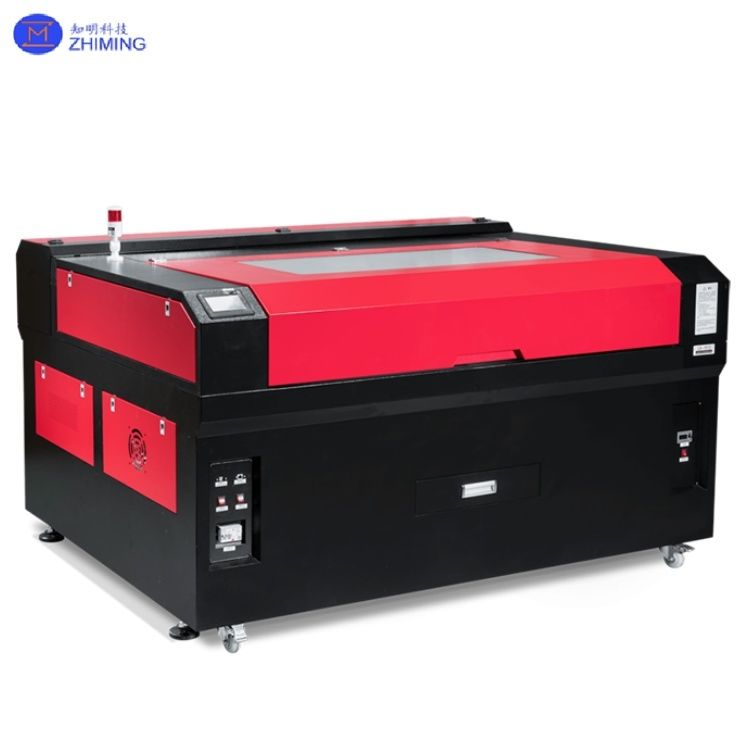

Vue d'ensemble de l'équipement de la machine de découpe laser CO2





Machine de découpe au laser au CO2 40W-600W Précision de positionnement ± 0,05 mm


Machine de découpe laser CO₂ 40W-600W Précision de positionnement ±0,05 mm 0


La découpeuse laser CO2 est un dispositif industriel utilisant un faisceau laser de longueur d'onde de 10,6 μm pour la découpe de haute précision de matériaux non métalliques et de certains matériaux métalliques.automobile, textile et électronique, avec des avantages essentiels en termes d'efficacité de traitement des matières organiques et de qualité de pointe.




Composants clés:

  1. Générateur laser de CO2: type tube à RF ou tube en verre (plage de puissance 30W-600W)
  2. Ensemble de tête de coupe: comprend la lentille de mise au point ZnSe, la buse, le capteur de hauteur capacitif
  3. Système de mouvement: guides linéaires de haute précision/rack-and-pinion (précision de positionnement ± 0,05 mm)
  4. Système de contrôle: Prend en charge les fichiers DWG/DXF avec capacité de mise au point automatique
  5. Systèmes auxiliaires: alimentation en air/N2/O2 et élimination des poussières





Classification du modèle:

  • Coupeuses à planches: pour les tôles (acrylique, panneaux de bois)
  • Coupeurs de tubes: dédiés aux tubes métalliques ou non métalliques (axe rotatif en option)








Machine de découpe au laser au CO2 de kParamètresJe suis désolée.





Paramètre Portée
Puissance de sortie 40W à 600W
Longueur d'onde 100,6 ± 0,1 μm
Qualité du faisceau (M2) > 12
Précision de positionnement ± 0,05 mm
Répétabilité ± 0,03 mm
Accélération maximale 1 à 2 g








Machine de découpe au laser au CO2du principe de fonctionnement



La découpe laser au CO2 utilise une excitation de décharge de gaz et un traitement thermique infrarouge de 10,6 μm à travers trois phases physiques:





Machine de découpe laser CO₂ 40W-600W Précision de positionnement ±0,05 mm 1

1Génération et transmission laser

  • Excitation gazeuse: le courant haute tension ionisant le mélange CO2/N2/He, induisant des transitions vibratoires moléculaires pour émettre des photons de 10,6 μm
  • Amplification de résonance: Les photons oscillent dans la cavité du résonateur (miroir RH + coupleur de sortie), formant un faisceau CW/pulsé à haute énergie
  • Livraison du faisceau: guidé par des miroirs en cuivre, collimé par un expansateur de faisceau, puis focalisé par une tête de coupe (taille des taches dépend de la courbure de la lentille)







2Interaction avec les matériaux




autres métaux (par exemple, acrylique):

  • Absorption au laser → Vaporisation instantanée (~ 400°C pour l'acrylique) → Débris fondus emportés par le gaz d'assistance (air/N2)
  • Contrôle de la qualité des bords: la densité de puissance < 106 W/cm2 minimise la carbonisation (obtention de bords poli Ra< 0,8 μm)





Les métaux (qui nécessitent un revêtement):

  • Oxydation induite par laser (Fe+O2→FeO) → Réaction exothermique renforcée par O2 → Schlag éjecté par un gaz à haute pression (15-20Bar)





3. Contrôle dynamique

  • Focus en temps réel: le capteur capacitif maintient une distance de 0,5 à 2 mm entre la buse et la pièce
  • Modulation de puissance: la fréquence d'impulsion de 1 à 5 kHz empêche les dommages thermiques aux matériaux minces (par exemple, bois de 0,5 mm)








Machine de découpe au laser au CO2de tcaractéristiques techniques





Machine de découpe laser CO₂ 40W-600W Précision de positionnement ±0,05 mm 2

1Spécialisation dans le domaine des non-métaux:

  • 3 à 5 fois plus rapide que les lasers à fibres sur acrylique/bois/textiles



2- Finition miroir:

  • Obtient Ra<1,6 μm sur l'acrylique sans post-traitement



3. Faible coût opérationnel:

  • 0,7-2,2 $/heure (électricité + gaz)



4- Traitement souple:

  • Coupe en 3D de surfaces courbes (par exemple, intérieurs en cuir automobile)







Comparaison des technologies:





Aspect Laser au CO2 Laser à fibres
Matériaux Métal non métallique/métal revêtu Principalement des métaux
Vitesse de coupe Pour les appareils à commande numérique, la valeur maximale de l'échantillon doit être égale ou supérieure à: Pour les véhicules à moteur électrique:
Efficacité énergétique 8 à 12% de conversion électro-optique Conversion de 30 à 35%






Je suis désolée.

Machine de découpe au laser au CO2 d'unechamps d'application





1Fabrication de signalisation

  • Les lettres acryliques 3D:
  • Le laser 60-100W coupe de l'acrylique 3-5 mm avec des bords poli (Ra<0,8μm), éliminant le ponçage
  • Coupe à l'aide d'un couteau: des angles de 30° à 60° créent des effets de diffusion lumineuse à LED
  • Plaques à deux tons:
  • La découpe sélective par couche révèle des couleurs de contraste pour les panneaux de signalisation





2. Industrie automobile

  • Composants intérieurs:
  • La coupe de tapis à l'aide de N2 (20 L/min) (8-10 mm d'épaisseur) empêche le carbonifage des bords
  • Modèles de sièges en cuir avec logiciel de nidification réduisent les déchets (15% d'économie de matériaux)
  • Pour les appareils à moteur à combustion
  • La découpe de silicone de précision (± 0,1 mm) permet la production de petits lots sans moisissure

Machine de découpe laser CO₂ 40W-600W Précision de positionnement ±0,05 mm 3



3. électronique

  • Traitement des PFC:
  • 20W laser coupe les revêtements de polyimide avec < 50μm HAZ (à l'abri du cuivre)
  • Les systèmes de vision CCD atteignent un alignement de ±0,02 mm
  • Matériaux isolants:
  • Coupe de cartes micas/époxy pour isolateurs de transformateurs (bornes sans copeaux)





4. textiles

  • Fabrication à plusieurs couches:
  • Le laser de 50 W coupe du coton à 50 couches (3 mm au total) avec des bords scellés
  • Smart Nesting: le logiciel NestFab améliore l'utilisation des matériaux de 10 à 20%
  • Modèles de broderie:
  • Le découpage des motifs de papier remplace les matrices (5 fois le gain d'efficacité)





5. Emballage

  • Coupe de qualité alimentaire:
  • Le carton stratifié (par exemple, tasses à thé à bulles) répond aux normes de la FDA
  • Systèmes en ligne: Impression intégrée→coupe pour l'automatisation du rouleau à la feuille
  • Étiquettes anti-contrefaçon
  • Codes QR à découpe laser pour la sécurité des emballages de luxe





6. Modèles architecturaux



  • Modèles à échelle:
  • Coupe en plastique ABS de 1 à 5 mm (détails du cadre de la fenêtre de 0,3 mm possibles)
  • Joints 3D: structures en mortise-ténon avec une précision de montage de 0,1 mm







Machine de découpe au laser au CO2 d'affichage d'échantillons



Cette machine de découpe laser CO2 produit des échantillons coupés exceptionnellement propres et précis, démontrant ainsi ses capacités de traitement supérieures.Les échantillons présentés mettent en évidence la capacité du système à réaliser des, des bords poli sur des matériaux acryliques, des détails complexes sur des métaux minces, et des coupes parfaites sur divers textiles et composites.Chaque échantillon montre visiblement les principaux avantages de la machine: une qualité de coupe constante, une distorsion thermique minimale,et une définition de bord exceptionnelle - les rendant idéales pour des démonstrations visuelles qui communiquent efficacement les performances et la fiabilité de l'équipement de qualité industrielle aux clients potentielsLes résultats uniformes sur les différents matériaux témoignent clairement de la polyvalence et de la précision du système.





Machine de découpe laser CO₂ 40W-600W Précision de positionnement ±0,05 mm 4








Produit apparenté



Machine de marquage au laser à pompage de bout en bout 6W-30W Marquage de haute précision 1064nm Longueur d'onde



Machine de découpe laser CO₂ 40W-600W Précision de positionnement ±0,05 mm 5







Machine de marquage au laser CO2 Graveur d'image et de texte entièrement automatique au laser CO2



Machine de découpe laser CO₂ 40W-600W Précision de positionnement ±0,05 mm 6







Machine de découpe au laser au CO2de questions et réponses





1Q: Quels sont les matériaux que peut traiter une découpeuse laser à CO2?
R: Les lasers CO2 excèlent dans la découpe de métaux non métalliques comme l'acrylique, le bois, le tissu et le cuir, tout en traitant les métaux revêtus avec l'aide de l'oxygène.





2Q: Quelle est l'épaisseur d'une coupe laser de CO2?
R: Les modèles standard 40-100W coupent de 3 à 10 mm d'acrylique/bois, tandis que les systèmes industriels 600W+ traitent des métaux non métalliques de 25 mm et des métaux revêtus de 1,5 mm.
