Maison > PRODUITS > Gaufrette de saphir > Bloc de saphir 40×24×52 Al2O3 99,999% Transmittance ≥ 80% Découpe de précision

Bloc de saphir 40×24×52 Al2O3 99,999% Transmittance ≥ 80% Découpe de précision

Détails de produit

Place of Origin: CHINA

Nom de marque: ZMSH

Certification: rohs

Numéro de modèle: blocs de saphir

Conditions de paiement et d'expédition

Quantité de commande min: 25

Prix: by case

Détails d'emballage: Paquet dans une salle blanche de classe 100

Délai de livraison: 2-4 mois

Conditions de paiement: T/T

Capacité d'approvisionnement: 1000 pièces par mois

Obtenez le meilleur prix
Mettre en évidence:
Dimensions:
40mm(±0.1mm)×24mm(±0.1mm)×52mm(±0.1mm)
Orientation en cristal:
Disponible en plan C (0001), plan A (1120), plan R (1102), etc., avec une précision d'orientation de
Qualité de la surface:
Rugosité de surface polie Ra≤5nm (qualité optique), ou surface brute (pour usinage mécanique)
Propriétés optiques:
Indice de réfraction 1,76@589 nm, transmission ≥ 80% (polissage à double face, bande de 0,4-4 μm)
Contenu de l'impureté:
Fe, Ti et autres impuretés métalliques < 10 ppm, répondant aux normes de pureté de qualité électroni
Applications:
Applications optiques, industrie des semi-conducteurs
Dimensions:
40mm(±0.1mm)×24mm(±0.1mm)×52mm(±0.1mm)
Orientation en cristal:
Disponible en plan C (0001), plan A (1120), plan R (1102), etc., avec une précision d'orientation de
Qualité de la surface:
Rugosité de surface polie Ra≤5nm (qualité optique), ou surface brute (pour usinage mécanique)
Propriétés optiques:
Indice de réfraction 1,76@589 nm, transmission ≥ 80% (polissage à double face, bande de 0,4-4 μm)
Contenu de l'impureté:
Fe, Ti et autres impuretés métalliques < 10 ppm, répondant aux normes de pureté de qualité électroni
Applications:
Applications optiques, industrie des semi-conducteurs
Bloc de saphir 40×24×52 Al2O3 99,999% Transmittance ≥ 80% Découpe de précision



Aperçu du produit du bloc de saphir





Bloc de saphir 40×24×52 Al₂O₃ 99,999% Transmission≥80% Découpe de précision




Le Bloc de saphir 40×24×52 est un bloc de matériau en saphir synthétique de haute pureté (Al₂O₃) avec des dimensions de 40 mm (L) × 24 mm (l) × 52 mm (H). Le saphir est largement utilisé dans les applications haut de gamme telles que l'optique laser, la fabrication de semi-conducteurs, l'aérospatiale, les dispositifs médicaux et la recherche scientifique en raison de sa dureté exceptionnelle (Mohs 9), de son excellente transparence optique (transmission de la lumière visible de 80 % à 85 %), de son excellente stabilité thermique (point de fusion 2053°C) et de son inertie chimique. Cette spécification de bloc de saphir est généralement produite à l'aide des méthodes EFG (Edge-defined Film-fed Growth) ou KY (Kyropoulos), garantissant des cristaux sans défauts avec une faible contrainte interne.








Spécifications techniques du bloc de saphir





Catégorie de paramètre



Spécifications



Dimensions



40mm(±0.1mm)×24mm(±0.1mm)×52mm(±0.1mm)



Orientation cristalline



Disponible en orientation C-plane (0001), A-plane (1120), R-plane (1102), etc., précision d'orientation ±0,5°



Qualité de surface



Surface polie Ra≤5nm (qualité optique), ou surface meulée (pour le traitement mécanique)



Propriétés optiques



Indice de réfraction 1,76@589nm, transmission ≥80% (poli double face, bande 0,4-4μm)



Teneur en impuretés



Fe, Ti et autres impuretés métalliques <10ppm, répondant aux normes de pureté de qualité électronique










Caractéristiques clés du bloc de saphir





Propriété



Description détaillée



Dureté extrême



Dureté Mohs de 9, juste après le diamant, avec une résistance supérieure aux rayures



Performance optique



Plage de transmission 0,15-5,5μm (UV à moyen IR), faible biréfringence (Δn≈0,008)



Stabilité thermique



Point de fusion 2053°C, conductivité thermique 35-40W/(m·K), résiste aux variations de température extrêmes



Inertie chimique



Résistant aux acides/alcalis (sauf HF et H₂SO₄ concentré chaud), excellente résistance à l'oxydation



Propriétés mécaniques



Résistance à la compression >2GPa, module de Young 345GPa, adapté à l'usinage de précision










Applications principales du bloc de saphir

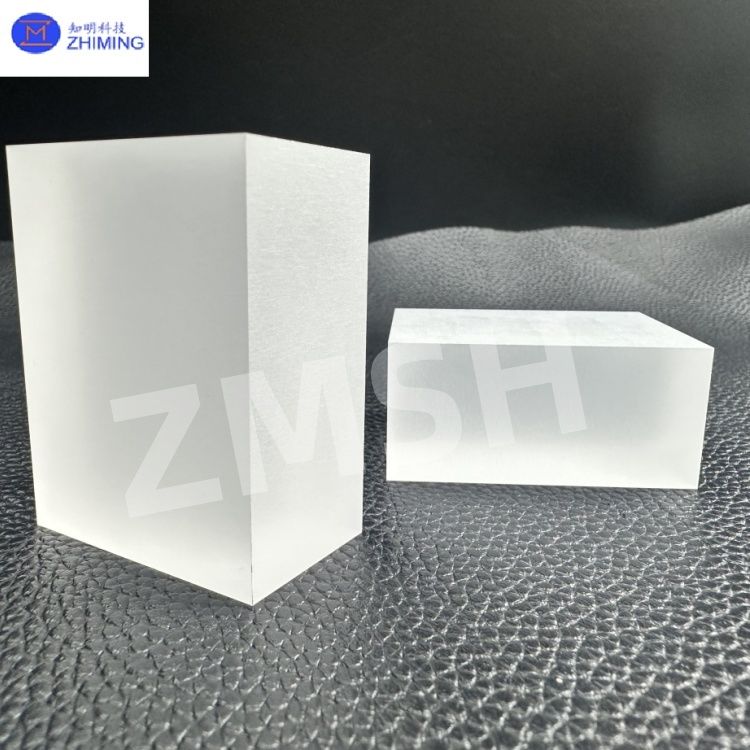

Bloc de saphir 40×24×52 Al2O3 99,999% Transmittance ≥ 80% Découpe de précision 0

① Applications optiques

  • Fenêtres laser : Fenêtres de transmission pour les lasers CO₂ haute puissance (bande 10,6μm), le bloc de saphir présente une résistance aux hautes températures et un seuil de dommage laser.
  • Composants optiques IR : Dômes de missiles et lentilles d'imagerie thermique, le bloc de saphir convient aux environnements difficiles.



② Industrie des semi-conducteurs

  • Matériau de substrat : Le bloc de saphir peut être utilisé pour la croissance épitaxiale de GaN dans la fabrication de LED et de dispositifs RF.
  • Supports de traitement de plaquettes : Le bloc de saphir est utilisé dans les processus de polissage des semi-conducteurs, offrant une résistance à l'usure et des propriétés sans contamination.



③ Industrie et recherche

  • Fenêtres haute pression : Pour les expériences de cellule à enclume diamant (DAC) afin d'observer le comportement des matériaux sous pression extrême.
  • Roulements d'instruments de précision : Remplacement des roulements en acier dans les centrifugeuses à grande vitesse, réduisant les pertes par frottement.



④ Équipement spécialisé

  • Fenêtres de vaisseau spatial : Le bloc de saphir résiste aux impacts de micrométéorites et au rayonnement UV dans l'espace.
  • Dispositifs médicaux : Lentilles de protection pour endoscopes, le bloc de saphir est capable de résister à la stérilisation à haute température.








Services de ZMSH de bloc de saphir




En tant que principal fournisseur de matériaux en saphir, ZMSH fournit non seulement des blocs de saphir standard, mais également des services de traitement personnalisés, notamment :



  • Découpe de précision (laser/scie à fil, kerf minimum ≤50μm)
  • Polissage ultra-précis (rugosité de surface Ra≤5nm, qualité optique)
  • Services de revêtement (revêtements antireflet AR, revêtements résistants aux dommages laser, etc.)
  • Traitement spécifique à l'orientation (optimisation C-plane, A-plane, R-plane)



Avec plus de 10 ans d'expérience en R&D et en traitement des matériaux en saphir, ZMSH utilise des équipements d'inspection avancés (interféromètres, spectrophotomètres, etc.) pour garantir que chaque bloc de saphir répond aux normes rigoureuses de qualité militaire et de qualité électronique. Que ce soit pour les besoins de recherche à petite échelle ou pour les achats industriels à grande échelle, nous offrons un support technique professionnel, une livraison rapide d'échantillons et un approvisionnement stable à long terme.



Pour des spécifications de produits détaillées ou des tests d'échantillons gratuits, veuillez contacter notre équipe d'ingénierie des matériaux pour une personnalisation de solution technique individuelle.

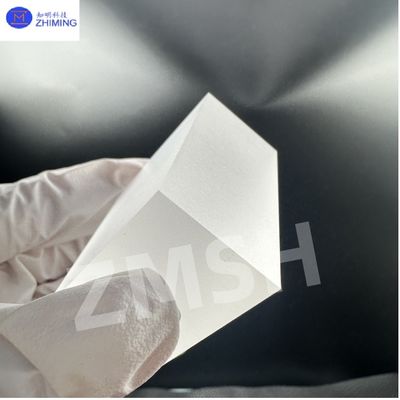

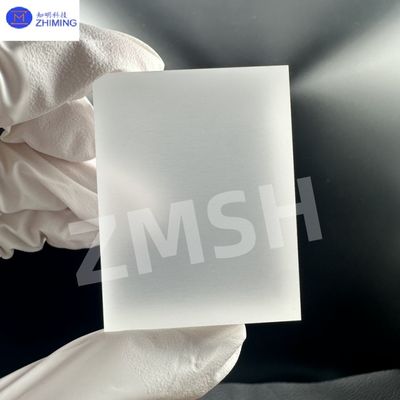

Bloc de saphir 40×24×52 Al2O3 99,999% Transmittance ≥ 80% Découpe de précision 1Bloc de saphir 40×24×52 Al2O3 99,999% Transmittance ≥ 80% Découpe de précision 2







Q&R de bloc de saphir





1. Q : Quelles sont les principales applications des blocs de saphir ?

R : Les blocs de saphir sont principalement utilisés dans l'optique laser, les substrats de semi-conducteurs, les fenêtres aérospatiales et les dispositifs médicaux en raison de leur dureté extrême et de leur clarté optique.





2. Q : Pourquoi choisir le saphir synthétique plutôt que le saphir naturel pour une utilisation industrielle ?

R : Le saphir synthétique offre une pureté supérieure, une qualité constante et des propriétés personnalisables, ce qui le rend plus fiable pour les applications d'ingénierie de précision que le saphir naturel.
