MACHINE DE MARQUAGE LASER À POMPE FINALE 8W-40W longueur d'onde laser 1064nm

Image Grand : MACHINE DE MARQUAGE LASER À POMPE FINALE 8W-40W longueur d'onde laser 1064nm

Détails sur le produit:

Lieu d'origine:	CHINE
Nom de marque:	ZMSH
Certification:	rohs
Numéro de modèle:	MACHINE DE MARQUAGE LASER À POMPE FINALE

Conditions de paiement et expédition:

Quantité de commande min:	5
Prix:	by case
Délai de livraison:	3-6 mois
Conditions de paiement:	T/T
Capacité d'approvisionnement:	1000 pièces par mois

Contact

Description de produit détaillée

LASER POWER:	8W 10W 12W 15W 20W 25W 40W	LASER WAVE LENGTH:	1064nm
FREQUENCY RANGE:	5-200KHz	SPOT DIAMETER:	1.0mm
CARVING SPEED:	≤7000mm/s	WEIGHT:	≈90KG
Mettre en évidence:	Machine de marquage au laser de 1064 nm , Machine de marquage laser END PUMP , Machine de marquage laser 40W

Machines de marquage au laser à pompage de bout en boutintroduction du noyauJe suis désolée.

Pompes d'extrémité machine de marquage laser 8W-40W longueur d'onde laser 1064nm

Les machines de marquage laser à pompe de fin (appelées officiellement systèmes de marquage laser à pompe de fin à semi-conducteurs) utilisent la technologie de pompage de fin pour obtenir un marquage industriel de haute précision.Le système utilise des diodes laser semi-conducteurs (LD) comme sources de pompeCette action excite les ions Nd3+ dans les cristaux, générant des faisceaux laser fondamentaux de 1064 nm.Ces faisceaux sont amplifiés par des cavités résonantes (e.g., cavités planes ou pliées) pour produire des sorties stables et de haute qualité avec M2 ≤ 1,3 et puissance de pointe > 60 kW@10 kHz.L'appareil est doté d'une conception compacte entièrement refroidie à l'air (pas besoin de refroidissement à l'eau), atteignant un rendement de conversion électro-optique de plus de 45% et une durée de vie opérationnelle de 10 000 heures, ce qui en fait une pierre angulaire de la fabrication de précision.

Machines de marquage au laser à pompage de bout en bout deles principaux paramètres techniquesJe suis désolée.

Puissance du laser	8W	10 W	12 W	15 W	20 W	25 W	40 W
Longueur d'onde du laser	1064 nm
RANGE de fréquence	5 à 200 kHz
Longueur de l'impulsion	< 20 ns						< 30 ns
Diamètre du point	1.0 mm
Qualité du faisceau	> 12		> 13	> 15			> 18
Direction de polarisation	1001 horizontale
Vitesse de découpe	Pour les véhicules à moteur à combustion
RANGE de gravure	110 mm*110 mm (facultatif sur mesure)
Profondeur de gravure	0.1 mm-2.0 mm (selon le matériau)
Température de fonctionnement	15 à 35°C
Mode de refroidissement	Refroidissement par air/refroidissement par eau
Environnement de travail	Séché, propre et ventilé
L'alimentation électrique	AC220V/50Hz (facultatif sur mesure)
Consommation d'électricité	≥ 0,6 kW		≥ 1 kW		≥ 1,5 kW
Poids du produit	≈ 90KG

Machines de marquage au laser à pompage de bout en boutdes principes de fonctionnement

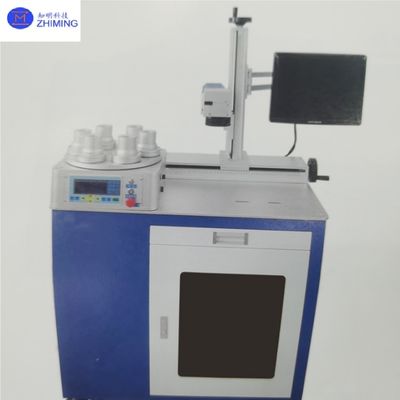

MACHINE DE MARQUAGE LASER À POMPE FINALE 8W-40W longueur d'onde laser 1064nm 1

1La génération laser:

Les sources de pompes à semi-conducteurs (808 nm) émettent de la lumière de la pompe, couplée via des fibres optiques en cristaux Nd:YVO4.
Les ions Nd3+ subissent une émission stimulée, produisant des faisceaux de 1064 nm amplifiés à travers des cavités résonantes pour obtenir des sorties de mode TEM00 fondamentale.

2Interaction avec les matériaux:

Les impulsions à haute énergie (8-40ns) sont focalisées sur des taches de < 0,01 mm via des scanners galvanométriques.
L'ablation photothermique vaporise les matériaux de surface sans diffusion thermique, réduisant au minimum les zones affectées par la chaleur (HAZ ≤ 5 μm).

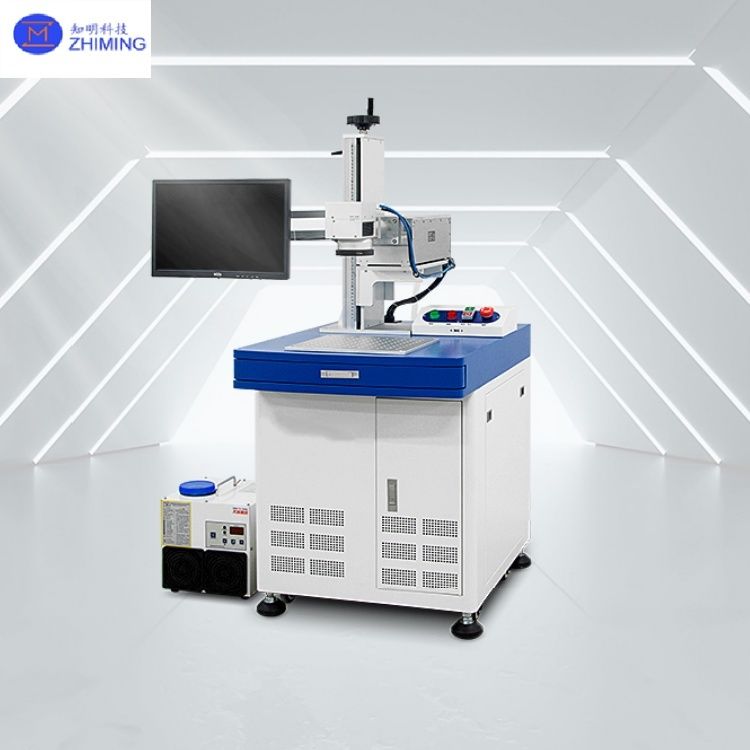

MACHINE DE MARQUAGE LASER À POMPE FINALE 8W-40W longueur d'onde laser 1064nm 2

Machines de marquage au laser à pompage de bout en boutde tavantages techniques

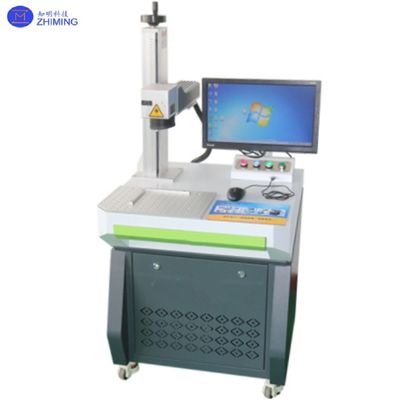

MACHINE DE MARQUAGE LASER À POMPE FINALE 8W-40W longueur d'onde laser 1064nm 3

1- Supériorité des performances:

Précision: largeur minimale de ligne 0,01 mm, répétabilité ± 0,001 mm.
Stabilité: le contrôle de la température en boucle fermée assure une fluctuation de puissance de < 4%.

2. Efficacité économique:

Faible consommation d'énergie: 0,5-1,5 kW de puissance totale (1/3 des lasers à fibre).
Zero consommables: pas besoin de colorants ou d'encres, conforme à la directive RoHS.

3. Flexibilité opérationnelle:

La conception modulaire permet un remplacement de module < 1 heure.
Compatibilité logicielle avec AutoCAD/CorelDraw, prise en charge du traitement par lots et du positionnement basé sur l'IA.

Je suis désolée.

Machines de marquage au laser à pompage de bout en boutdes domaines d'application

1Électronique et semi-conducteurs:

Marquage des plaquettes: caractères de 0,1 mm sur les plaquettes en silicium (résistantes aux acides et à la chaleur).

Perçage de PCB: microvias avec une précision de ± 2 μm.

2. Produits médicaux:

Outils chirurgicaux: codes QR sur des instruments en acier inoxydable (supportant plus de 1 000 cycles d'autoclave).

Suivi des implants: vis osseuses en alliage de titane avec marquage biocompatible.

3. l'automobile et l'aérospatiale

Composants du moteur : pièces en aluminium/fibre de carbone marquées de codes résistants à l'usure et à haut contraste.

Avionique: sérialisation à l'épreuve des manipulations sur les circuits imprimés.

Produits de consommation:

Les appareils portables: microgravure de 0,1 mm sur les boîtiers des montres intelligentes.

Emballages de luxe : Marquages UV-réactifs contrefaits sur les flacons de parfum.

MACHINE DE MARQUAGE LASER À POMPE FINALE 8W-40W longueur d'onde laser 1064nm 5

Machines de marquage au laser à pompage de bout en boutde FAQ

1Q: Quelles industries bénéficient le plus des machines de marquage laser à pompe de fin?Je suis désolée.

R: Les secteurs de l'électronique, des dispositifs médicaux et de l'automobile utilisent des lasers à pompe à extrémité pour le marquage de précision sur les métaux, les plastiques et les céramiques en raison de leur <0.Résolution de 01 mm et traitement à froid écologique.

2Q: Comment les lasers à pompe de fin surpassent-ils les lasers à fibre dans le marquage?Je suis désolée.

R: Les lasers à pompe d'extrémité offrent une fluctuation de puissance de < 4%, une durée de vie de 10 000 heures et une qualité de faisceau supérieure (M2≤1,3), idéale pour les matériaux sensibles à la chaleur tels que le verre et les semi-conducteurs.

Tags: #machine de marquage laser à pompage de bout en bout, #8W-40W, #marquage de haute précision, #longueur d'onde laser 1064nm
