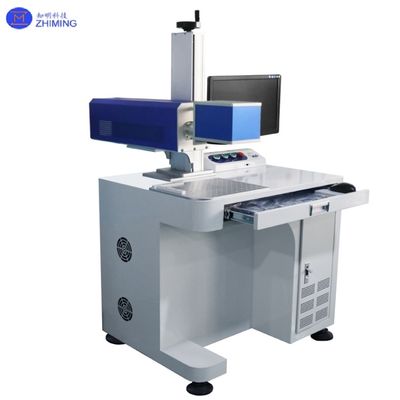

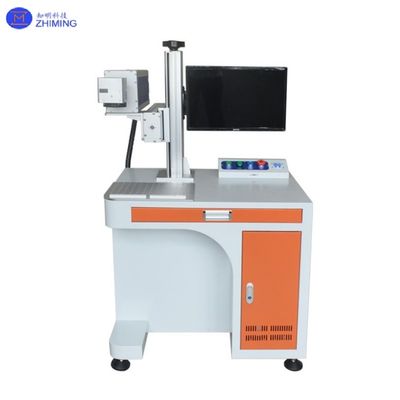

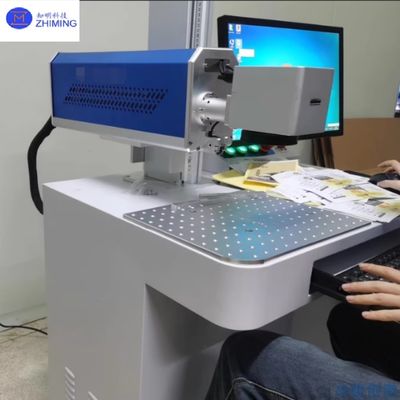

Machine de marquage laser CO₂ pour matériaux non métalliques avec une température de fonctionnement de 0-50°C
Les machines de marquage laser CO₂ utilisent la technologie laser à gaz pour obtenir un marquage industriel de haute précision. Le système utilise un mélange de gaz CO₂ (avec des gaz auxiliaires comme He et N₂) pour générer un faisceau laser infrarouge de 10,64μm grâce à une décharge haute tension. Ce faisceau est amplifié par une cavité résonante et focalisé via un scanner galvanométrique et une lentille F-Thêta en des points de taille microscopique (diamètre de 0,01 à 0,1 mm). En tirant parti de l'effet photothermique, le laser vaporise ou carbonise la surface du matériau pour créer des marques permanentes. Avec une conception modulaire prenant en charge le marquage en vol (traitement en ligne à grande vitesse) et la gravure de précision hors ligne, il est idéal pour les matériaux non métalliques (plastiques, papier, verre, céramiques) et certains métaux (feuille d'aluminium, acier inoxydable). Les applications couvrent la lutte contre la contrefaçon des emballages pharmaceutiques, la sérialisation des produits du tabac et le codage des composants électroniques.
de affichage d'échantillons applicationsprincipaux paramètres techniquesMachines de marquage laser CO₂
|
PUISSANCE LASER
|
30W |
60W |
80W |
100W |
150W |
250W |
|
LONGUEUR D'ONDE LASER
|
10,64μm |
|
GAMME DE FRÉQUENCE
|
1-25KHz |
1-100KHz |
|
Stabilité de la puissance
|
±5% |
<±10% |
|
DIAMÈTRE DU POINT
|
1,8±0,2mm |
X:1,4±0,3mm Y:2,2±0,4mm |
|
QUALITÉ DU FAISCEAU
|
<1.2 |
<1.6 |
|
DIRECTION DE POLARISATION
|
>100:1 polarisation linéaire |
|
VITESSE DE SCULPTURE
|
≤7000mm/s |
|
PLAGE DE GRAVURE
|
110mm*110mm (Personnalisation optionnelle) |
|
PROFONDEUR DE GRAVURE
|
0,1mm-2,0mm (Selon le matériau) |
|
TEMPÉRATURE DE FONCTIONNEMENT
|
0-50℃ |
|
MODE DE REFROIDISSEMENT
|
Refroidissement par air/Refroidissement par eau |
|
ENVIRONNEMENT DE TRAVAIL
|
Sec, propre et ventilé |
|
ALIMENTATION ÉLECTRIQUE
|
AC220V/50Hz (Personnalisation optionnelle) |
|
CONSOMMATION ÉLECTRIQUE
|
≥0,6KW |
≥1KW |
≥1,6KW |
|
POIDS
|
≈135KG |
de affichage d'échantillons de principe de fonctionnement
1. Génération laser:
- Le gaz CO₂ mélangé à des gaz auxiliaires (He/N₂) remplit un tube à décharge haute tension. La décharge haute tension induit une décharge de gaz, excitant les molécules de CO₂ pour émettre une lumière laser de 10,64μm.
- Le faisceau est amplifié à travers une cavité résonante (par exemple, une cavité à plan parallèle ou pliée) pour produire une sortie stable en mode fondamental TEM00 avec une qualité de faisceau M² ≤ 10 et une puissance réglable (10-150W).
2. Traitement des matériaux:
- Le faisceau laser focalisé balaye la surface du matériau selon des motifs de trame/vectoriels, vaporisant les couches de surface via une densité d'énergie dépassant 10⁶ W/cm².
- Le traitement sans contact minimise les contraintes mécaniques, obtenant une zone affectée par la chaleur (HAZ) de <0,1 mm pour les matériaux fragiles comme la soie ou les films.Machines de marquage laser CO₂ de
caractéristiques et avantages1. Performances supérieures:
Précision: Précision de positionnement de répétabilité ±0,001 mm, permettant le micro-marquage (par exemple, caractères de 0,05 mm sur les puces).
Stabilité: Lasers métalliques RF importés (par exemple, Coherent, 锐科) avec une durée de vie de 45 000 heures et une conception refroidie par air pour un fonctionnement sans entretien.
2. Polyvalence des matériaux:
Large compatibilité: Prend en charge 90 % des non-métaux (ABS, PVC, céramiques) et des métaux traités (par exemple, feuille d'aluminium).
Modes flexibles: Fréquence d'impulsion réglable (10 kHz-200 kHz) pour la gravure profonde (>2 mm) ou le marquage à grande vitesse (8 000 mm/s).
3. Efficacité économique:
Zéro consommables: Élimine les coûts d'encre/toner, réduisant les dépenses opérationnelles de 90 % par rapport à l'impression traditionnelle.
Faible consommation d'énergie: 1,5-3 kW de puissance totale (40 % d'économies d'énergie par rapport aux systèmes refroidis par eau).
4. Intégration intelligente:
Compatible avec AutoCAD/CorelDRAW pour les importations directes de fichiers PLT/DXF.
Générateurs de codes-barres/codes QR intégrés avec intégration du système ERP pour le suivi automatisé des lots.
Machines de marquage laser CO₂
de affichage d'échantillons applications1. Industrie de l'emballage:
Produits pharmaceutiques/Cosmétiques: Marquage invisible à couche protégée contre les UV sur les emballages de médicaments, codes anti-contrefaçon sur les flacons de cosmétiques.
- Aliments/Tabac: Traçage des lots de bouchons de bouteilles en PET, codes régionaux inviolables sur les paquets de cigarettes.
- 2. Électronique et semi-conducteurs:
Cartes de circuits imprimés: Marquage de caractères en matériau FR4 (résistant aux solvants), encodages anti-altération sur les broches des puces.
- Écrans: Gravure de circuits conducteurs sur des substrats en verre (précision de ±0,002 mm).
- 3. Art et construction:

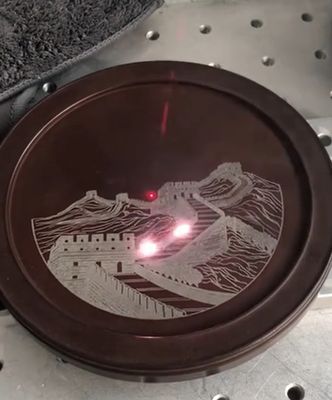

Sculpture sur bois/pierre: Motifs en relief complexes (profondeur de 0,1 à 0,5 mm) préservant les textures naturelles.
- Céramiques: Marquage de carreaux résistant à l'usure (dureté Mohs 6+).
- 4. Fabrication industrielle:
Automobile: Marquage de la date de production sur les joints en caoutchouc (résistant à l'ozone), codes anti-contrefaçon sur les intérieurs en plastique.
- Outils à main: Gravure du grade de dureté sur les outils en acier inoxydable, traçage des lots sur les profilés en aluminium.
- Machines de marquage laser CO₂
de affichage d'échantillons Les machines de marquage laser CO₂, avec leur efficacité d'absorption de la longueur d'onde de 10,64μm, leur précision sans contact et leur évolutivité modulaire, sont devenues indispensables dans la fabrication de précision. Les progrès en cours, tels que l'adoption du tube RF CO₂ et l'optimisation des trajectoires assistée par l'IA, étendent leurs applications aux matériaux ultra-minces (films PET) et au marquage dynamique des chaînes de production.
Produit connexe
Machine de marquage laser UV 355 nm 3W-25W pour divers marquages plastiques
1. Q : Quelles industries utilisent le plus les machines de marquage laser CO2 ?
R : L'emballage (étiquettes alimentaires/pharmaceutiques), l'électronique (cartes de circuits imprimés), l'automobile (codes d'outils) et l'artisanat (gravure sur bois/textile) utilisent les lasers CO2 pour des marques permanentes et à contraste élevé sur les plastiques, le verre et les matières organiques.
2. Q : Pourquoi choisir les lasers CO2 plutôt que les lasers à fibre ?
R : Les lasers CO2 excellent en précision sans contact pour les matériaux fragiles (par exemple, cuir, céramiques) et offrent une résolution de 0,01 mm, tandis que les lasers à fibre conviennent aux métaux mais manquent de polyvalence pour les matières organiques.
