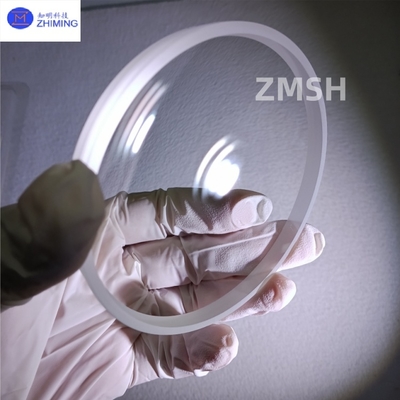

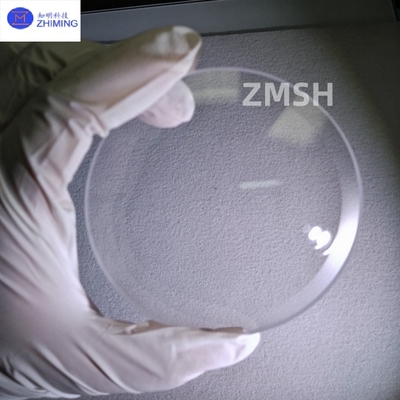

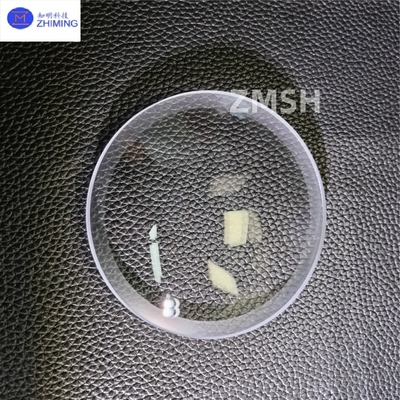

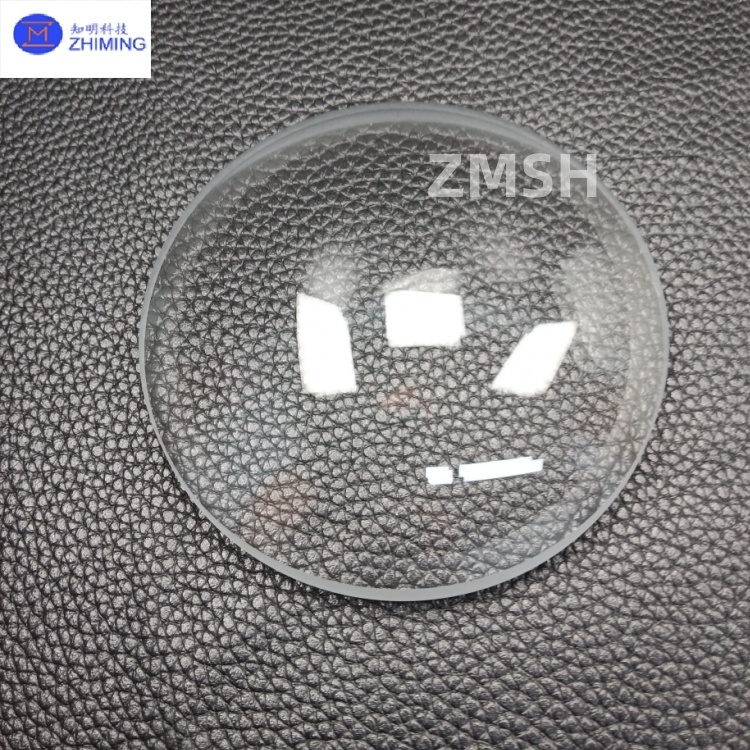

Coque hémisphérique optique K9 Verre K9 Composant optique à haute transmission de la lumière
Les fenêtres dôme K9 sont des composants optiques hémisphériques ou super-hémisphériques fabriqués à partir de verre optique K9 (H-K9L), un matériau optique haute performance réputé pour sa large transmission spectrale (350nm–2000nm), sa dureté élevée et sa résistance à la dégradation physique/chimique. Conçues pour protéger les capteurs ou détecteurs optiques dans les applications impliquant la lumière incidente à grand angle, ces fenêtres sont essentielles dans la robotique sous-marine, les plateformes aéro-optiques et les systèmes de surveillance industrielle.
Principaux paramètres de la coque hémisphérique optique K9
|
Catégorie de paramètres
|
Spécifications techniques
|
|
Matériau
|
Verre optique K9 (H-K9L)
|
|
Diamètre
|
3mm–500mm (personnalisable de 1mm–500mm)
|
|
Épaisseur
|
0.5mm–20mm (hémisphérique) ; 1mm–10mm (super-hémisphérique)
|
|
Planéité de surface
|
60/40–40/20 (λ=633nm)
|
|
Tolérance de diamètre
|
±0.05mm (qualité de précision) ; ±0.1mm (qualité standard)
|
|
Options de revêtement
|
Revêtement antireflet AR en option (350nm–2000nm), AR double face ou bague conductrice en cuivre.
|
Caractéristiques du produit de la coque hémisphérique optique K9
1. Haute transmission et stabilité de l'imagerie
- Le verre K9 atteint une transmission >90% sur 350nm–2000nm, avec des revêtements AR réduisant la réflectivité à<1%, assurant une imagerie en couleurs réelles dans les drones sous-marins ou les systèmes UV/IR.
2. Résistance aux chocs et durabilité
- Une dureté élevée (échelle de Mohs ~6.5) résiste aux chocs mécaniques (par exemple, les collisions de robots sous-marins avec les récifs) et à la corrosion chimique (par exemple, l'exposition à l'eau de mer).
3. Étanchéité environnementale
- La géométrie hémisphérique/super-hémisphérique résiste intrinsèquement à l'eau, à la poussière et aux contaminants. Les joints toriques intégrés permettent une étanchéité IP67/IP68 pour les applications en haute mer (>1000m) ou dans le désert.
4. Personnalisation
- Prend en charge les conceptions sur mesure :
- Taille/Épaisseur : la coque hémisphérique optique K9 peut personnaliser les diamètres (1mm–500mm) et les épaisseurs (0.5mm–20mm).
- Montage : options de bride avec trous de montage ou filetages.
- Revêtements : AR, conducteurs ou résistants au laser.
Principales applications de la coque hémisphérique optique K9
1. Systèmes sous-marins
- AUV/ROV : protègent les capteurs optiques (par exemple, les caméras) de la pression élevée de l'eau de mer et de l'encrassement biologique dans l'exploration marine.
- Surveillance en haute mer : la coque hémisphérique optique K9 permet une imagerie haute résolution dans les études des évents hydrothermaux ou les inspections des pipelines pétroliers.
2. Plateformes aériennes
- Charges utiles de drones : protègent les caméras et les capteurs LiDAR du cisaillement du vent, de la pluie et du rayonnement UV lors des relevés à haute altitude.
- Reconnaissance militaire : la coque hémisphérique optique K9 stabilise l'imagerie infrarouge dans les systèmes de guidage de missiles.
3. Surveillance industrielle
- Caméras de vidéosurveillance : la coque hémisphérique optique K9 maintient la clarté dans les environnements difficiles (par exemple, le smog, les tempêtes) pour la surveillance du trafic ou la sécurité périmétrique.
4. Instruments médicaux et scientifiques
- Microscopes chirurgicaux : la coque hémisphérique optique K9 peut fournir des fenêtres optiques résistantes aux rayures pour une imagerie de précision.
- Spectromètres : garantissent la précision des longueurs d'onde dans l'analyse des matériaux.
5. Aérospatiale et défense
- Charges utiles de satellites : la coque hémisphérique optique K9 résiste aux radiations et aux cycles thermiques dans les systèmes d'observation de la Terre basés dans l'espace.
- Systèmes de vision nocturne : protègent les détecteurs IR dans les applications militaires tactiques.
Recommandations de produits connexes
Les tubes capillaires en saphir, fabriqués à partir de saphir synthétique (Al₂O₃), tirent parti de l'exceptionnelle transmission lumineuse élevée du matériau (92 % à 550 nm) et de son inertie chimique pour offrir des performances inégalées dans les optiques de précision, les dispositifs médicaux et les systèmes industriels. Avec des diamètres intérieurs de 0,1 à 1,0 mm et des longueurs de 10 à 50 mm, ces tubes sont conçus pour les applications exigeant une biocompatibilité, une stabilité thermique (-20 °C à 800 °C) et une résistance aux rayures. Idéaux pour la transmission de faisceaux laser, les systèmes microfluidiques ou les composants de cathéters, ils garantissent une perte de signal minimale et une durabilité maximale dans les environnements difficiles.
FAQ de la coque hémisphérique optique K9
1. Q : Quel matériau est utilisé dans les fenêtres dôme K9 ?
R : Les fenêtres dôme K9 sont fabriquées à partir de verre optique H-K9L, réputé pour sa haute transmission (90 % et plus entre 350 et 2000 nm) et sa résistance chimique, idéal pour les environnements difficiles.
2. Q : Quelles industries utilisent les fenêtres dôme K9 ?
R : Elles sont essentielles dans la robotique sous-marine, l'imagerie médicale et les systèmes de détection infrarouge en raison de leur durabilité, de leur optique de précision et de leurs capacités d'étanchéité.
