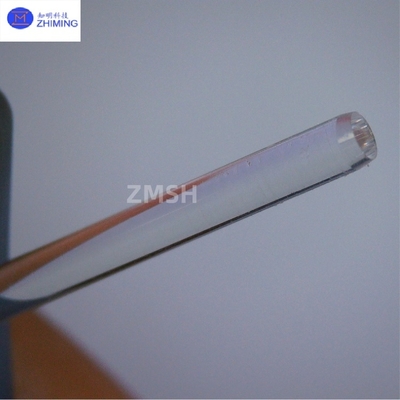

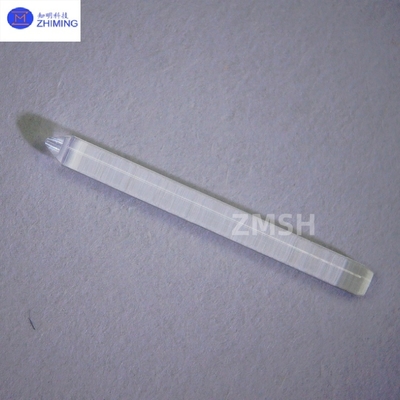

Aiguille de décharge de précision en saphir avec tige en cristal de saphir à pointe conique
Une aiguille de décharge en saphir est un composant de décharge de précision fabriqué à partir de saphir monocristallin (Al₂O₃). Ses caractéristiques principales découlent des propriétés physiques et chimiques du saphir :
1. Structure cristalline
- Système cristallin trigonal avec des atomes étroitement agencés, offrant une dureté ultra-élevée (Mohs 9) et une résistance à la compression (2,1 GPa).
2. Propriétés thermiques
- Point de fusion de 2050°C et conductivité thermique de 23–26 W/(m·K) (parallèle à l'axe c), permettant un fonctionnement stable sur une large plage de températures (-40°C à 300°C).
3. Propriétés électriques
- Constante diélectrique de 9,4–11,58 et résistance d'isolement ≥10 kV/mm, supportant une décharge haute tension (plage typique : 8–12,5 kVpp).
Principales caractéristiques et avantages des aiguilles de décharge en saphir
1. Capacité d'usinage de précision
- Précision de la pointe : La technologie de croissance en mode guidé assure un rayon de courbure de la pointe ≤5 µm et un diamètre du point de décharge ≤10 µm, les aiguilles de décharge en saphir sont idéales pour l'élimination électrostatique à l'échelle nanométrique.
- Traitement de surface : Le meulage ultra-précis des aiguilles de décharge en saphir permet d'obtenir une rugosité de surface Ra ≤5 Å, minimisant la diffusion de l'arc pendant la décharge.
2. Longévité et fiabilité
- Résistance à l'abrasion : La dureté du saphir est 3 fois supérieure à celle de l'acier au tungstène, les aiguilles de décharge en saphir permettent 10⁶ cycles de décharge (contre 10⁴ pour les aiguilles en tungstène conventionnelles).
- Inertie chimique : Les aiguilles de décharge en saphir résistent à l'adhérence de la poussière, prolongeant les intervalles de nettoyage à 30 jours (contre 7 jours pour les matériaux standard).
3. Adaptabilité multi-scénarios
- Plage de tension : Les aiguilles de décharge en saphir prennent en charge les modes DC pulsé (DC) et AC avec une précision de régulation de tension de ±0,1 kV.
- Tolérance environnementale : Les aiguilles de décharge en saphir fonctionnent de manière stable dans une humidité de 10–95 % (sans condensation) et à des altitudes allant jusqu'à 5000 m.
4. Intégration intelligente
- Surveillance en temps réel : Les capteurs de température intégrés (précision de ±0,5°C) et les systèmes de rétroaction de courant permettent un arrêt automatique en cas d'anomalies.
- Télécommande : Paramètres réglables (fréquence, tension, rapport cyclique) via l'interface RS485.
Principales applications et détails techniques des aiguilles de décharge en saphir
1. Fabrication de semi-conducteurs
- Élimination électrostatique des plaquettes : Les aiguilles de décharge en saphir installées sur les plateaux de plaquettes des machines de lithographie pour neutraliser l'électricité statique de ±5 kV sur les surfaces de silicium, améliorant le rendement de 3 %.
- Protection des équipements : Les aiguilles de décharge en saphir sont utilisées dans les implanteurs d'ions pour résister au bombardement de particules à haute énergie de 10¹⁵ ions/cm².
2. Assemblage et emballage électroniques
- Neutralisation électrostatique des PCB : Les aiguilles de décharge en saphir neutralisent la charge résiduelle (≤50 V) sur les cartes de circuits imprimés dans les lignes SMT, empêchant la panne des composants.
- Anti-adhérence de l'emballage : Élimine l'électricité statique (résistance de surface 10¹²–10¹³ Ω) sur les films plastiques pour empêcher l'adhérence de la poussière.
3. Dispositifs médicaux
- Instruments chirurgicaux : Les bistouris en saphir (rayon de courbure de la pointe 20 µm) permettent une coupe précise des tissus avec un minimum de dommages thermiques (par exemple, la microchirurgie ophtalmique).
- Composants d'endoscopes : Résistent aux cycles d'autoclave de 134°C/30 min pour le blindage électrostatique dans les examens gastro-intestinaux.
4. Nouvelles énergies et automobile
- Production de batteries : Élimine l'électricité statique (densité de charge ≤1 µC/m²) sur les électrodes des batteries au lithium pour éviter les courts-circuits.
- Infrastructure de recharge : Déploiement dans les interfaces de recharge haute tension pour éviter l'arc électrique (courant de décharge ≤10 mA).
5. Recherche et défense
- Systèmes laser : Les aiguilles de décharge en saphir servent de matériau de fenêtre pour les lasers haute puissance, supportant des charges thermiques optiques de 10⁶ W/cm².
- Radômes de missiles : Les tiges de saphir dans l'optique du système de guidage résistent aux impacts ≥50 GPa.
Recommandations de produits connexes
2. Cône de lumière en saphir, tiges en saphir, cône en verre optique Al₂O₃ monocristallin pour capteurs optiques
Aiguilles de décharge en saphirQ&R
1. Q : Qu'est-ce qu'une aiguille de décharge en saphir ?
R : Une aiguille de décharge en saphir est un composant d'élimination électrostatique de précision fabriqué à partir de saphir monocristallin (Al₂O₃), utilisé pour neutraliser l'électricité statique dans les applications industrielles et électroniques.
2. Q : Comment entretenir une aiguille de décharge en saphir ?
R : Nettoyez régulièrement la pointe de l'aiguille avec de l'alcool pour éliminer les contaminants et inspectez-la pour détecter l'usure, en la remplaçant si l'efficacité de la décharge diminue.
Mots-clés : #Aiguille de décharge de précision en saphir, #Cône de lumière en saphir, #Al₂O₃ 99,999 %, #Transmission≥80 %, #Découpe de précision, #Qualité optique, #Ra≤0,5nm, #Aiguilles de décharge en saphir, #Saphir Pointe conique, #Tige en cristal de saphir
