Équipement de polissage à face unique de haute précision pour les plaquettes Si/SiC/saphir

Équipement de polissage à face unique de haute précision pour les plaquettes Si/SiC/saphir

Nom De Marque:	ZMSH
Numéro De Modèle:	High-Precision Single-Side Polishing Equipment
MOQ:	3
Prix:	by case
Délai De Livraison:	3-6 months
Conditions De Paiement:	T/T

Informations détaillées

Description de produit

Informations détaillées

Place of Origin:

CHINA

Certification:

rohs

Ability:

50mm/100mm/150mm/200mm

Power voltage:

3×16+2*10 (㎜²)

Compressed air source:

0.5-0.6MPa

Optimum Machining Size:

50-100 (mm)/50-150 (mm)/150-200 (mm)/200 (mm)

Materials:

Si Wafers/SiC/Sapphire

Packaging Details:

package in 100-grade cleaning room

Mettre en évidence:

équipement de polissage à face unique pour les plaquettes de Si

Machines de polissage de plaquettes au SiC

équipement de polissage de matières saphir

Description de produit

Résumé de l'équipement de polissage à une face de haute précision

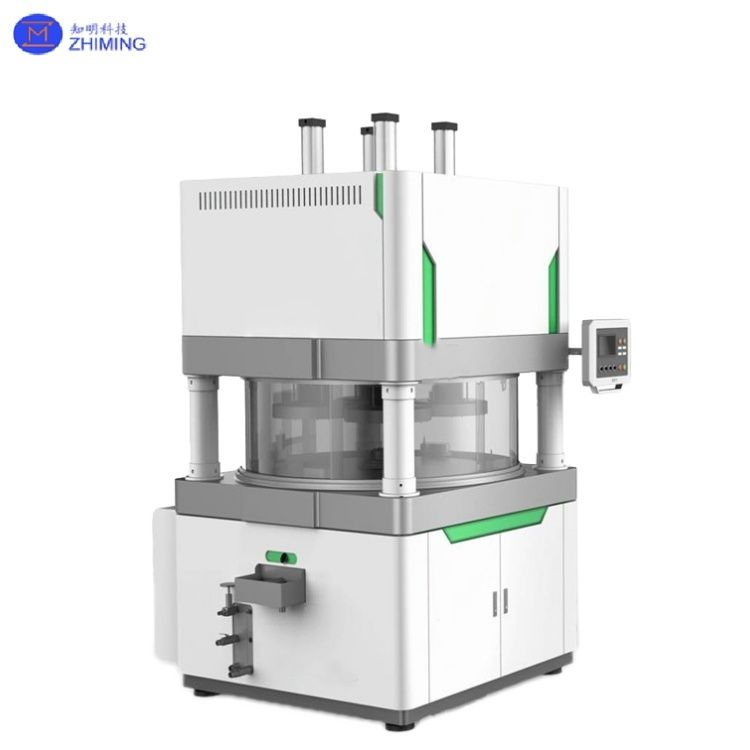

Équipement de polissage à face unique de haute précision pour les plaquettes Si/SiC/saphir

L'équipement de polissage à face unique de haute précision est un outil d'usinage de précision spécialisé conçu pour les matériaux durs et fragiles (par exemple, des plaquettes de silicium semi-conducteurs, du carbure de silicium, de l'arsenure de gallium,Il obtient une finition de surface ultra-haute avec une planéité ≤ 0,01 mm et une rugosité de surface Ra ≤ 0,4 nm grâce à un broyage rotatif unidirectionnel et une synergie chimique.Cet équipement est largement utilisé dans l'amincissement des plaquettes de semi-conducteurs, le polissage des lentilles optiques, le traitement des composants d'étanchéité en céramique, et prend en charge à la fois le traitement en pièce unique et en lots, améliorant considérablement l'efficacité et la cohérence.

Équipement de polissage à face unique de haute précision pour les plaquettes Si/SiC/saphir 0

Paramètres techniques des équipements de polissage à face unique de haute précision

Catégories	Nom de l'article
Disque polluant	Diamètre	820 (mm)	914 (mm)	1282 (mm)	1504 (mm)
Plaques en céramique	Diamètre	305 (mm)	360 (mm)	485 (mm)	D'une longueur de 5 mm
	Taille optimale de l'usinage	50 à 100 mm	50 à 150 mm	150 à 200 mm	200 mm)
Le pouvoir	Disque polluant	11	11	18.5	30
	Outil polluant	/	0.75×4	2.2×4	2.2
Taux de rotation	Disque polluant	80	65	65	50
	Outil polluant	/	65	65	50
Capacité	50 mm	72	/	/	/
	100 mm	20	28	56	/
	150 mm	/	12	24	/
	200 mm	/	4	12	20
Voltage de puissance	3 × 16 + 2 × 10 (mm2)
Source d'air comprimé	00,5-0,6 MPa
Taille	/	Pour les appareils à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à:	Pour les appareils à commande numérique	Pour les appareils à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à:	Pour les véhicules à moteur électrique
Le poids	/	2 000 kg	3500 kg	7500 kg	11826 kg

Principes de fonctionnement de l'équipement de polissage à face unique de haute précision

1. broyage mécanique:

Le disque de polissage supérieur tourne à 0 ̊90 RPM (réglable), combiné à des abrasifs (diamant, carbure de silicium) pour polisser la surface de la pièce par friction, en éliminant les couches d'oxydation et les micro-défects.

2Contrôle de pression:

Les soupapes et les bouteilles proportionnelles électro-pneumatiques permettent un réglage précis de la pression (15 à 1500 kg) et s'adaptent à une dureté de matériau variable.

3. refroidissement et lubrification:

Un système d'eau de refroidissement à recirculation (0,1 ∼0,2 MPa) maintient une température constante (10 ∼25 °C) pour supprimer la déformation thermique tout en fournissant une suspension de polissage pour une meilleure élimination des matériaux.

Je suis désolée.

4Contrôle du mouvement:

Le moteur à fréquence variable entraîne la rotation du disque inférieur.

Caractéristiques de l'équipement de polissage à une face de haute précision

Je suis désolée.Catégorie des caractéristiques

Détails techniques

Cadre à haute rigidité

Je suis désolée.

Structure de coulée-forge intégrée, capacité anti-déformation supérieure de 50%; système hydraulique à quatre points assure une vibration < 0,01 mm à grande vitesse.

Les composantes internationales

Les pièces de base (par exemple, boîtes de vitesses, roulements) utilisent l'Allemagne SEW, le Japon THK, la Suisse SKF, atteignant une précision de transmission de <0,005 mm; Siemens PLC + onduleur Schneider pour une régulation de vitesse sans pas de 0 ̊180 RPM.

Interface intelligente

L'écran tactile industriel de 10 pouces prend en charge les recettes prédéfinies (polissage brut, polissage fin, réparation de disque), la surveillance en temps réel (pression/température/vitesse) et les alarmes d'arrêt automatique (taux de défaut < 0)..05%).

Configuration flexible

tailles de disques de polissage de φ300 mm à φ1900 mm, pouvant accueillir des pièces de 3 ̊1850 mm; options de puissance allant d'un moteur unique (7,5 kW) à plusieurs moteurs (total 30 kW),d'une hauteur n'excédant pas 10 mm.

Applications de l'équipement de polissage à face unique de haute précision

Équipement de polissage à face unique de haute précision pour les plaquettes Si/SiC/saphir 3

1Industrie des semi-conducteurs

L' éclaircissement des plaquettes:L'élasticité de la plaque de carbure de silicium avec une tolérance d'épaisseur de ± 0,5 μm pour les plaques de 8 pouces.
Polissage à l'arsenure de gallium/saphir bleu:Roughness de surface Ra < 0,4 nm pour les LED et les appareils laser.

2Optique et appareils de précision:

Je suis désolée.Lentilles optiques ou à quartz:Finition en forme de miroir (λ/20 pour λ=632,8 nm) pour les lentilles de caméra et les objectifs de microscope.
Anneaux d'étanchéité en céramiquePlateur < 0,035 mm pour les pompes hydrauliques à haute pression et les vannes nucléaires.

Je suis désolée.

3Électronique et nouvelle énergie:

Les composants suivants sont utilisés:Consistance d'épaisseur < 3 μm pour améliorer la dissipation thermique.
électrodes de batterie au lithium:Roughness Ra < 10 nm pour réduire la résistance interne et la production de chaleur.

Je suis désolée.

4Aérospatiale et Défense:

Les roulements en acier au tungstène et les joints en titane:Les caractéristiques suivantes sont utilisées:
Vitres à infrarouge:Propriétés de faible diffusion pour télescopes et systèmes de guidage de missiles.

Équipement de polissage à face unique de haute précision pour les plaquettes Si/SiC/saphir 4

Équipement de polissage à une face de haute précisionQuestions fréquentes

Je suis désolée.1. Q: Quels sont les principaux avantages de votre équipement de polissage à un seul côté de haute précision?

R: Réalise une précision sous micron avec une efficacité élevée, idéale pour les plaquettes de silicium, le SiC et le saphir dans la fabrication de semi-conducteurs.

2Q: Quels sont les matériaux semi-conducteurs que cette machine de polissage à une seule face peut traiter?

R: Spécialement conçu pour les plaquettes de silicium, le carbure de silicium (SiC) et les substrats de saphir.

Je ne sais pas.Équipement de polissage à une face de haute précision# Personnalisé #Si Wafers/SiC/Matériaux en saphir
