Gaufrette de saphir
Created with Pixso. Wafer en saphir de haute pureté pour les appareils à LED, semi-conducteurs, lasers et optiques

Wafer en saphir de haute pureté pour les appareils à LED, semi-conducteurs, lasers et optiques

Nom De Marque: ZMSH
Numéro De Modèle: 2 à 12 pouces tous disponibles
MOQ: 5
Prix: by case
Délai De Livraison: 2-4 semaines
Conditions De Paiement: T/T
Informations détaillées
Lieu d'origine:
Chine
Lieu d'origine:
Chine
Matériel:
99,999% Al2O3
Industrie:
Verre mené et optique, gaufrette eli-prête
Application:
Gaufrette de Semicondutor, puce menée, vitrail optique, céramique électronique
Couleur:
blanc ou rouge ou bleu
transmissivité spécifique de lumière de vision:
85%
advantagement:
hauts hardness9.0, la résistance à l'usure
taper:
Monocristal
Détails d'emballage:
Les conteneurs fermés sous vide avec de l'azote remblayent dans un environnement de la classe 100
Mettre en évidence:

Plaquette de saphir LED de haute pureté

,

laser de plaquette de saphir à semi-conducteur

,

plaquette de saphir de dispositifs optiques

Description de produit



Description du produit





Nos plaquettes de saphir sont constituées deoxyde d'aluminium monocristallin (Al₂O₃)avec unstructure en treillis hexagonal, couramment disponible dansOrientations du plan C, du plan A et du plan R. Avec une large transparence optique deproche ultraviolet (190 nm) à infrarouge moyen, ces plaquettes sont idéales pourcomposants optiques, dispositifs infrarouges, fenêtres laser haute résistance et matériaux de masque. Saphirdureté élevée, stabilité thermique, résistance à la corrosion, point de fusion élevé (2045°C) et excellente transparenceen font un matériau fiable pour les applications exigeantes, même s'il nécessite un traitement de précision.



PourFabrication de LED, les plaquettes de saphir sont essentielles pour une qualité élevéeCroissance épitaxiale GaN, car leur traitement de surface affecte directement la luminosité et l'uniformité deLED blanches, bleues et vertes. L'inadéquation minimale du réseau entre les substrats saphir du plan C et les films minces III-V/II-VI garantit un excellent alignement avecprocédés d'épitaxie à haute température, rendant les plaquettes de saphir indispensables pour les dispositifs optoélectroniques avancés.

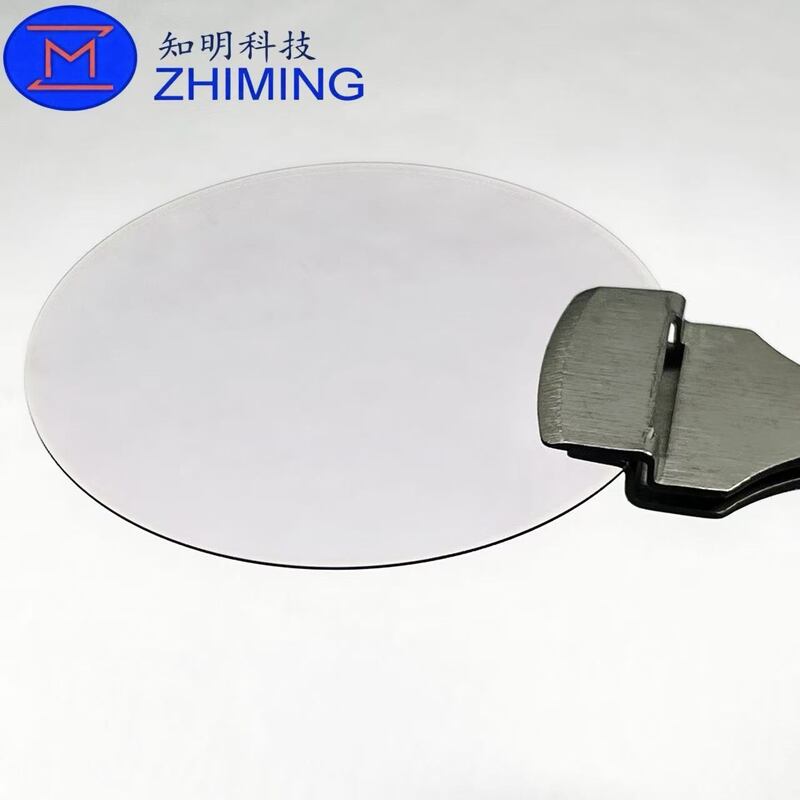

    Wafer en saphir de haute pureté pour les appareils à LED, semi-conducteurs, lasers et optiques 0     Wafer en saphir de haute pureté pour les appareils à LED, semi-conducteurs, lasers et optiques 1       Wafer en saphir de haute pureté pour les appareils à LED, semi-conducteurs, lasers et optiques 2     Wafer en saphir de haute pureté pour les appareils à LED, semi-conducteurs, lasers et optiques 3














Plaquette de saphir – Structure, propriétés et applications







1. Structure et composition
Nos plaquettes de saphir sontAl₂O₃ monocristallinavec unstructure cristalline hexagonale R-3c. Chaque ion aluminium est entouré de six ions oxygène, formant unRéseau octaédrique AlO₆. Ce réseau 3D hautement symétrique assure une excellente stabilité mécanique et chimique.



2. Propriétés optiques et électroniques
Fonctionnalité des plaquettes de saphirhaute transparence optiquedans une large gamme allant deUV à proche infrarouge (150-5 500 nm), avec un indice de réfraction autour de 1,76, ce qui les rend idéaux pourinstruments optiques de précision et composants laser. Électriquement, le saphir est unmatériau hautement isolantavec unlarge bande interdite (~ 9,9 eV), faible perte diélectrique et excellentes performances dansdispositifs semi-conducteurs haute tension et haute fréquence, y comprisHEMT et électronique basée sur GaN.



3. Propriétés mécaniques et thermiques
Avec unDureté Mohs de 9, les plaquettes de saphir résistent aux rayures et à l'abrasion. Ils offrenthaute résistance mécaniquepour un usinage de précision, résister à des pressions élevées et maintenirstabilité dimensionnelledans des conditions extrêmes. La conductivité thermique est d'environ25 W/m·K, le point de fusion est2054 °C, et le coefficient de dilatation thermique est faible (8,4 × 10⁻⁶/K), ce qui rend les plaquettes de saphir fiables pourapplications industrielles exigeantes et à haute température.







Diamètre 2-12 pouces
Épaisseur 650 ± 20 µm
Orientation Plan C (0001) vers plan M (1-100) ou plan A (1 1-2 0) 0,2±0,1° /0,3±0,1°, plan R (1-1 0 2), plan A (1 1-2 0 ), plan M (1-1 0 0)
TTV 20 µm
LTV 20 µm
TIR 20 µm
ARC 20 µm
Chaîne 20 µm
Surface avant Epi-Poli (Ra < 0,2 nm)
Surface arrière Meulage fin (Ra=0,5 à 1,2 µm), Epi-Poli (Ra< 0,2 nm)
Note Peut fournir une plaquette de substrat saphir de haute qualité selon les exigences spécifiques des clients














Processus de fabrication de la plaquette de saphir :





  1. Croissance cristalline– Cultivez du saphir monocristallin de haute qualité à l’aide de fours de croissance cristalline avancés.
  2. Orientation des cristaux– Alignez avec précision le verre saphir sur la machine à scier pour un traitement précis.
  3. Extraction de tiges– Découpez les tiges de saphir du cristal avec des méthodes contrôlées pour maintenir l’intégrité structurelle.
  4. Meulage de tige– Utilisez des meuleuses cylindriques pour obtenir des diamètres extérieurs précis et des surfaces lisses.
  5. Contrôle de qualité initial– Inspectez les tiges de saphir pour vérifier leur précision dimensionnelle et l’orientation correcte du cristal.
  6. Positionnement de la tige pour le tranchage– Alignez les tiges de saphir sur l’équipement de tranchage pour garantir des coupes précises des plaquettes.
  7. Tranchage– Découpez les tiges de saphir en fines tranches avec une grande précision.
  8. Polissage– Élimine les dommages causés par la coupe et améliore la planéité des plaquettes pour des surfaces de haute qualité.
  9. Chanfreinage– Bords arrondis des plaquettes pour améliorer la résistance mécanique et réduire les défauts liés aux contraintes.
  10. Polissage– Affiner la rugosité de la surface pour obtenirprêt pour l'épiou une précision de qualité optique.
  11. Nettoyage– Élimine la poussière, les résidus métalliques et les contaminants organiques pour garantir la pureté de la surface.
  12. Inspection de qualité finale– Vérifier la planéité, l’orientation, la qualité de la surface et la propreté des plaquettes pour répondre aux spécifications strictes des clients.







                                                 Wafer en saphir de haute pureté pour les appareils à LED, semi-conducteurs, lasers et optiques 4

                                          Wafer en saphir de haute pureté pour les appareils à LED, semi-conducteurs, lasers et optiques 5

                                             Wafer en saphir de haute pureté pour les appareils à LED, semi-conducteurs, lasers et optiques 6














FAQ

1.Q :A quoi servent les plaquettes de saphir ?

UN:Les plaquettes de saphir jouent un rôle central dans tl'industrie optoélectronique. Leur transparence et leur durabilité en font des substrats idéaux pour les diodes électroluminescentes (DEL), les diodes laser et les fenêtres optiques. Les propriétés optiques supérieures du saphir contribuent à l’efficacité et aux performances de ces dispositifs.



2.Q :Qu'est-ce qu'une plaquette de saphir ?

R : Composées d'oxyde d'aluminium cristallin (Al2O3), les plaquettes de saphir apportent une combinaison de dureté, de transparence optique et de résilience chimique qui les rend exceptionnellement précieuses dans diverses applications.



3.Q : Pourquoi le saphir est-il si cher ?

R :Les saphirs ne sont pas aussi abondants que les diamants, ce qui les rend plus difficiles à trouver. Seules quelques mines dans le monde peuvent produire des saphirs de haute qualité, et même dans ce cas, seul un petit nombre de pierres peuvent être considérées comme de « qualité gemme ». Cette rareté a entraîné une augmentation significative du coût des saphirs.
