| Nom De Marque: | ZMSH |
| MOQ: | 10 |
| Délai De Livraison: | 2-4 semaines |
| Conditions De Paiement: | T/T |

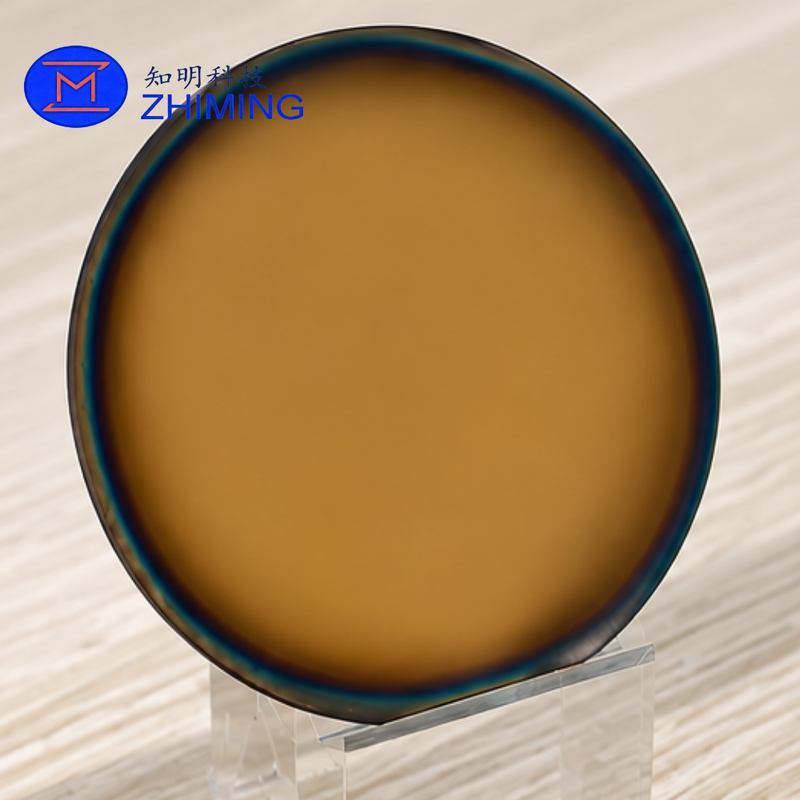

Ultra-Thin Silicon-Based Diamond Film is an advanced thermal management material fabricated by directly growing polycrystalline diamond on silicon substrates using Microwave Plasma Chemical Vapor Deposition (MPCVD) technologyAvec une épaisseur de couche de diamant inférieure à 1 μm et une conductivité thermique exceptionnelle, ce matériau fournit une solution efficace de propagation de chaleur à proximité de jonction pour les appareils semi-conducteurs de nouvelle génération.
Contrairement aux matériaux d'interface thermique conventionnels, le film diamanté est intégré directement sur la plaque de silicium.permettant la dissipation de la chaleur à la source avant que l'accumulation thermique n'affecte les performances du dispositifLa technologie est entièrement compatible avec les processus de fabrication de semi-conducteurs existants, permettant une intégration transparente dans les applications RF, électronique de puissance, photonique et d'emballage avancée.
Le diamant est le matériau de plus haute conductivité thermique connu aujourd'hui, permettant une propagation latérale rapide de la chaleur et réduisant considérablement la formation de points chauds.
L'épaisseur du diamant peut être contrôlée en dessous de 1 μm tout en maintenant une excellente performance thermique et une stabilité structurelle.
Le dépôt direct sur des plaquettes de silicium élimine le besoin de couches d'interface thermique supplémentaires et réduit la résistance thermique.
Compatible avec le traitement standard des plaquettes de silicium, facilitant la fabrication à grande échelle et l'intégration dans les lignes de production existantes.
Disponible sur des substrats en silicium de 4 pouces, 6 pouces et 8 pouces pour supporter diverses exigences de fabrication de semi-conducteurs.
Des températures de fonctionnement plus basses contribuent à améliorer la stabilité des performances, à prolonger la durée de vie des appareils et à améliorer la densité de puissance.
| Paramètre | Spécification |
|---|---|
| Matériel | Diamant polycristallin sur silicium |
| Méthode de dépôt | MPCVD (dépôt chimique de vapeur de plasma au micro-ondes) |
| Type de substrat | Plaquettes de silicium |
| Diamètre de la gaufre | 4 pouces, 6 pouces, 8 pouces. |
| Épaisseur du diamant | < 1 μm |
| Conductivité thermique | Couche de diamant à haute conductivité thermique |
| Condition de la surface | Disponible en cours de croissance ou poli |
| Personnalisation | Épaisseur et spécifications disponibles |
| Niveau d'application | Gestion thermique au niveau des plaquettes |
| Caractéristique | Film diamanté à base de silicium | Diffuseur de chaleur classique |
| Conductivité thermique | Très élevé | Modérée |
| Niveau d'intégration | Le niveau direct de la gaufre | Niveau du forfait |
| Résistance thermique | Très bas | Plus haut |
| Épaisseur | Unité d'échangeur | Généralement des dizaines à des centaines de μm |
| Compatibilité des processus | C' est excellent. | Commercialisé |
| Efficacité de diffusion de la chaleur | Supérieur | La norme |
Idéal pour les amplificateurs RF GaN, les appareils à micro-ondes et les systèmes de communication haute fréquence où le chauffage localisé limite les performances.
Convient pour les appareils de puissance Si, SiC et GaN nécessitant une dissipation thermique efficace en fonctionnement à haute puissance.
Améliore la gestion thermique des émetteurs-récepteurs optiques, des lasers, des modulateurs et des composants de la photonique au silicium.
Prend en charge le contrôle thermique dans les processeurs avancés, les accélérateurs et les architectures informatiques à haute densité.
Peut être intégré dans l'intégration hétérogène, les architectures chiplet et les solutions avancées d'emballage de semi-conducteurs.
Notre plateforme MPCVD avancée prend en charge:
Un contrôle strict du processus garantit une excellente uniformité du film, une cohérence des performances thermiques et une fabrication évolutive pour les applications industrielles.
L'avantage principal est sa capacité à fournir une chaleur proche de la jonction se répandant directement sur la surface de la gaufre,réduire la résistance thermique et améliorer les performances du dispositif avant que la chaleur ne s'accumule à l'intérieur de la puce.
La technologie est conçue pour être compatible avec le traitement conventionnel des plaquettes de silicium et peut être intégrée dans les flux de travail de fabrication de semi-conducteurs existants.
Actuellement, les films de diamants à base de silicium sont disponibles sur des plaquettes de silicium de 4 pouces, 6 pouces et 8 pouces, avec des spécifications personnalisées disponibles sur demande.
