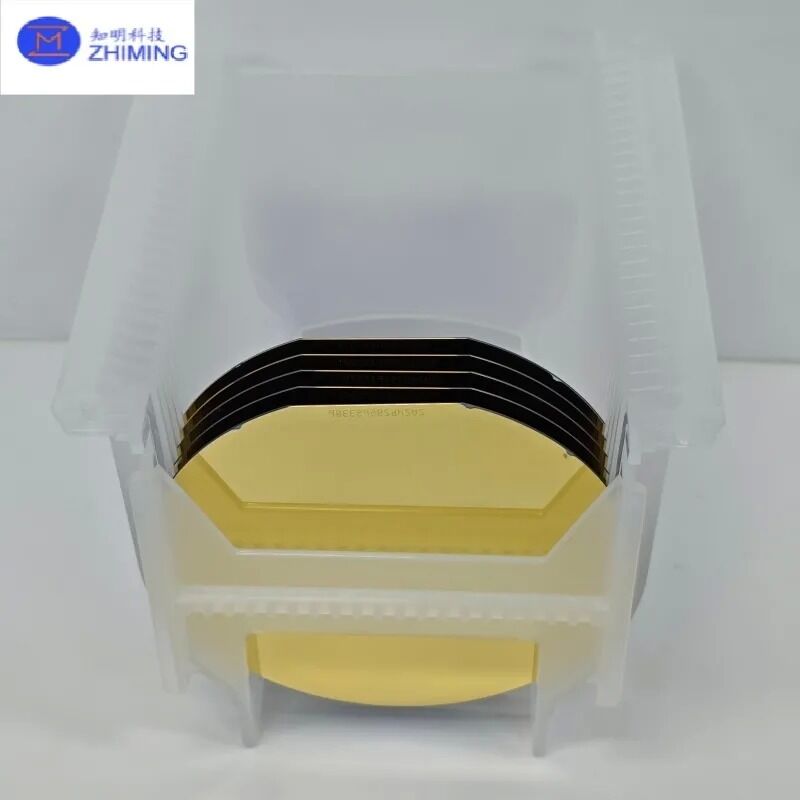

Copper-plated monocrystalline silicon wafers are advanced functional substrates formed by depositing a high-purity copper layer onto single crystal silicon wafers through precision surface treatment and metallization processes.

Cette structure hybride combine:

• La stabilité mécanique et la qualité des semi-conducteurs du silicium monocristallin
• La conductivité électrique et thermique élevée du cuivre

En conséquence, il fournit une excellente plate-forme pour les dispositifs MEMS, les électrodes de capteurs, les emballages de semi-conducteurs, les interconnexions au niveau des plaquettes et les applications de recherche électronique avancées.

La fabrication personnalisée est disponible pour le développement de prototypes et la production à l'échelle industrielle, y compris le revêtement en cuivre à un seul côté, à deux côtés et sélectif.

Principales caractéristiques

Excellente conductivité électrique et thermique

La couche de cuivre améliore considérablement la capacité de transport du courant et les performances de dissipation de chaleur, ce qui la rend adaptée aux applications à haute puissance et à haute fréquence.

Couche de cuivre à haute homogénéité

Le contrôle avancé du placage assure une couche de cuivre dense et uniforme avec une distribution d'épaisseur stable sur toute la surface de la gaufre.

Forte adhérence au substrat de silicium

L'activation de surface optimisée et l'ingénierie d'interface assurent une excellente résistance à la liaison entre le cuivre et le silicium, réduisant le risque de délamination pendant les processus de découpe, de liaison et d'emballage.

Compatibilité des procédés des semi-conducteurs

Compatibles avec les procédés MEMS et semi-conducteurs standard tels que:

• Photolithographe
• Gravure à sec ou humide
• Coupe en tranches de gaufres
• Liens de fil
• Intégration des emballages

Spécifications hautement personnalisables

Prend en charge la personnalisation flexible de la taille de la gaufre, de l'orientation cristalline, de la résistivité, de l'épaisseur du cuivre et du motif de plaquage.

Applications

• Fabrication de dispositifs MEMS
• Formation d'électrodes de capteur
• Substrats d'emballage à base de semi-conducteurs
• Couches thermiques et conductrices de l'électronique de puissance
• Structures d'interconnexion au niveau des plaquettes
• R & D et recherche en sciences des matériaux
• Prototypage de dispositifs électroniques

Les spécifications

Options de personnalisation

Nous soutenons des solutions de fabrication flexibles basées sur les besoins de l'application:

• Personnalisation du diamètre et de l'épaisseur de la gaufre
• Contrôle de l'épaisseur du cuivre (de la pellicule mince au placage épais)
• Métallisation à une ou deux faces
• Dépôt de cuivre à motifs / sélectif
• Soutien à la création de prototypes de petits lots
• Capacité d'approvisionnement en production de masse

Pourquoi nous choisir?

Nous sommes spécialisés dans les matériaux avancés à base de silicium et la métallisation de surface de précision.

Que ce soit pour l'évaluation de la R&D, la production pilote ou la fabrication à l'échelle industrielle, nous fournissons des solutions fiables de plaquettes de silicium plaquées en cuivre adaptées à vos besoins techniques.

Questions fréquentes

1À quoi sert une galette de silicium plaquée en cuivre?

Il est principalement utilisé dans la fabrication de MEMS, les électrodes de capteurs, les emballages de semi-conducteurs et les applications d'interconnexion au niveau des plaquettes nécessitant une conductivité élevée et un support mécanique stable.

2Pouvez-vous personnaliser l'épaisseur du cuivre et la zone de placage?

Oui, nous prenons en charge la personnalisation complète, y compris l'épaisseur en cuivre, le revêtement à un ou deux côtés, et le revêtement à motif sélectif.

3Est-ce que cette plaque est compatible avec le traitement MEMS?

Oui, il est entièrement compatible avec les procédés MEMS et semi-conducteurs standard tels que la lithographie, la gravure, le découpage et le collage.
