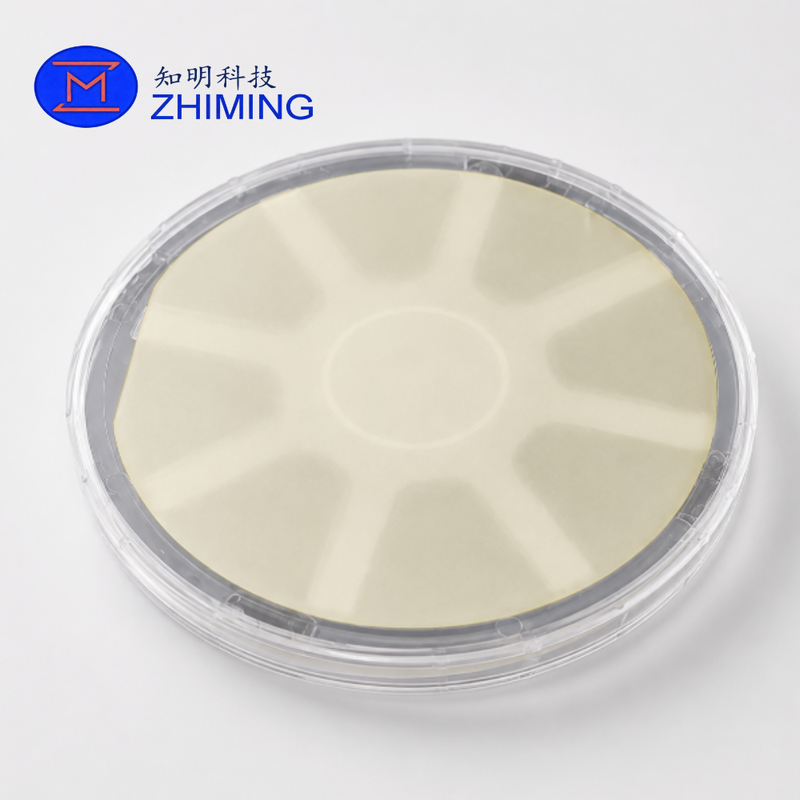

2D Semiconductor WS2 sur le saphir pour la recherche et le développement de dispositifs

ZMSH fournit du WS₂ de haute qualité sur des tranches de saphir comprenant des films multicouches continus de disulfure de tungstène (WS₂) cultivés sur des substrats de saphir. En tant que matériau représentatif du dichalcogénure de métal de transition (TMD), le WS₂ a attiré une attention considérable pour l'électronique, l'optoélectronique, les photodétecteurs, les capteurs et la recherche avancée sur les semi-conducteurs de nouvelle génération.

Nos plaquettes WS₂ offrent une excellente qualité cristalline, une uniformité de film élevée, une morphologie de surface lisse et de fortes performances optiques, ce qui les rend idéales pour les universités, les instituts de recherche, les laboratoires de semi-conducteurs et les projets de R&D dans le monde entier.

Principales fonctionnalités

• Film WS₂ multicouche continu
• Structure cristalline hexagonale de haute qualité
• Excellente uniformité à l'échelle de la tranche
• Forte réponse de photoluminescence (PL)
• Surface ultra-lisse (RMS ≈ 0,11 nm)
• Substrat saphir avec une excellente stabilité thermique
• Disponible en tailles de tranches de 2 et 4 pouces
• Convient à la fabrication d'appareils et à la caractérisation des matériaux
• Spécifications personnalisées disponibles

Caractéristiques

Pourquoi choisir WS₂ sur Sapphire ?

WS₂ combine une bande interdite appropriée, une forte interaction lumière-matière et d'excellentes propriétés de transport de porteurs, ce qui en fait l'un des matériaux semi-conducteurs 2D les plus prometteurs au-delà des technologies conventionnelles du silicium.

Le substrat saphir offre :

• Haute stabilité thermique
• Excellente transparence optique
• Résistance mécanique supérieure
• Résistance chimique
• Plateforme fiable pour la croissance à l’échelle des tranches

Comparés aux flocons exfoliés mécaniquement, les films WS₂ à l’échelle d’une tranche offrent une meilleure cohérence, répétabilité et évolutivité pour la recherche et le développement de dispositifs.

Résultats de la caractérisation

Morphologie des surfaces

Les mesures par microscopie à force atomique (AFM) montrent une surface ultra-lisse avec une rugosité RMS d'environ 0,11 nm, adaptée à la fabrication de dispositifs à l'échelle nanométrique.

Qualité du cristal

Des techniques de caractérisation avancées, notamment GIXRD et GI-WAXS, confirment une qualité cristalline élevée et une excellente orientation dans le plan.

Performances optiques

Une forte intensité de photoluminescence (PL) et un FWHM étroit indiquent une qualité optique et une uniformité des matériaux supérieures.

Vérification du matériel

La spectroscopie Raman confirme les modes vibrationnels caractéristiques du WS₂, validant la composition du matériau et l'intégrité structurelle.

Applications

Recherche sur les semi-conducteurs 2D

Études fondamentales du transport des porteurs, des propriétés électroniques et des matériaux de faible dimension.

Dispositifs optoélectroniques

Convient aux photodétecteurs, aux capteurs optiques, aux dispositifs électroluminescents et à la recherche sur la modulation optique.

Dispositifs logiques avancés

Plateforme de recherche pour les architectures de transistors de nouvelle génération et les canaux semi-conducteurs ultra-fins.

IA et informatique neuromorphique

Matériau candidat émergent pour le futur matériel informatique et les nouvelles structures de dispositifs.

Capteurs de gaz

La sensibilité élevée de la surface permet des applications de détection de gaz et de surveillance environnementale.

Biocapteurs

Convient à la détection biochimique et à la recherche de diagnostic médical.

Recherche en électronique flexible

Peut être utilisé comme plate-forme de croissance et de transfert pour le développement flexible d'appareils électroniques.

Recherche académique

Largement utilisé par les universités, les laboratoires nationaux et les instituts de recherche sur les semi-conducteurs.

Produits disponibles

Services de personnalisation

ZMSH fournit des solutions de plaquettes WS₂ personnalisées basées sur les exigences des clients :

• Tailles de plaquettes personnalisées
• Différents types de substrats
• Réglage de l'épaisseur du film
• Spécifications de qualité recherche
• Assistance à la fabrication d'appareils
• Rapports de caractérisation des matériaux

Veuillez nous contacter pour les exigences personnalisées et les discussions sur le projet.

Avantages du ZMSH

• Fournisseur professionnel de plaquettes semi-conductrices
• Expérience dans les matériaux 2D et les semi-conducteurs composés
• Contrôle de qualité strict
• Assistance pour l'expédition mondiale
• Capacité de fabrication de plaquettes personnalisées
• Support technique aux projets de recherche

FAQ

Qu’est-ce que WS₂ ?

Le WS₂ (Tungsten Disulfure) est un semi-conducteur bidimensionnel appartenant à la famille des dichalcogénures de métaux de transition (TMD). Il présente d'excellentes propriétés optiques et électroniques pour les applications de semi-conducteurs de nouvelle génération.

Pourquoi utiliser le saphir comme substrat ?

Le saphir offre une excellente stabilité thermique, transparence optique, résistance chimique et résistance mécanique, ce qui en fait un substrat idéal pour une croissance WS₂ de haute qualité.

Quelles tailles de plaquettes sont disponibles ?

Les tailles standard incluent des plaquettes de 2 pouces et de 4 pouces. Des tailles personnalisées peuvent être fournies sur demande.

Pouvez-vous fournir des données de caractérisation ?

Oui. Les rapports AFM, Raman, PL, PL Mapping, TEM, GIXRD et GI-WAXS sont disponibles en fonction des exigences du projet.

La personnalisation est-elle disponible ?

Oui. Nous prenons en charge les types de substrats personnalisés, les tailles de plaquettes, les épaisseurs de film et les spécifications de qualité recherche.
