Matériaux de saphir personnalisés, plaquettes, fenêtres, tiges et composants de précision

Nous fournissons des matériaux en cristal de saphir et des composants en saphir fabriqués sur mesure pour des applications optiques, semi-conductrices, électroniques, scientifiques et industrielles à haute température.

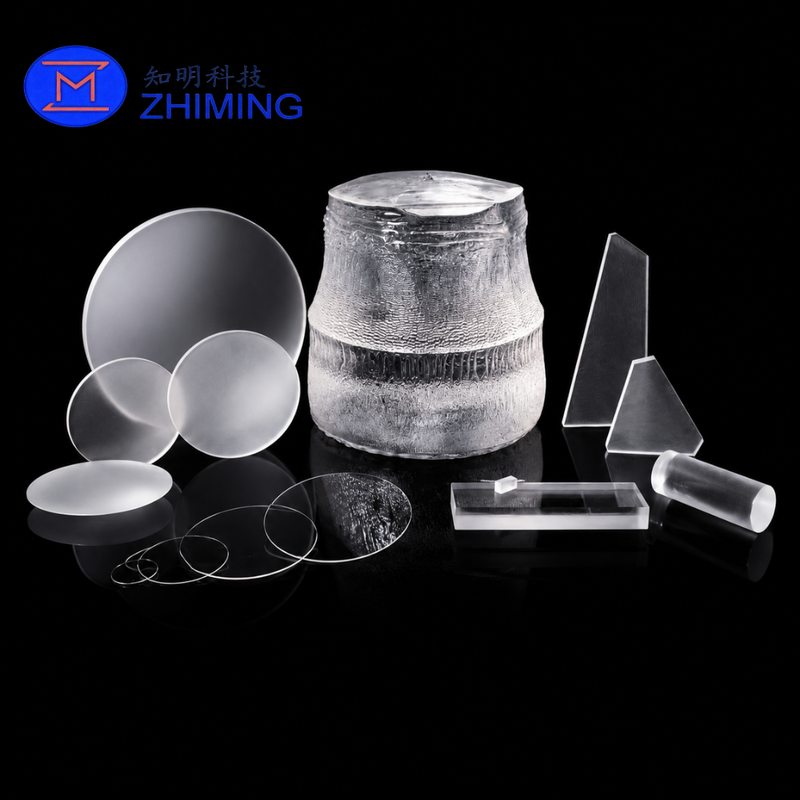

Les formes de produits disponibles comprennent des ébauches de cristal de saphir, des plaquettes, des fenêtres optiques, des disques circulaires, des plaques rectangulaires, des tiges, des tubes et des composants de forme complexe. Les dimensions, l'orientation du cristal, la finition de surface, le traitement des bords et les tolérances dimensionnelles peuvent être personnalisés selon les dessins du client et les exigences de l'application.

Le saphir est une forme monocristalline d'oxyde d'aluminium. Il combine une excellente dureté, une transmission optique, une résistance chimique, une isolation électrique et une stabilité à haute température, ce qui le rend adapté aux environnements exigeants où les matériaux en verre ou en polymère conventionnels peuvent ne pas offrir des performances suffisantes.

Produits en saphir disponibles

Notre gamme de matériaux et de composants en saphir comprend :

• Boules et ébauches de cristal de saphir
• Plaquettes de saphir
• Fenêtres optiques en saphir
• Disques circulaires en saphir
• Plaques de saphir
• Tiges de saphir
• Tubes de saphir
• Substrats de saphir
• Lentilles en saphir
• Couvertures de protection en saphir
• Fenêtres de capteur en saphir
• Composants de montre en saphir
• Composants isolants en saphir
• Pièces en saphir de forme personnalisée
• Composants en saphir usinés avec précision

Les produits peuvent être fournis sous forme d'ébauches brutes, de composants rectifiés, de pièces rodées ou de composants finis polis avec précision.

Spécifications du produit

Les spécifications finales sont déterminées par les dimensions du produit, l'application, l'orientation du cristal et la faisabilité de la fabrication.

Avantages clés du matériau

Excellente dureté et résistance à l'usure

Le saphir offre une excellente résistance aux rayures, à l'abrasion et à l'usure mécanique. Il convient aux fenêtres de protection, aux surfaces résistantes à l'usure et aux composants exposés à des contacts répétés ou à des conditions de travail difficiles.

Large plage de transmission optique

Un saphir correctement poli peut offrir une bonne transmission des longueurs d'onde ultraviolettes à travers les longueurs d'onde visibles et infrarouges, ce qui le rend adapté aux fenêtres optiques, aux couvercles de capteurs, aux systèmes laser et aux ports d'observation.

La transmission réelle dépend de l'épaisseur du matériau, de la finition de surface, de l'orientation du cristal, de la longueur d'onde et du revêtement.

Stabilité à haute température

Le saphir conserve de bonnes propriétés mécaniques et électriques dans des conditions de température élevée. Il peut être utilisé dans les équipements de fours, les capteurs à haute température et les systèmes industriels où le verre ordinaire peut ramollir ou perdre de sa stabilité.

Résistance chimique et à la corrosion

Le saphir offre une forte résistance à de nombreux produits chimiques et environnements corrosifs. Il est fréquemment choisi pour les composants optiques et mécaniques exposés à des gaz agressifs, des liquides ou des processus de nettoyage.

Isolation électrique

En tant que matériau cristallin électriquement isolant, le saphir convient aux substrats électroniques, aux composants isolants et aux applications nécessitant une isolation électrique combinée à une stabilité thermique et mécanique.

Haute résistance mécanique

Le saphir combine une dureté élevée avec une bonne résistance à la compression, permettant aux composants minces d'offrir une protection fiable dans des environnements optiques et industriels exigeants.

Plaquettes et substrats en saphir

Les plaquettes de saphir sont utilisées dans les applications semi-conductrices, optoélectroniques et de recherche. Elles peuvent être fabriquées dans différents diamètres, épaisseurs et orientations cristallines.

Les options de traitement disponibles peuvent inclure :

• Plaquettes de saphir plan C
• Plaquettes de saphir plan A
• Plaquettes de saphir plan R
• Plaquettes polies sur une face
• Plaquettes polies sur deux faces
• Substrats de qualité recherche
• Substrats de qualité production
• Plaquettes d'épaisseur personnalisée
• Disques de saphir de petit diamètre
• Substrats de saphir découpés sur mesure

Lors de la demande de devis, veuillez spécifier le diamètre de la plaquette, l'orientation, l'épaisseur, l'état de polissage, la planéité, la rugosité de surface et la quantité.

Fenêtres optiques en saphir

Les fenêtres en saphir conviennent aux systèmes optiques fonctionnant sous haute pression, haute température, conditions abrasives ou environnements corrosifs.

Les configurations typiques comprennent :

• Fenêtres rondes en saphir
• Fenêtres rectangulaires en saphir
• Fenêtres carrées en saphir
• Plaques de couverture minces en saphir
• Fenêtres d'observation haute pression
• Fenêtres de protection de capteur
• Couvertures de protection de caméra
• Fenêtres de système laser
• Fenêtres de chambre à vide
• Fenêtres optiques infrarouges

Les fenêtres peuvent être fournies avec des surfaces polies, des chanfreins de bord et des revêtements optiques optionnels.

Tiges, plaques et composants façonnés en saphir

En plus des plaquettes et des fenêtres, nous fabriquons des tiges, des plaques et des composants complexes en saphir selon les dessins.

Le traitement personnalisé peut inclure :

• Découpe
• Rectification
• Rodage
• Perçage
• Rainurage
• Chanfreinage de bord
• Usinage de contour
• Polissage de précision
• Traitement laser
• Revêtement de surface

Le saphir étant extrêmement dur et relativement cassant, une revue de conception est recommandée avant de fabriquer des structures complexes ou à parois minces.

Applications typiques

Semi-conducteurs et électronique

• Substrats semi-conducteurs
• Matériaux de substrat LED
• Pièces isolantes électroniques
• Substrats de capteur
• Composants d'équipement plasma
• Fenêtres d'équipement semi-conducteur
• Isolation électrique haute température

Systèmes optiques

• Fenêtres de protection optique
• Fenêtres laser
• Fenêtres infrarouges
• Couvertures de caméra
• Disques optiques
• Plaques de protection de détecteur
• Fenêtres d'observation
• Composants d'instruments scientifiques

Équipement industriel

• Fenêtres d'observation haute pression
• Ports d'observation de four
• Fenêtres de traitement chimique
• Guides résistants à l'usure
• Composants de mesure de précision
• Protection de capteur haute température
• Composants résistants à la corrosion

Produits de consommation et de précision

• Fenêtres de montre
• Fenêtres de scanner
• Couvertures de protection
• Couvertures de caméra pour appareils mobiles
• Composants décoratifs en saphir
• Couvertures d'instruments de précision

Options de personnalisation

Contrôle qualité

Les composants en saphir peuvent être inspectés conformément aux dessins du client et aux normes d'acceptation convenues.

Les éléments d'inspection typiques comprennent :

• Diamètre, longueur et largeur
• Épaisseur
• Orientation du cristal
• Planéité
• Parallélisme
• Rugosité de surface
• Qualité de surface
• Défauts de rayure et de piqûre
• Éclats de bord
• Fissures
• Dimensions du chanfrein
• Diamètre et position du trou
• Transmission optique
• Apparence du revêtement
• État de l'emballage

Des rapports d'inspection et de la documentation matérielle peuvent être fournis selon les exigences du projet.

Informations requises pour un devis

Pour un devis précis, veuillez fournir :

Pourquoi choisir nos composants en saphir ?

Nous prenons en charge la fourniture de matériaux en saphir et la fabrication de composants de précision, de la préparation des matières premières à l'inspection des pièces finies.

Nos services comprennent :

• Sélection personnalisée de matériaux en saphir
• Développement de prototypes
• Production basée sur des dessins
• Usinage de précision
• Polissage optique
• Traitement de formes complexes
• Inspection dimensionnelle
• Inspection de la qualité de surface
• Production en petits lots
• Approvisionnement répété en volume
• Emballage d'exportation protecteur

Nous travaillons avec des clients sur les marchés de l'optique, des semi-conducteurs, des instruments scientifiques, de l'électronique et des équipements industriels.

Foire aux questions

Les produits en saphir peuvent-ils être personnalisés selon les dessins ?

Oui. Les plaquettes, fenêtres, tiges, plaques et composants façonnés en saphir peuvent être fabriqués selon les dessins et spécifications techniques du client.

Quelles orientations de cristal de saphir sont disponibles ?

Les orientations courantes comprennent le plan C, le plan A et le plan R. La disponibilité dépend des dimensions du produit, de l'ébauche du matériau et de la quantité requise.

Pouvez-vous fournir des pièces en saphir transparentes et dépolies ?

Oui. Les produits en saphir peuvent être fournis avec des surfaces rectifiées, rodées, dépolies ou polies optiquement.

Les fenêtres en saphir peuvent-elles recevoir un revêtement antireflet ?

Oui. Des revêtements antireflets et d'autres revêtements optiques peuvent être appliqués en fonction de la longueur d'onde de fonctionnement et des exigences environnementales.
