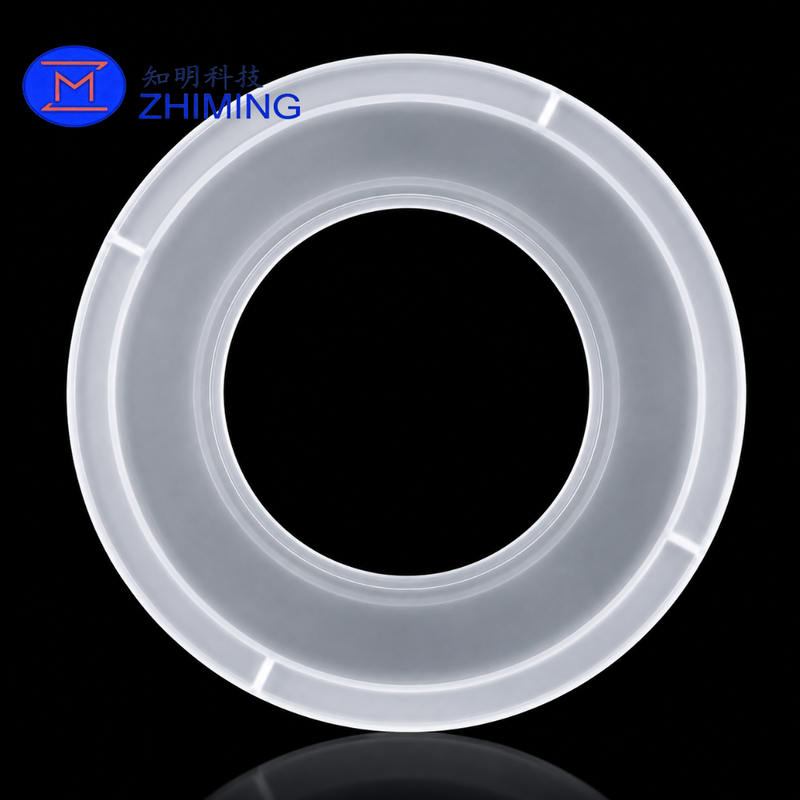

Cette bague de retenue de quartz fondu de haute pureté est un grand composant annulaire fabriqué pour des ensembles d'équipements de précision qui nécessitent une stabilité thermique, une isolation électrique, une résistance chimique,et faible contamination des matériauxLe produit est caractérisé par un corps large et circulaire, un grand centre ouvert, une jante intérieure surélevée, un profil extérieur en degrés et de multiples caractéristiques de localisation réparties autour de la circonférence.

Plutôt que d'être un simple anneau de quartz plat, le composant contient plusieurs niveaux usinés qui peuvent fournir un dégagement d'installation, un positionnement mécanique, la séparation des composants,ou support contrôlé au sein d'un ensemble d'équipementLa large surface annulaire offre une zone de contact stable, tandis que la section intérieure surélevée peut aider à centrer une autre partie ou à maintenir un espace défini autour d'une zone de processus interne.

Le bord extérieur comprend plusieurs interrupteurs ou emplacements de localisation usinés. Ces structures peuvent être conçues pour correspondre aux fixations correspondantes, empêcher la rotation, établir l'orientation du montage,ou fournir un espace libre pour les composants voisinsLeur quantité, leur forme, leur position, leur profondeur et leur largeur peuvent être personnalisées selon le dessin technique du client.

Cet anneau de quartz est adapté pour les équipements de semi-conducteurs personnalisés, les systèmes à vide, les instruments à haute température, les chambres de processus de laboratoire, les ensembles optiques,et autres systèmes industriels où des anneaux métalliques ou polymères conventionnels peuvent introduire une contamination, la conductivité électrique, ou des problèmes d'expansion thermique.

Spécifications techniques

Construction en quartz annulaire

Le produit a une grande ouverture circulaire à travers son centre, créant un corps en forme d'anneau large.chauffe-eau, voie optique ou autre composant interne de l'équipement sans bloquer la zone de travail centrale.

Sa forme annulaire peut être adaptée à plusieurs fonctions, notamment:

• support mécanique;
• la rétention des composants;
• l'alignement des équipements;
• séparation thermique;
• Isolement électrique;
• Protection de la zone de traitement;
• l'espacement entre les chambres;
• Écran périphérique;
• Montage et positionnement.

Le rôle exact du composant dépend de sa position d'installation et des dimensions de l'équipement environnant.anneau de support au quartz, anneau de chambre en quartz, anneau d'écartement en quartz ou anneau de bride en quartz.

Profil intérieur et extérieur à étapes

Une caractéristique majeure du composant est sa section transversale en degrés.

Cette construction en étapes peut fournir:

• une surface de montage contrôlée;
• une interface de centralisation;
• Un écart de composants défini;
• épaisseur supplémentaire de la structure;
• Dégagement pour les joints ou les parties environnantes;
• Amélioration de la compatibilité avec un profil de chambre existant;
• Séparation entre les surfaces fonctionnelles.

Le bord intérieur surélevé peut être fourni avec une surface moulée, polie ou finie au feu selon qu'il est utilisé pour le positionnement, le contact, l'accès visuel ou le contrôle des particules.

La transition entre différents niveaux peut être réalisée avec des épaules droites, des coins radius, des biselles ou des contours personnalisés.Les coins internes tranchants sont généralement évités dans la mesure du possible, car des transitions soigneusement conçues peuvent réduire la concentration de contraintes locales dans les composants de quartz fragile.

Caractéristiques de localisation précise

Plusieurs caractéristiques uniformément réparties peuvent être vues le long de la circonférence externe.

Ils peuvent être utilisés pour:

• Définir la direction de l'installation;
• points de fixation des équipements d'allumage;
• Éviter toute rotation indésirable;
• Garantir un espace libre autour des pinces;
• Aligner l'anneau de quartz avec un autre composant;
• Créer des points de référence pour l'inspection du montage.

Les caractéristiques de localisation sont entièrement personnalisables. Les clients peuvent spécifier le nombre de fentes, l'espacement angulaire, les dimensions, le rayon d'angle et la relation avec d'autres surfaces critiques.

Pour les pièces de rechange, il est important de vérifier la position angulaire de chaque élément de localisation.les emplacements incorrects peuvent empêcher le composant de s'adapter à l'équipement d'origine.

Options de matériaux au quartz fondu

Le composant peut être fabriqué à partir de différentes qualités de quartz fondu ou de silice fondu.

Les options disponibles peuvent inclure:

• Quarts fondus industriels généraux
• Quarts fondus de haute pureté;
• un débit d'air inférieur ou égal à 50 W;
• d'une teneur en silice fusionnée synthétique;
• une puissance de sortie supérieure à 50 W;
• une teneur en silice fondue à faible teneur en hydroxyle;
• Silice fondue à haute teneur en hydroxyle.

Le quartz de haute pureté est généralement choisi pour les équipements où la contamination métallique, la production de particules et la compatibilité chimique doivent être contrôlées.

La silice fusionnée synthétique peut être envisagée lorsqu'une transmission optique améliorée ou un contrôle plus strict de la consistance du matériau est nécessaire.,les exigences en matière de température, d'atmosphère, de pureté et d'équipement.

Performance thermique et chimique

Le quartz fondu a un faible coefficient de dilatation thermique et peut maintenir sa stabilité dimensionnelle dans de nombreuses conditions de température élevée.systèmes de chauffage de laboratoire, des outils à semi-conducteurs et des chambres de procédés qui subissent un chauffage et un refroidissement répétés.

Ses performances thermiques dépendent encore de plusieurs facteurs pratiques:

• température de fonctionnement maximale;
• le taux de chauffage et de refroidissement;
• l'uniformité de la température;
• Les caractéristiques de l'appareil sont les suivantes:
• les dimensions des anneaux;
• une pression de contact localisée;
• l'état de la surface;
• Le stress interne existant.

Les anneaux de grand diamètre doivent donc être soutenus uniformément et ne pas être forcés dans des ensembles avec un espace libre insuffisant.

Le quartz est également résistant à de nombreux produits chimiques et acides, mais pas à tous les produits chimiques.L'acide fluorhydrique et certains matériaux alcalins chauds peuvent attaquer les surfaces de quartz, la compatibilité chimique doit donc être vérifiée avant utilisation.

Isolement électrique

Le quartz fondu est un matériau isolant électriquement. L'anneau peut donc être utilisé dans les équipements où une isolation électrique est nécessaire entre les composants conducteurs.

Les applications potentielles comprennent les ensembles situés à proximité:

• électrodes;
• sources de plasma;
• éléments de chauffage;
• Les éléments suivants sont utilisés:
• les capteurs;
• composants métalliques de la chambre;
• Zones de processus à haute tension.

Le corps à anneau large peut fournir à la fois une séparation mécanique et une isolation électrique, selon la configuration finale.

Sélection de la finition de surface

Le produit présenté a une surface annulaire semi-transparente ou glacée combinée à des bords polis plus clairs. Cette finition mixte est souvent créée intentionnellement selon la fonction de chaque zone.

Les options de surface disponibles sont les suivantes:

Finition au sol

Une surface de sol fournit une apparence mate uniforme et est couramment utilisée pour les zones de support non optiques.

Finition éclaboussée

Le lapage peut améliorer la planéité, le parallélisme et la consistance du contact par rapport au meulage ordinaire.

Polissage transparent

Le polissage peut augmenter la transparence et créer une surface plus lisse. Il peut être spécifié pour l'inspection visuelle, la transmission optique, la rétention réduite de résidus ou les zones de contact précises.

Polissage au feu

Le polissage au feu peut lisser les bords sélectionnés et réduire les marques d'usinage nettes.

Finition congelée

Une finition glacée contrôlée peut être utilisée pour réduire l'éblouissement ou fournir une surface non optique uniforme.

Des finitions différentes peuvent être appliquées à la face supérieure, à la face inférieure, au mur intérieur, au mur extérieur, aux marches et aux fentes de localisation.

Paramètres de fabrication personnalisés

Cette bague de quartz fondu est fabriquée selon des dimensions spécifiques au client.

• le diamètre extérieur global;
• le diamètre central de l'ouverture;
• épaisseur totale;
• largeur du corps de l'anneau;
• la hauteur du bord intérieur;
• largeur du bord intérieur;
• les dimensions de l'étape extérieure;
• Nombre de créneaux horaires de localisation;
• largeur et profondeur de l'ouverture;
• position angulaire de la fente;
• le rayon des bords intérieurs et extérieurs;
• la planéité de la surface;
• Parallélisme de surface;
• Concentricité interne et externe;
• Rondeur;
• la rugosité de la surface;
• une résistance à la combustion supérieure ou égale à 5 kPa;
• qualité du matériau;
• procédure de nettoyage;
• Méthode d'emballage

Un dessin complet doit indiquer clairement les surfaces de référence et les dimensions critiques.

Processus de fabrication

En fonction des dimensions du produit et du matériau vierge, la production peut consister:

• préparation en blanc de quartz;
• coupe circulaire de grand diamètre;
• Machinerie d'ouverture centrale;
• un débit de sortie de l'air supérieur à 100 W;
• un débit de sortie de l'appareil inférieur à 1 W;
• le broyage de surface;
• Machinerie à étapes;
• Machinerie à fente et en entaille;
• une résistance à la combustion à l'air comprise entre 5 °C et 10 °C;
• Le lapage de précision;
• Polissage localisé;
• Finition au feu;
• le nettoyage;
• inspection dimensionnelle;
• Emballage de protection.

Les grands composants en quartz nécessitent une manipulation prudente tout au long de la production, car une force locale excessive peut causer des dommages aux bords ou des fissures cachées.

Pour les applications particulièrement exigeantes, un prototype peut être produit en premier pour confirmer l'ajustement dimensionnel et la compatibilité de l'installation.

Applications éventuelles

L'anneau de maintien en quartz fondu en degrés peut être considéré comme:

• Les "technologies" visées au paragraphe 1 ne sont pas définies dans le présent paragraphe.
• équipement de traitement du plasma;
• Systèmes de gravure;
• équipement de dépôt;
• Les éléments suivants sont utilisés:
• équipement d'oxydation;
• outils de traitement des plaquettes;
• Systèmes de laboratoire à haute température;
• les appareils de détection des déchets;
• Les éléments suivants sont utilisés:
• les structures d'isolation thermique;
• équipement optique;
• instruments de traitement du gaz;
• équipement de recherche sur mesure;
• Machines industrielles de haute pureté.

Il peut servir de support, de support, d'alignement, de séparation, d'isolation ou de composant de protection.

Comme l'utilisation exacte ne peut être confirmée par l'apparence seule, les conditions de fonctionnement et les dessins d'assemblage doivent être examinés avant la fabrication finale.

Principaux avantages du produit

Compatibilité personnalisée des équipements

La géométrie complète de l'anneau peut être adaptée aux dimensions des équipements existants et aux interfaces d'assemblage.

Faible expansion thermique

Le quartz fondu offre une bonne stabilité dimensionnelle lors de nombreux processus de chauffage et de refroidissement.

Haute pureté du matériau

Les matières de haute pureté contribuent à réduire le risque de contamination dans les environnements de processus sensibles.

Conception annulaire intégrée

Le composant est fabriqué comme un seul anneau, évitant les joints entre plusieurs pièces assemblées.

Caractéristiques de positionnement précis

Les fentes extérieures et les surfaces à marches peuvent aider à contrôler l'orientation et la position d'installation.

Options de surface multiples

Les surfaces moulues, lavées, polies, glacées et brûlées peuvent être combinées en un seul composant.

Convient pour la personnalisation de petits lots

Les exigences relatives au prototype, à la pièce de rechange et à la production par lots peuvent être évaluées selon le dessin.

Contrôle de la qualité

L'inspection peut être effectuée à partir du dessin approuvé.

• le diamètre extérieur;
• le diamètre intérieur;
• épaisseur totale;
• la hauteur de l'escalier;
• largeur de l'étape;
• quantité de fente;
• les dimensions des fentes;
• position angulaire de la fente;
• Plateur;
• Parallélisme;
• Rondeur;
• Concentricité;
• la rugosité de la surface;
• Des rayures de surface;
• les puces de bordure;
• Des bulles visibles;
• les inclusions;
• La propreté;
• Condition de l'emballage

Les méthodes de mesure doivent être convenues à l'avance lorsque des tolérances très serrées sont requises, en particulier pour les anneaux de grande taille où les conditions de température et de support peuvent influer sur les résultats de mesure.

Options de nettoyage et d'emballage

Les services de nettoyage et d'emballage disponibles peuvent inclure:

• Nettoyage standard;
• le nettoyage par ultrasons;
• Rincage à l'eau désionisée;
• Nettoyage chimique de haute pureté;
• une manipulation compatible avec les salles blanches;
• Enveloppe de protection individuelle;
• sacs scellés à double couche;
• les supports de positionnement en mousse;
• Des caisses d'exportation rigides.

Le produit doit être appuyé sur une large surface pendant le transport, en évitant tout impact direct sur le bord extérieur ou l'ouverture interne.

Exigences de cotation

Veuillez fournir les informations suivantes:

1. le diamètre extérieur;
2. le diamètre intérieur de l'ouverture;
3. épaisseur totale;
4. les dimensions complètes de la section transversale en degrés;
5. Quantité et position des créneaux horaires de localisation;
6. Exigence de planéité;
7. l'exigence de parallélisme;
8. Exigence de concentricité;
9. les exigences relatives à la finition de surface;
10. de qualité de matériau de quartz;
11. température de fonctionnement;
12. exposition aux produits chimiques ou aux gaz de procédé;
13. Application de l'équipement
14. Quantité requise
15. Dessin ou échantillon original.

Pour les composants d'équipement de remplacement, fournir à la fois le dessin original et plusieurs photographies claires peut réduire le risque d'incompréhension dimensionnelle.

Questions fréquentes

Quelle est la différence entre cette bague de quartz et une bride de quartz standard?

Une bride de quartz standard est souvent associée à des connexions de tubes, des interfaces d'étanchéité ou des structures de trous de boulons.,Il peut encore être placé dans la catégorie des flanges de quartz en raison de sa grande géométrie annulaire à étapes.

Le bord intérieur surélevé peut-il être retiré ou remplacé?

Oui, son diamètre, sa hauteur, sa largeur, son rayon d'angle et sa finition peuvent être modifiés en fonction du dessin de l'équipement.

Des trous supplémentaires peuvent-ils être usinés dans l'anneau?

Les trous, les fentes, les zones de relief et les caractéristiques de positionnement peuvent être évalués. La faisabilité dépend de leurs dimensions, de leur emplacement, de la distance par rapport au bord, de l'épaisseur de l'anneau et de la résistance requise.
