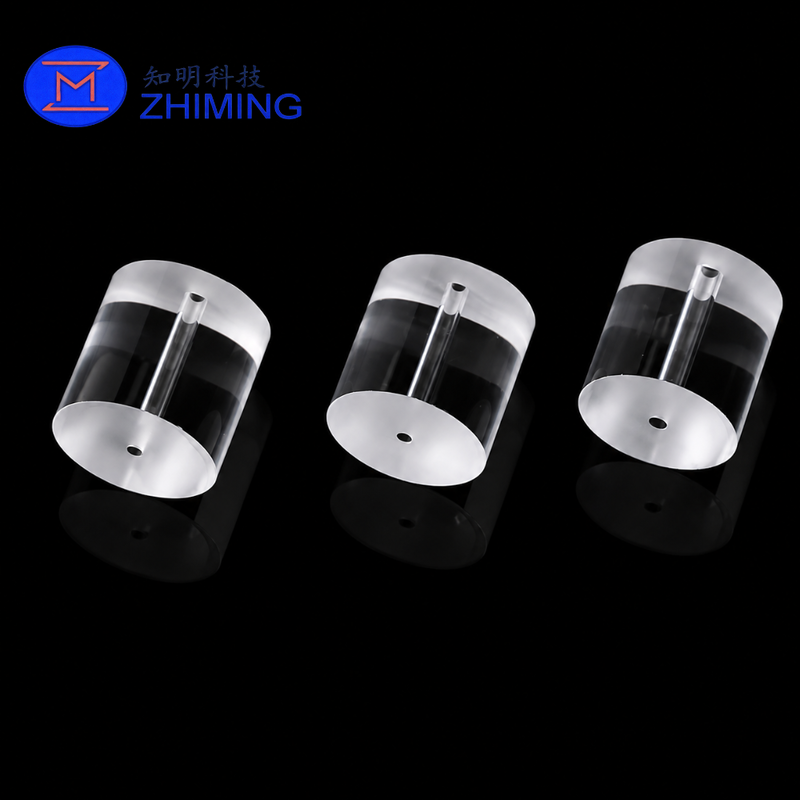

Ce tube de quartz à paroi épaisse personnalisé est un composant de quartz fondu compact et fabriqué avec précision avec un corps cylindrique court et un trou axial droit traversant le produit.Sa structure est différente de celle des tubes de quartz conventionnelsLe composant a un diamètre extérieur relativement grand, une longueur globale courte, une paroi transparente épaisse et deux faces finales circulaires plates.

Le produit contient un trou à travers continu. Il n'a pas de port capillaire latéral séparé.la paroi interne de l'orifice axial peut ressembler à un tube supplémentaire lorsqu'elle est vue sous certains anglesEn réalité, la structure interne visible appartient à l'aiguille unique.

En fonction de son utilisation prévue, ce produit peut également être décrit comme une pochette de quartz, une boîte de quartz, un espaceur de quartz, un cylindre de quartz court ou un tube de silice fondu de précision.diamètre intérieur, la longueur, l'état de la surface et les tolérances dimensionnelles peuvent être fabriquées selon les dessins du client.

Conception cylindrique courte et épaisse

La caractéristique la plus caractéristique de ce composant est sa forme cylindrique compacte. Comparé aux tubes de quartz standard, la paroi est considérablement plus épaisse par rapport au diamètre du trou intérieur.Cette conception fournit un matériel de quartz suffisant autour de l'ouverture et donne au composant une structure stable pendant l'usinage, le nettoyage, la manutention et l'installation.

La forme cylindrique courte est particulièrement adaptée aux ensembles où l'espace d'installation est limité.carbure de silicium, du verre ou d'autres composants en quartz.

Les fonctions possibles sont les suivantes:

• positionnement et espacement;
• Isolement électrique;
• isolation thermique;
• Protection contre les barres ou les fils;
• l'installation de capteurs;
• un système de guidage à gaz ou à liquide;
• Isolement par électrode;
• Alignement mécanique;
• Assemblage d'équipements de haute pureté.

La fonction finale dépend des dimensions, de l'environnement de fonctionnement, de la méthode d'assemblage et des exigences du processus.

Précision axiale à travers le forage

Un trou droit passe à travers le corps de quartz le long de sa direction longitudinale.Il peut également servir de passage pour le gaz ou le liquide dans des équipements de laboratoire et industriels personnalisés..

Le diamètre intérieur peut être personnalisé en fonction de la clearance de montage ou de la capacité de débit requise.et la concentricité peuvent également être contrôlées selon le dessin technique.

Pour les applications nécessitant un alignement précis, la relation entre le trou intérieur et la surface cylindrique externe est importante.Concentricité contrôlée aide le composant inséré rester correctement positionné à l'intérieur de la pochette de quartz.

Les conditions de forage disponibles peuvent inclure des surfaces standard usinées, moulues, nettoyées ou brûlées.et procédé de fabrication sélectionné.

Matériau de quartz fondu de haute pureté

Le tube peut être fabriqué à partir de quartz fondu ou de silice fondu sélectionné en fonction de l'application.et équipements de laboratoire en raison de sa combinaison de, propriétés électriques, chimiques et optiques.

Les principales caractéristiques du matériau sont les suivantes:

• Faible coefficient de dilatation thermique;
• Une bonne résistance aux chocs thermiques;
• Isolation électrique élevée;
• faible potentiel de contamination;
• Une bonne stabilité chimique;
• apparence transparente;
• Capacité à haute température;
• Bonne stabilité dimensionnelle dans des conditions contrôlées.

Le quartz industriel standard fondu, le quartz de haute pureté et des qualités de silice fondue sélectionnées peuvent être disponibles.transmission par longueur d'onde, le cycle thermique, l'atmosphère du procédé et l'exposition chimique.

Traitement de la face finale personnalisé

Les deux extrémités du tube sont constituées de surfaces circulaires plates, les faces peuvent être traitées à des niveaux différents selon que le composant est utilisé pour le positionnement, l'assemblage, leobservation optique, ou contact de scellement.

Les traitements finaux disponibles peuvent inclure:

• Le sol de précision;
• Lavé finement;
• à haute résistance à l'usure
• Les produits visés au paragraphe 1 ne doivent pas contenir:
• éclairés au feu;
• à l'aide d'un procédé similaire;
• Le bord est rond.

La planéité et le parallélisme peuvent être contrôlés lorsque la pièce doit être debout, s'adapter entre d'autres composants ou maintenir un alignement axial précis.

Les bords déchiquetés ou arrondis sont recommandés lorsque des manipulations répétées sont attendues.

Options de fabrication sur mesure

Ce produit est normalement fabriqué selon des exigences spécifiques du projet plutôt que d'être fourni comme un article standard fixe.

Les paramètres personnalisables sont les suivants:

Pour les petits trous intérieurs, les parois épaisses ou les exigences de concentricité serrées, la faisabilité de fabrication doit être évaluée avant la production.

Capacité de fabrication

En fonction des dimensions et de la quantité de commande requises, le composant peut être fabriqué à partir d'un tube de quartz à paroi épaisse en blanc ou usiné à partir d'un cylindre de quartz massif.

Les capacités de traitement disponibles peuvent inclure:

• coupe de précision;
• Pour les appareils de traitement de l'air
• une puissance de sortie supérieure à 50 W;
• un débit de sortie de l'appareil inférieur à 1 W;
• le broyage de la face finale;
• Le lapage;
• une résistance à la combustion de l'air supérieure à 1 kPa;
• polissage au feu;
• une résistance à la combustion à l'air comprise entre 5 °C et 10 °C;
• le nettoyage par ultrasons;
• Nettoyage à haute pureté;
• Emballage de protection sur mesure.

Des quantités de prototypes peuvent être produites pour la vérification dimensionnelle et de l'assemblage avant la fabrication en lots.

Applications typiques

Ce tube de quartz à paroi courte et épaisse peut être utilisé dans les équipements nécessitant une résistance thermique, une isolation électrique, une propreté chimique, une stabilité dimensionnelle ou une observation transparente.

Les applications typiques sont:

• équipement de traitement des semi-conducteurs;
• Les éléments suivants sont utilisés:
• instruments de laboratoire;
• équipement d'essai à haute température;
• Systèmes à vide;
• équipement de livraison de gaz;
• instruments d'analyse;
• équipement optique;
• Systèmes de traitement du plasma;
• composants de protection des capteurs;
• Les éléments suivants sont utilisés:
• isolant par thermocouple;
• appareils de traitement chimique;
• équipement de recherche;
• Ensembles de positionnement précis.

Pour les applications gazières ou liquides, la pression de travail, le débit, la température, la structure d'étanchéité et la méthode de raccordement doivent être confirmés avant la production.

Avantages du produit

Géométrie compacte

La conception cylindrique courte est adaptée aux équipements dont l'espace d'installation est limité.

Paroi de quartz épais

L'épaisseur substantielle de la paroi fournit une structure stable et permet d'incorporer un petit trou axial dans un corps de quartz relativement grand.

Taille personnalisée

Le diamètre du trou peut être adapté aux exigences des tiges, des fils, des capteurs, des électrodes, des fibres optiques ou du passage de fluide.

Construction transparente

Le corps transparent permet une inspection visuelle de l'ouverture interne et des composants insérés.

Matériau de haute pureté

Le quartz convient aux applications où le contrôle de la contamination et la propreté des matériaux sont importants.

Personnalisation de précision

Les dimensions, les tolérances, les surfaces des extrémités, la concentricité et les normes de nettoyage peuvent être fabriquées selon les dessins.

Inspection de la qualité

L'inspection peut être effectuée selon les spécifications techniques convenues.

• le diamètre extérieur;
• longueur totale;
• le diamètre du trou;
• épaisseur de paroi;
• position du forage;
• Légèreté du forage;
• Concentricité OD à ID;
• la planéité de la face finale;
• Parallélisme de la face finale;
• Des rayures de surface;
• les puces de bordure;
• Boules et inclusions visibles;
• la propreté des surfaces;
• Condition de l'emballage

Des dossiers d'inspection dimensionnelle et des photographies du produit peuvent être fournis si nécessaire.

Informations requises pour la soumission

Veuillez fournir les informations suivantes pour l'évaluation technique et le devis:

1. le diamètre extérieur;
2. longueur totale;
3. le diamètre du trou;
4. les tolérances dimensionnelles;
5. Exigence de concentricité;
6. Finition de la face finale;
7. traitement des bords;
8. "matériel" de quartz ou de qualité de pureté;
9. température de fonctionnement;
10. l'application prévue;
11. Les éléments suivants sont utilisés pour les systèmes d'exploitation:
12. Quantité de commande;
13. Dessin technique ou échantillon de référence.

Questions fréquentes

Ce produit est-il un tube de quartz ou une tige de quartz?

Il est classé comme un tube de quartz parce qu'il contient un trou traversant axiale. Cependant, son épaisseur de paroi et sa courte longueur lui donnent une apparence similaire à un cylindre de quartz foré.

A-t-il une porte capillaire latérale?

Non, le composant présenté a un seul axe à travers l'ouverture, il ne contient pas de port capillaire latéral indépendant.

Le trou peut-il être plus petit ou plus grand?

Oui, le diamètre du trou peut être personnalisé, la faisabilité dépend du diamètre extérieur, de la longueur, de l'épaisseur de la paroi, de la droiture et des exigences de tolérance.
