Gaufrette semi-isolante d'INP de phosphure d'indium de 4 pouces pour la diode laser de LD

Détails de produit

Lieu d'origine: La Chine

Nom de marque: zmkj

Numéro de modèle: InP-3inch

Conditions de paiement et d'expédition

Quantité de commande min: 10pcs

Prix: by case

Détails d'emballage: caisse simple de gaufrette

Délai de livraison: 3-4weeks

Capacité d'approvisionnement: 1000pcs/month

Obtenez le meilleur prix
Le point fort:

gaufrette d'INP

,

substrat de MgO

matériaux:
Monocristal d'INP
Industrie:
substrats de semi-conducteur, dispositif,
Couleur:
Noir
Type:
type semi-
Diamètre:
100mm 4inch
Épaisseur:
625um ou 350um
matériaux:
Monocristal d'INP
Industrie:
substrats de semi-conducteur, dispositif,
Couleur:
Noir
Type:
type semi-
Diamètre:
100mm 4inch
Épaisseur:
625um ou 350um
Gaufrette semi-isolante d'INP de phosphure d'indium de 4 pouces pour la diode laser de LD

gaufrette semi-isolante d'INP de phosphure d'indium 4inch pour la diode laser de LD, gaufrette de semi-conducteur, gaufrette d'INP 3inch, substrats d'INP du monocristal wafer2inch 3inch 4inch pour l'application de LD, gaufrette de semi-conducteur, gaufrette d'INP, gaufrette de monocristal



L'INP présentent


Monocristal d'INP
Gaufrette semi-isolante d'INP de phosphure d'indium de 4 pouces pour la diode laser de LD 0

Gaufrette semi-isolante d'INP de phosphure d'indium de 4 pouces pour la diode laser de LD 1

 la croissance (méthode modifiée de Czochralski) est employée pour tirer un simple



cristal par un liquide borique d'oxyde encapsulant à partir d'une graine.

Le dopant (Fe, S, Sn ou Zn) est ajouté au creuset avec le polycrystal. La haute pression est appliquée à l'intérieur de la chambre pour empêcher la décomposition de la société de l'indium Phosphide.he a développé un processus pour rapporter la pureté entièrement stoechiométrique et grande et le bas monocristal d'INP de densité de dislocation.

La technique de tCZ s'améliore sur les mercis de méthode de LEC

à une technologie thermique de cloison en liaison avec un numérique

modélisation des états thermiques de croissance. le tCZ est un rentable

technologie mûre avec la reproductibilité de haute qualité du boule au boule



Spécifications





Le Fe a enduit l'INP

Caractéristiques semi-isolantes d'INP

Méthode de croissance VGF
Dopant Fer (Fe)
Forme de gaufrette Rond (diamètre : 2", 3", ET 4")
Orientation extérieure (100) ±0.5°

Orientations de *Other peut-être disponibles sur demande

Résistivité (Ω.cm) ≥0.5 × 107
Mobilité (cm2/V.S) ≥ 1 000
Densité de lancement gravure à l'eau forte (cm2) 1,500-5,000



Diamètre de gaufrette (millimètres) 50.8±0.3 76.2±0.3 100±0.3
Épaisseur (µm) 350±25 625±25 625±25
TTV [P/P] (µm) ≤ 10 ≤ 10 ≤ 10
TTV [P/E] (µm) ≤ 10 ≤ 15 ≤ 15
CHAÎNE (µm) ≤ 15 ≤ 15 ≤ 15
DE (millimètres) 17±1 22±1 32.5±1
DE/SI (millimètres) 7±1 12±1 18±1
Polish* E/E, P/E, P/P E/E, P/E, P/P E/E, P/E, P/P

*E=Etched, P=Polished

Note : D'autres caractéristiques peut-être disponibles sur demande



n- et INP de type p

Caractéristiques semi-conductrices d'INP

Méthode de croissance VGF
Dopant de type n : S, Sn ET non dopé ; de type p : Zn
Forme de gaufrette Rond (diamètre : 2", 3", ET 4")
Orientation extérieure (100) ±0.5°

Orientations de *Other peut-être disponibles sur demande

Dopant S et Sn (de type n) Non dopé (de type n) Zn (de type p)
Concentration en transporteur (cm-3) (0.8-8) × 1018 × 1015 (de 1-10) (0.8-8) ×1018
Mobilité (cm2/V.S.) × 103 (de 1-2.5) × 103 (de 3-5) 50-100
Densité de lancement gravure à l'eau forte (cm2) 100-5,000 ≤ 5000 ≤ 500
Diamètre de gaufrette (millimètres) 50.8±0.3 76.2±0.3 100±0.3
Épaisseur (µm) 350±25 625±25 625±25
TTV [P/P] (µm) ≤ 10 ≤ 10 ≤ 10
TTV [P/E] (µm) ≤ 10 ≤ 15 ≤ 15
CHAÎNE (µm) ≤ 15 ≤ 15 ≤ 15
DE (millimètres) 17±1 22±1 32.5±1
DE/SI (millimètres) 7±1 12±1 18±1
Polish* E/E, P/E, P/P E/E, P/E, P/P E/E, P/E, P/P

*E=Etched, P=Polished

Note : D'autres caractéristiques peut-être disponibles sur demande



Traitement de gaufrette d'INP
Gaufrette semi-isolante d'INP de phosphure d'indium de 4 pouces pour la diode laser de LD 0
Chaque lingot est coupé en gaufrettes qui sont enroulées, poli et surface préparée pour l'épitaxie. Le processus global est détaillé ci-dessous.

Gaufrette semi-isolante d'INP de phosphure d'indium de 4 pouces pour la diode laser de LD 3
Spécifications et identification plates L'orientation est indiquée sur les gaufrettes par deux appartements (longtemps plats pour l'orientation, le petit appartement pour l'identification). Habituellement la norme d'E.J. (entre l'Europe et le Japon) est employée. La configuration plate alternative (États-Unis) est en grande partie employée pour Ø 4" des gaufrettes.
Gaufrette semi-isolante d'INP de phosphure d'indium de 4 pouces pour la diode laser de LD 3
Orientation du boule Des gaufrettes précises (100) ou misoriented sont offertes.
Gaufrette semi-isolante d'INP de phosphure d'indium de 4 pouces pour la diode laser de LD 3
Exactitude de l'orientation de DE En réponse aux besoins de l'industrie optoélectronique, nous gaufrettes d'offres avec l'excellente exactitude du de l'orientation : < 0="">
Gaufrette semi-isolante d'INP de phosphure d'indium de 4 pouces pour la diode laser de LD 3
Profil de bord Il y a deux Spéc. communes : bord chimique traitant ou traitant mécanique de bord (avec une broyeur de bord).
Gaufrette semi-isolante d'INP de phosphure d'indium de 4 pouces pour la diode laser de LD 3
Polonais Des gaufrettes sont polies au moyen d'un processus produit-mécanique ayant pour résultat une surface plate et sans dommage. nous fournit les deux (avec l'arrière enroulé et gravé à l'eau-forte) gaufrettes polies polies et du côté simple du côté double.
Gaufrette semi-isolante d'INP de phosphure d'indium de 4 pouces pour la diode laser de LD 3
Préparation de la surface et emballage finaux Les gaufrettes passent par beaucoup d'étapes chimiques pour éliminer l'oxyde produit pendant le polissage et pour créer une surface propre avec la couche stable et uniforme d'oxyde qui est prête pour la croissance épitaxiale - la surface epiready et celle ramène des oligoéléments à extrêmement - les niveaux bas. Après inspection finale, les gaufrettes sont empaquetées d'une manière dont maintient la propreté extérieure.
Les instructions spécifiques pour le retrait d'oxyde sont disponibles pour tous les types de technologies épitaxiales (MOCVD, MBE).
Gaufrette semi-isolante d'INP de phosphure d'indium de 4 pouces pour la diode laser de LD 3
Base de données En tant qu'élément de notre programme à régulation de processus/total statistique de gestion de la qualité, la base de données étendue enregistrant les propriétés électriques et mécaniques pour chaque lingot aussi bien qu'analyse en cristal de qualité et extérieure des gaufrettes sont disponible. À chaque étape de la fabrication, le produit est inspecté avant le dépassement à la prochaine étape pour maintenir un haut niveau de la cohérence de qualité de la gaufrette à la gaufrette et du boule au boule.



Gaufrette semi-isolante d'INP de phosphure d'indium de 4 pouces pour la diode laser de LD 10Gaufrette semi-isolante d'INP de phosphure d'indium de 4 pouces pour la diode laser de LD 11

Gaufrette semi-isolante d'INP de phosphure d'indium de 4 pouces pour la diode laser de LD 12

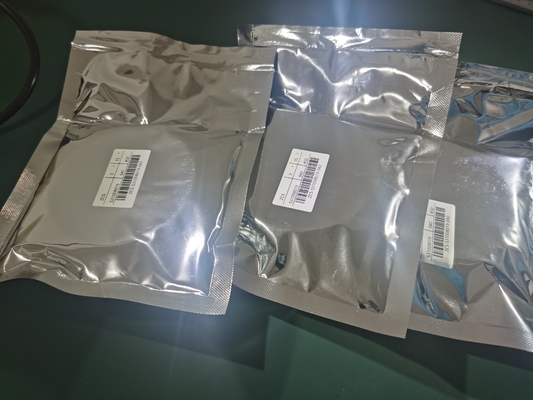

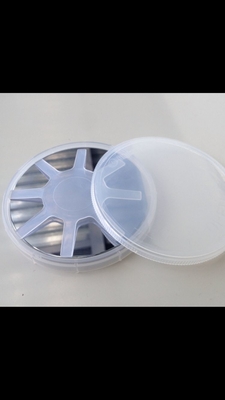

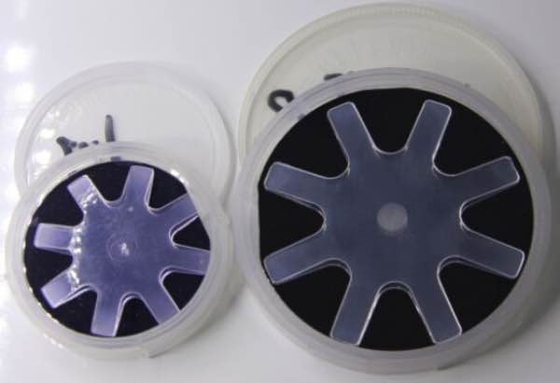

Paquet et livraison



Gaufrette semi-isolante d'INP de phosphure d'indium de 4 pouces pour la diode laser de LD 13

Gaufrette semi-isolante d'INP de phosphure d'indium de 4 pouces pour la diode laser de LD 14

FAQ :

Q : Quel est votre MOQ et délai de livraison ?

: (1) pour l'inventaire, le MOQ est 5 PCs.

(2) pour les produits adaptés aux besoins du client, le MOQ est 10-30 PCs.

  (3) pour les produits adaptés aux besoins du client, le délai de livraison dans 10days, taille custiomzed pour 2-3weeks
