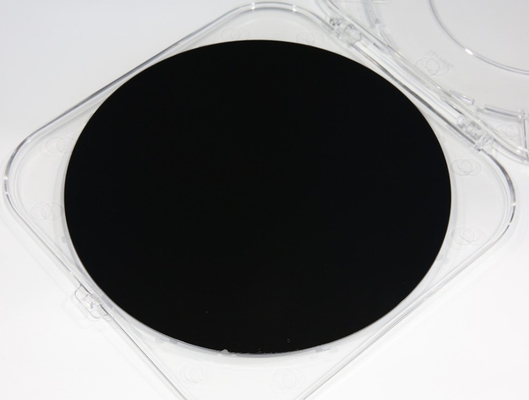

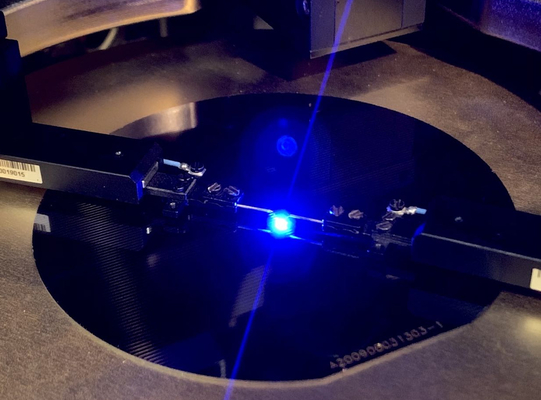

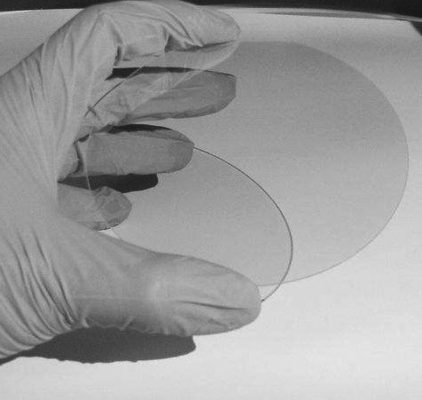

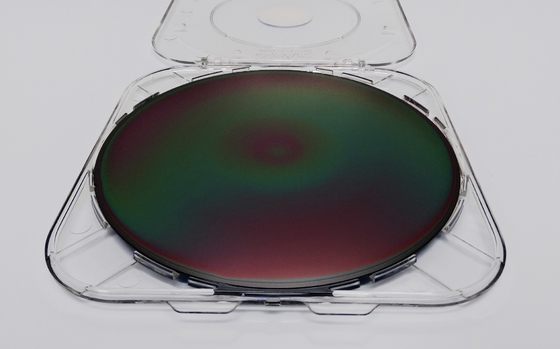

8INCH 12INCH 6INCH GaN-Sur-SI EPI-WAFERS pour l'application de la puissance rf LED

Lieu d'origine La Chine
Nom de marque ZMSH
Certification rohs
Numéro de modèle GaN-SUR-silicium 6/8/12INCH
Détails de produit
La pureté:
990,9%
Application du projet:
alliages à basse température
Une fois de plus.:
247-129-0
Norme de qualité:
Grade industriel
Résultats:
GaN
Le numéro CAS.:
- Je ne sais pas.
Surligner:

Gaufrette industrielle de la catégorie SI Epi

,

GaN Si Epi Wafer

,

Substrats de nitrure en aluminium de la puissance rf

Description de produit

8 pouces 12 pouces 6 pouces GAN-ON-SI EPI-WAFERS pour pour la puissance RF LED



Wafer épitaxial GaN (GaN EPI sur le silicium)
Le nitrure de gallium (GaN) a été largement utilisé dans les appareils électriques et les diodes électroluminescentes bleues en raison de son large écart d'énergie.


Introduction au projet
Il existe un besoin croissant d'économie d'énergie et de progrès dans les systèmes d'information et de communication.Nous avons développé un substrat semi-conducteur à large bande avec du nitrure de gallium (GaN) comme matériau semi-conducteur de nouvelle génération.
Concept: en cultivant des films minces de GaN monocristallins sur des substrats de silicium, nous pouvons produire de grands substrats semi-conducteurs peu coûteux pour les appareils de nouvelle génération

.
Cible: pour les appareils électroménagers: interrupteurs et onduleurs dont la tension de panne est de centaines; pour les stations de base de téléphonie mobile: transistors haute puissance et haute fréquence.
Avantages: nos substrats en silicium sont moins chers à cultiver que les autres substrats en carbure de silicium ou en saphir, et nous pouvons fournir des dispositifs GaN adaptés aux exigences du client.


Glossaire
écart de large bande
Band gap refers to the energy field formed by the band structure in a crystal that does not contain electrons (semiconductor materials with a band gap larger than silicon are often referred to as wide band gap semiconductors)Matériau à large bande avec une bonne transparence optique et une tension de rupture électrique élevée


Hétérojunction
En général, dans le domaine des semi-conducteurs, des films relativement minces de matériaux semi-conducteurs à composition différente sont empilés.Pour les cristaux mixtes, des hétérojointes avec des interfaces atomiquement lisses et de bonnes propriétés d'interface sont obtenues.



Spécifications des plaquettes Epi LED à GaN bleu sur Si
ZMSH Semiconductor s'est engagé à produire des plaquettes GaN LED sur des substrats de Si
une taille de gaufre comprise entre 100 mm et 200 mm. La qualité de la gaufre est conforme aux spécifications suivantes:

8INCH 12INCH 6INCH GaN-Sur-SI EPI-WAFERS pour l'application de la puissance rf LED 0
8INCH 12INCH 6INCH GaN-Sur-SI EPI-WAFERS pour l'application de la puissance rf LED 1
Nous nous engageons à fournir des épi-wafers GaN de haute qualité pour les applications électroniques de puissance, RF et Micro-LED.

Historique • Fondée en 2012 en tant qu'épi-fonderie pure de plaquettes GaN
Technologie • Technologie brevetée couvrant l'ingénierie du substrat, la conception du tampon, la région active
optimisation pour des épi-structures de haute qualité, plates et exemptes de fissures.

• Les membres de l'équipe technique de base ont tous plus de 10 ans d'expérience en GaN
Capacité
• salle blanche de classe 1000 de 3300 m2
• 200 000 pièces par an pour les épi-plaquettes GaN de 150 mm
Produit
La diversité
• GaN sur Si (jusqu'à 300 mm)
• GaN sur SiC (jusqu'à 150 mm)
• GaN-sur-HR_Si (jusqu'à 200 mm)
• GaN sur le saphir (jusqu'à 150 mm)
• GaN sur GaN
• 400 brevets déposés en Chine, aux États-Unis, au Japon, etc.
avec > 100 octroyés
• Licence de 80 brevets auprès de imec
• Certificat ISO9001:2015 pour la conception et le fonctionnement
fabrication de matériaux à base de GaN epi
