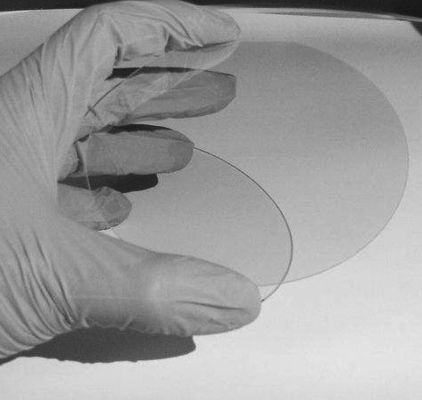

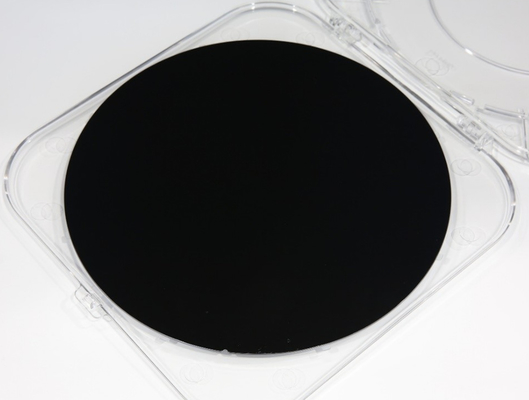

gaufrettes de 4Inch 6INCH GaN-sur-SI GaN-sur-SIC Epi pour l'application de rf

4Inch 6INCH  GaN-on-Si GaN-on-SiC Epi Wafers For RF Application
4Inch 6INCH  GaN-on-Si GaN-on-SiC Epi Wafers For RF Application 4Inch 6INCH  GaN-on-Si GaN-on-SiC Epi Wafers For RF Application 4Inch 6INCH  GaN-on-Si GaN-on-SiC Epi Wafers For RF Application 4Inch 6INCH  GaN-on-Si GaN-on-SiC Epi Wafers For RF Application

Image Grand :  gaufrettes de 4Inch 6INCH GaN-sur-SI GaN-sur-SIC Epi pour l'application de rf

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: ZMSH
Certification: rohs
Numéro de modèle: GaN-SUR-silicium 6/8/12INCH
Conditions de paiement et expédition:
Quantité de commande min: 1PCS
Prix: by case

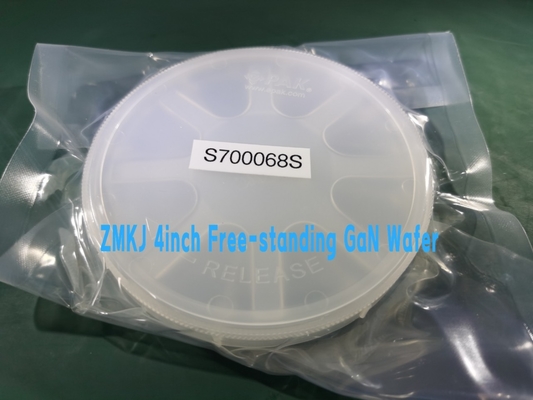

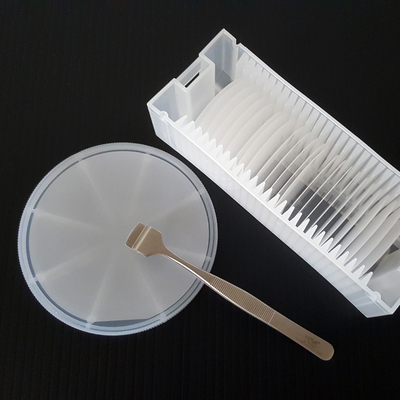

Détails d'emballage: conteneur de gaufrette ou boîte simple du cassettle 25pcs
Délai de livraison: 2-4weeks
Conditions de paiement: T/T, Western Union
Capacité d'approvisionnement: 100pcs
Description de produit détaillée
Matériaux: sous-produit de silicium épaisseur de la couche epi: 2-7um
Matériel: Wafer au nitrure de gallium Fabrication traditionnelle utilisant: Épitasie par faisceau moléculaire
Nombre de pièces: 1 pièces Taille: 4 pouces / 6 pouces / 8 pouces / 12 pouces
Application du projet: Application des micro-LED Utilisation électronique: électronique, circuits de commutation à grande vitesse, circuits infrarouges
Mettre en évidence:

GaN Silicon Substrate

,

Gaufrette d'arséniure de gallium de 4 pouces

,

Substrats de semi-conducteur pour l'application de rf

Les écouteurs à puce de 8 pouces, 12 pouces et 6 pouces pour les micro-LED

8 pouces 100 mm 150 mm 200 mm 300 mm GAN-ON-SI EPI-WAFERS pour une application électrique

Wafer épitaxial GaN (GaN EPI sur le silicium)
Le nitrure de gallium (GaN) a été largement utilisé dans les appareils électriques et les diodes électroluminescentes bleues en raison de son large écart d'énergie.


Introduction au projet
Il existe un besoin croissant d'économie d'énergie et de progrès dans les systèmes d'information et de communication.Nous avons développé un substrat semi-conducteur à large bande avec du nitrure de gallium (GaN) comme matériau semi-conducteur de nouvelle génération.
Concept: en cultivant des films minces de GaN monocristallins sur des substrats de silicium, nous pouvons produire de grands substrats semi-conducteurs peu coûteux pour les appareils de nouvelle génération

.
Cible: pour les appareils électroménagers: interrupteurs et onduleurs dont la tension de panne est de centaines; pour les stations de base de téléphonie mobile: transistors haute puissance et haute fréquence.
Avantages: nos substrats en silicium sont moins chers à cultiver que les autres substrats en carbure de silicium ou en saphir, et nous pouvons fournir des dispositifs GaN adaptés aux exigences du client.


Glossaire
écart de large bande
Band gap refers to the energy field formed by the band structure in a crystal that does not contain electrons (semiconductor materials with a band gap larger than silicon are often referred to as wide band gap semiconductors)Matériau à large bande avec une bonne transparence optique et une tension de rupture électrique élevée


Hétérojunction
En général, dans le domaine des semi-conducteurs, des films relativement minces de matériaux semi-conducteurs à composition différente sont empilés.Pour les cristaux mixtes, des hétérojointes avec des interfaces atomiquement lisses et de bonnes propriétés d'interface sont obtenues.

Spécifications pour les plaquettes épi pour applications électriques à base de GaN-sur-Si
Spécification du produit
Titres Values/Proportion
Substrate Si
Le diamètre de la gaufre est de 100 mm, 150 mm, 200 mm, 300 mm
Épaisseur de la couche épi 2-7 μm
Arc de gaufre < 30 μm, typique
Morphologie de surface RMS < 0,5 nm en 5 × 5 μm2
Barrière AlXGa1-XN, 0
couche de cap In situ SiN ou GaN (mode D); p-GaN (mode E)
Densité 2DEG > 9E12/cm2 (20 nm Al0,25GaN, 150 mm)
Mobilité électronique > 1800 cm2 /Vs (20 nm Al0.25GaN, 150 mm)
FSpécifications des plaquettes Epi pour les applications RF GaN-sur-SiAppliquerles valeurs/la portée
Substrate HR_Si / SiC
Diamètre de la gaufre 100 mm, 150 mm pour le SiC,
100 mm, 150 mm, 200 mm pour le HR_Si
Épaisseur de la couche épi 2-3 μm
Arc de gaufre < 30 μm, typique
Morphologie de surface RMS < 0,5 nm en 5 × 5 μm2
Barrière AlGaN ou AlN ou InAlN
Couche de cap In situ SiN ou GaN
gaufrettes de 4Inch 6INCH GaN-sur-SI GaN-sur-SIC Epi pour l'application de rf 0
gaufrettes de 4Inch 6INCH GaN-sur-SI GaN-sur-SIC Epi pour l'application de rf 1
• Les membres de l'équipe technique de base ont tous plus de 10 ans d'expérience en GaN
Capacité
• salle blanche de classe 1000 de 3300 m2
• 200 000 pièces par an pour les épi-plaquettes GaN de 150 mm
Produit
La diversité
• GaN sur Si (jusqu'à 300 mm)
• GaN sur SiC (jusqu'à 150 mm)
• GaN-sur-HR_Si (jusqu'à 200 mm)
• GaN sur le saphir (jusqu'à 150 mm)
• GaN sur GaN
• 400 brevets déposés en Chine, aux États-Unis, au Japon, etc.
avec > 100 octroyés
• Licence de 80 brevets auprès de imec
• Certificat ISO9001:2015 pour la conception et le fonctionnement
fabrication de matériaux à base de GaN epi

FAQ:

Q: Quel est votre MOQ?

R: (1) Pour l'inventaire, le MOQ est de 1pcs.

(2) Pour les produits personnalisés, le MOQ est de 5 pièces.

Q: Quel est le mode d'expédition et le coût?

R: Nous acceptons DHL, Fedex, EMS, etc.

(2) Si vous avez votre propre compte express, c'est génial. Sinon, nous pourrions vous aider à les expédier.

Le fret est conforme au règlement effectif.

Q: Quel est le délai de livraison?

Pour l'inventaire: la livraison est de 5 jours ouvrables après la commande.

Pour les produits sur mesure: la livraison est de 2 ou 3 semaines après la commande.

Q: Avez-vous des produits standard?

R: Nos produits standard en stock. comme 4 pouces 0,65 mm,0Une gaufre de 5 mm.

Q: Comment payer?

A: 50% de dépôt, laissé avant la livraison T/T,

Q: Puis-je personnaliser les produits en fonction de mes besoins?

R: Oui, nous pouvons personnaliser le matériau, les spécifications et le revêtement optique pour votre optique

composants en fonction de vos besoins.
