gaufrettes de substrats de GE de monocristaux de germanium de 4inch 6inch, lentille optique adaptée aux besoins du client de GE

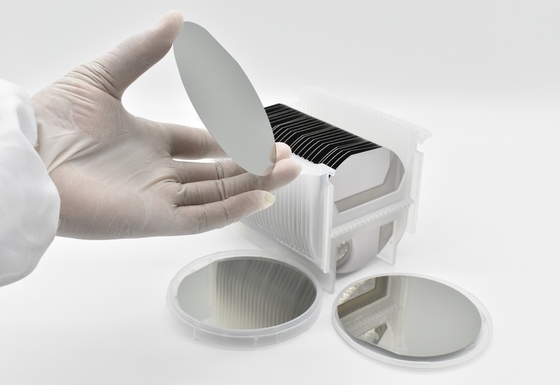

gaufrettes de type n de type p de germanium de substrat de GE de 2inch 3inch 4inch
Substrats de germanium
Application : gaufrette de germanium utilisée dans la production du dispositif de semi-conducteur, circuit optique de rayon infrarouge, matériel de descente de pile solaire.
| Termes principaux de propriété |
|
|
| Méthode de production |
Méthode de Czochralski (CZ) |
|
| Crystal Structure |
Cube |
|
| Constante de trellis |
a=5.65754Å |
|
| Densité |
5.323g/cm3 |
|
| Point de fusion |
937.4℃ |
|
| Matériel enduit |
Aucun n'a enduit ou Sb enduit |
L'indium ou le gallium a enduit |
| Type |
/N |
P |
| Résistivité |
>35Ωcm0.05Ωcm |
0.05~0.1Ωcm |
| EPD |
<4> | <4> |
| Taille |
10x3,10x5,10x10,15x15, 20x15,20x20, |
|
| |
dia2 » x0.33mmdia2 » x0.43mm15x15mm |
| Épaisseur |
0.5mm, 1.0mm |
| Polonais |
Visage simple ou double visage |
| Orientation |
<100><110><111>, ±0.5º |
| Exactitude directionnelle de visage en cristal |
±0.5° |
| Exactitude directionnelle de bord |
2° (la demande spéciale pourrait être adaptée aux besoins du client sous 1°) |
| Biseau cisaillant l'exactitude directionnelle |
Adapté aux besoins du client par demande spéciale, direction de processus de bord par angle spécial (inclination 1°-45°) de gaufrette |
| Ra : |
≤5Å (5µm×5µm) |
| Paquet |
Sac de nettoyage de 100 catégories, pièce de nettoyage 1000Grade superbe |
Le germanium (GE) est le matériel préféré de lentille et de fenêtre pour les systèmes infrarouges de représentation de haute performance dans um la bande de la longueur d'onde 8-12. Son indice de réfraction élevé fait l'idéal de GE pour des systèmes de représentation de puissance faible en raison de la courbure extérieure minimum. L'aberration chromatique est petite, souvent éliminant le besoin de correction.
Le germanium est le plus très utilisé pour des lentilles et des fenêtres dans des systèmes d'IR fonctionnant dans um la gamme 2 um - 12. Sa transmission est très thermo-sensible, devenir opaque près de l'environnement 100°C. ne pose pas des problèmes parce que le germanium est inerte, mécaniquement rocailleux, et assez dur.
Le germanium est un matériel élevé d'index qui est employé pour fabriquer des prismes totale atténué de la réflexion (ATR) pour la spectroscopie. Son indice de réfraction est un tel ce germanium fait un beamsplitter naturel efficace de 50% sans besoin de revêtements. Il est également employé intensivement comme substrat pour la production des filtres optiques. Le germanium couvre la totalité de la bande thermique du micron 8-14 et est employé dans des systèmes de lentille pour la formation d'images thermiques. Ce peut être l'AR enduite du diamant produisant un avant extrêmement dur optique.
Application comme fenêtre, lentille, beamsplitter, prisme d'ATR ou filtre dans des spectromètres et dans la formation d'images thermiques.

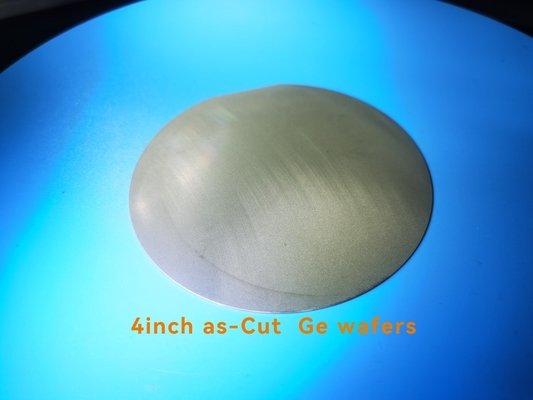

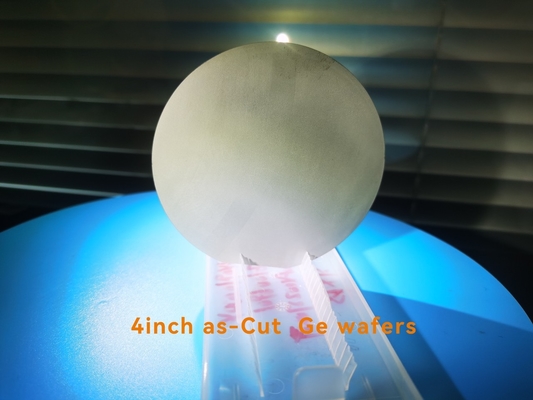

Gaufrette de GE :
| Méthode de croissance |
La CZ |
| Dopant |
de type p : GA |
de type n : As |
| Forme de gaufrette |
Rond (diamètre : 2' “, 3" “, 4" “) |
| Orientation extérieure * |
(100) ±0.5° |
| * d'autres orientations peut-être disponibles sur demande |
| Résistivité (Ω.cm) |
Au besoin |
| Densité de lancement gravure à l'eau forte (cm2) |
≤ 300 |
| Épaisseur (µm) |
500±50um |
| TTV [P/P] (µm) |
≤ 20 |
| CHAÎNE (µm) |
≤ 20 |
| SI ** (millimètres) |
32.5±1 |
| ** Si nécessaire par le client |
| La partie antérieure extérieure a poli |
E/E, P/E, P/G |
| Caractéristique du produit pour la lentille optique de GE |
| applications : |
lentille optique infrarouge |
Absorptivité |
≤0.03 |
| diamètre (millimètre) : |
12mm-380mm |
Module de la rupture |
≥75 |
| longueur (millimètre) : |
adapté aux besoins du client |
Dureté (kg/cm2) : |
800 |
| résistance : |
1-50Ω, ≥50Ω |
Densité (g/cm3) : |
5,33 |
| : |
10% |
Jeune module (Gpa) : |
103 |
| orientation : |
111 |
Le coefficient de Poisson : |
0,28 |
|
outre de l'orientation :
|
0.5º |
Conduction thermique (Wm-1k-1) : |
59 |
| type : |
Type de N |
expansivity thermique |
6,1 |
| indice de réfraction (10µm) : |
4,0026 |
HeatCal/spécifique (g.k) : |
0,074 |
| |
<1>
| Point de fusion (℃) : |
937 |
|
coefficient thermique d'indice de réfraction
(10.6µm, 10ˉ6/℃ˉ1) :
|
400 |
Constante diélectrique | constante diélectrique : 16 |
16 |
| Produits finis optiques de fenêtres |
Gaufrette de GE pour la catégorie optique :
| SL.No |
Caractéristiques matérielles : |
|
| 1 |
Forme cristalline : |
Polycristallin |
| 2 |
Type de conductivité : |
de type n |
| 3 |
Coefficient d'absorption, à 25°C |
0.035cm-1 @10.6µm maximum |
| 4 |
Résistivité typique : |
3-40 ohm-cm |
| 5 |
taille |
dia1-150mmxthickness0.5-20mm |
| 6 |
Dureté de Mohs : |
6,3 |
| 7 |
Contenu d'oxygène : |
< 0="">
|
| 8 |
Trous et inclusions : |
<0>
|
| 9 |
surface |
lapped/1sp/2sp |
| 10 |
S/D |
40/20,20/10,60/40,80/50, |
| |
|
|
FAQ :
Q : Quel est votre MOQ ?
: (1) pour l'inventaire, le MOQ est 3pcs.
(2) pour les produits adaptés aux besoins du client, le MOQ est 25pcs.
Q : Quel est le délai de livraison ?
: (1) pour les produits standard
Pour l'inventaire : la livraison est pendant 5 jours ouvrables après que vous passez la commande.
Pour les produits adaptés aux besoins du client : la livraison est 2 ou pendant 3 semaines après que vous passez la commande.
(2) pour les produits en forme spéciale, la livraison est 4 semaines de travail après que vous passiez la commande.
Q : comment la manière va-t-elle de l'expédition et du coût ?
: (1) nous acceptons DHL, Fedex, SME etc. d'ici 100% à l'avance avant la livraison.
(2) si vous avez votre propre compte exprès, il est grand. Sinon, nous pourrions vous aider à les embarquer.
Le fret est conforme au règlement réel.
Q : Est-ce que je peux adapter les produits aux besoins du client basés sur mon besoin ?
: Oui, nous pouvons adapter le matériel aux besoins du client, caractéristiques pour vos composants optiques
basé sur vos besoins.
