Détails de produit
Lieu d'origine: La Chine
Nom de marque: ZMSH
Certification: ROHS
Numéro de modèle: Ge-001
Conditions de paiement et d'expédition
Quantité de commande min: 10pcs
Prix: by case
Détails d'emballage: caisse simple de gaufrette
Délai de livraison: 1-4weeks
Conditions de paiement: Western Union, T/T
Capacité d'approvisionnement: 1000pcs/month
Matériaux: |
Monocristal de GE |
industrie: |
fenêtres 8-14um optiques infrarouges |
Type: |
N-type/P-Type/non dopé |
Diamètre: |
0.5~150mm |
Surface: |
poli/etced |
Épaisseur: |
0.5mm |
Résistivité: |
0.1~60ohm.cm |
Planéité: |
<1> |
Revêtement: |
OK |
Matériaux: |
Monocristal de GE |
industrie: |
fenêtres 8-14um optiques infrarouges |
Type: |
N-type/P-Type/non dopé |
Diamètre: |
0.5~150mm |
Surface: |
poli/etced |
Épaisseur: |
0.5mm |
Résistivité: |
0.1~60ohm.cm |
Planéité: |
<1> |
Revêtement: |
OK |
germanium de 4inch 6inch
Gaufrettes de substrats de GE de monocristaux, lentille optique adaptée aux besoins du client de GE
gaufrettes de type n de type p de germanium de substrat de GE de 2inch 3inch 4inch
Substrats de germanium
Application : gaufrette de germanium utilisée dans la production du dispositif de semi-conducteur, circuit optique de rayon infrarouge, matériel de descente de pile solaire.
| Termes principaux de propriété | ||
| Méthode de production | Méthode de Czochralski (CZ) | |
| Crystal Structure | Cube | |
| Constante de trellis | a=5.65754Å | |
| Densité | 5.323g/cm3 | |
| Point de fusion | 937.4℃ | |
| Matériel enduit | Aucun n'a enduit ou Sb enduit | L'indium ou le gallium a enduit |
| Type | /N | P |
| Résistivité | >35Ωcm0.05Ωcm | 0.05~0.1Ωcm |
| EPD | <4> | <4> |
| Taille | 10x3,10x5,10x10,15x15, 20x15,20x20, |
| dia2 » x0.33mmdia2 » x0.43mm15x15mm | |
| Épaisseur | 0.5mm, 1.0mm |
| Polonais | Visage simple ou double visage |
| Orientation | <100><110><111>, ±0.5º |
| Exactitude directionnelle de visage en cristal | ±0.5° |
| Exactitude directionnelle de bord | 2° (la demande spéciale pourrait être adaptée aux besoins du client sous 1°) |
| Biseau cisaillant l'exactitude directionnelle | Adapté aux besoins du client par demande spéciale, direction de processus de bord par angle spécial (inclination 1°-45°) de gaufrette |
| Ra : | ≤5Å (5µm×5µm) |
| Paquet | Sac de nettoyage de 100 catégories, pièce de nettoyage 1000Grade superbe |

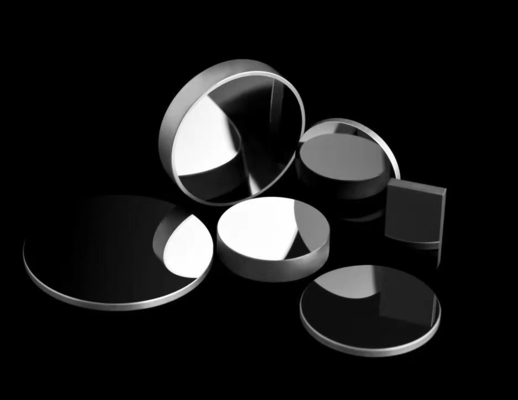

Le germanium (GE) est le matériel préféré de lentille et de fenêtre pour les systèmes infrarouges de représentation de haute performance dans um la bande de la longueur d'onde 8-12. Son indice de réfraction élevé fait l'idéal de GE pour des systèmes de représentation de puissance faible en raison de la courbure extérieure minimum. L'aberration chromatique est petite, souvent éliminant le besoin de correction.

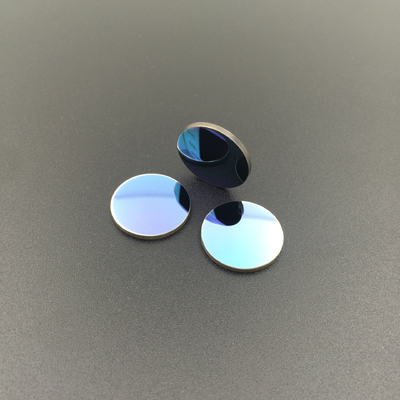

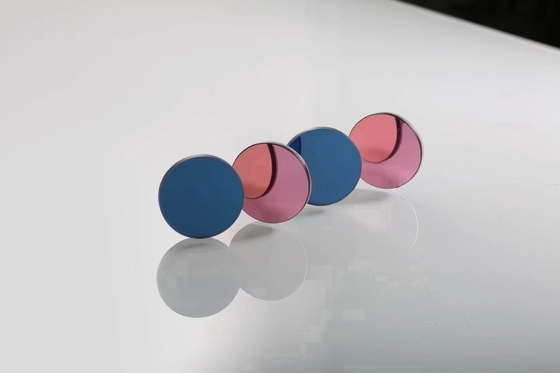

En raison de sa dureté élevée de Knoop, germanium est employé souvent dans les systèmes infrarouges qui exigent un degré plus élevé de dureté. En raison de son indice de réfraction élevé, nous enduisons habituellement le germanium du revêtement d'antiréflexion. Les bandes de fréquences communes sont 3~12um ou 8~12um.
Après que le germanium soit chauffé, sa transmissivité spécifique diminuera avec l'augmentation de la température. À proprement parler, le germanium mieux est employé dans un environnement où la température est en-dessous du ℃ 100. Quand il est employé dans un système qui est sensible pour peser des conditions, on lui recommande que les concepteurs prennent en considération les caractéristiques à haute densité du germanium.
Le rapport de la taille de lentille à l'épaisseur rencontrera la proportion de traitement, et le poids répondra aux exigences de conception.

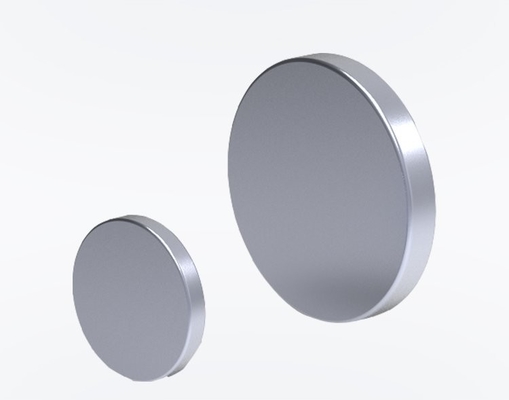

La gamme de diamètre des lentilles et des fenêtres de germanium produites par notre société est 5~260mm, l'exactitude extérieure peut atteindre 20/10, et la planéité extérieure peut atteindre : λ/10@633nm (le rapport de l'épaisseur de lentille au diamètre se conformera à la proportion de traitement).
nous pouvons traiter et adapter de diverses puces de germanium, fenêtres de germanium et miroirs aux besoins du client plats de germanium pour vous
Application comme fenêtre, lentille, beamsplitter, prisme d'ATR ou filtre dans des spectromètres et dans la formation d'images thermiques.
| Caractéristique du produit pour la lentille optique de GE | |||
| applications : | lentille optique infrarouge | Absorptivité | ≤0.03 |
| diamètre (millimètre) : | 12mm-380mm | Module de la rupture | ≥75 |
| longueur (millimètre) : | adapté aux besoins du client | Dureté (kg/cm2) : | 800 |
| résistance : | 1-50Ω, ≥50Ω | Densité (g/cm3) : | 5,33 |
| : | 10% | Jeune module (Gpa) : | 103 |
| orientation : | 111 | Le coefficient de Poisson : | 0,28 |
|
outre de l'orientation : |
0.5º | Conduction thermique (Wm-1k-1) : | 59 |
| type : | Type de N | expansivity thermique | 6,1 |
| indice de réfraction (10µm) : | 4,0026 | HeatCal/spécifique (g.k) : | 0,074 |
| <1> | Point de fusion (℃) : | 937 | |
|
coefficient thermique d'indice de réfraction (10.6µm, 10ˉ6/℃ˉ1) : |
400 | Constante diélectrique | constante diélectrique : 16 | 16 |
| Produits finis optiques de fenêtres |
| SL.No | Caractéristiques matérielles : | |
| 1 | Forme cristalline : | Polycristallin |
| 2 | Type de conductivité : | de type n |
| 3 | Coefficient d'absorption, à 25°C | 0.035cm-1 @10.6µm maximum |
| 4 | Résistivité typique : | 3-40 ohm-cm |
| 5 | taille | dia1-150mmxthickness0.5-20mm |
| 6 | Dureté de Mohs : | 6,3 |
| 7 | Contenu d'oxygène : | < 0=""> |
| 8 | Trous et inclusions : | <0> |
| 9 | surface | lapped/1sp/2sp |
| 10 | S/D | 40/20,20/10,60/40,80/50, |
| 11 | Planéité | 1/4~1/10lambda |
FAQ :
Q : Quel est votre MOQ ?
: (1) pour l'inventaire, le MOQ est 3pcs.
(2) pour les produits adaptés aux besoins du client, le MOQ est 25pcs.
Q : Quel est le délai de livraison ?
: (1) pour les produits standard
Pour l'inventaire : la livraison est pendant 5 jours ouvrables après que vous passez la commande.
Pour les produits adaptés aux besoins du client : la livraison est 2 ou pendant 3 semaines après que vous passez la commande.
(2) pour les produits en forme spéciale, la livraison est 4 semaines de travail après que vous passiez la commande.
Q : comment la manière va-t-elle de l'expédition et du coût ?
: (1) nous acceptons DHL, Fedex, SME etc. d'ici 100% à l'avance avant la livraison.
(2) si vous avez votre propre compte exprès, il est grand. Sinon, nous pourrions vous aider à les embarquer.
Le fret est conforme au règlement réel.
Q : Est-ce que je peux adapter les produits aux besoins du client basés sur mon besoin ?
: Oui, nous pouvons adapter le matériel aux besoins du client, caractéristiques pour vos composants optiques
basé sur vos besoins.
