InP Wafer épitaxial laser Wafer phosphure d'indium DFB/EML Wafer expitaxial pour la détection intelligente

Détails de produit

Lieu d'origine: Chine

Nom de marque: ZMSH

Numéro de modèle: Gaufrette d'INP

Conditions de paiement et d'expédition

Délai de livraison: 2 à 4 semaines

Conditions de paiement: T/T

Obtenez le meilleur prix
Mettre en évidence:

Wafer épitaxial au laser DFB/EML InP

,

Plaquettes de phosphure d'indium

,

Détection intelligente InP Laser Wafer épitaxial

Matériel:
Phosphure d'indium
Taille:
2 pouces / 3 pouces
Épaisseur:
personnalisé
Dopant:
Fe/ Si
orientation:
Le nombre total d'exemplaires est de:
Le type:
Semi-type
Matériel:
Phosphure d'indium
Taille:
2 pouces / 3 pouces
Épaisseur:
personnalisé
Dopant:
Fe/ Si
orientation:
Le nombre total d'exemplaires est de:
Le type:
Semi-type
InP Wafer épitaxial laser Wafer phosphure d'indium DFB/EML Wafer expitaxial pour la détection intelligente

Wafer épitaxial de 2 pouces semi-isolant à base de phosphure d'indium InP pour diode laser LD, wafer épitaxial semi-conducteur, wafer InP de 3 pouces, wafer monocristallin 2 pouces 3 pouces 4 pouces sous-strats InP pour application LD,plaquette à semi-conducteurs, plaquette épitaxielle au laser InP

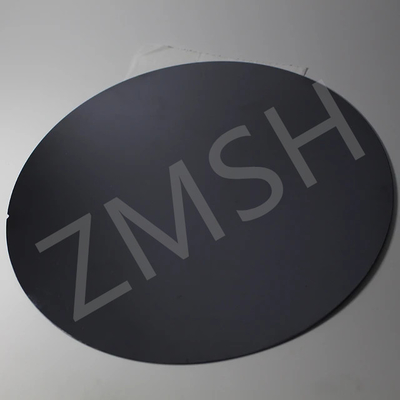

Caractéristiques de la gaufre épitaxienne au laser InPInP Wafer épitaxial laser Wafer phosphure d'indium DFB/EML Wafer expitaxial pour la détection intelligente 0

- utiliser des plaquettes InP pour la fabrication

- supporter les personnalisés avec des illustrations de design

- bande passante directe, émettant de la lumière efficacement, utilisée dans les lasers.

- dans la gamme de longueurs d'onde de 1,3 μm à 1,55 μm, structures de puits quantiques

- l'utilisation de techniques telles que le MOCVD ou le MBE, la gravure, la métallisation et l'emballage pour obtenir la forme finale du dispositif


Plus d'informations sur la plaque épitaxienne au laser

Les plaquettes épitaxales InP sont des films minces de haute qualité à base de matériaux à base de phosphure d'indium (InP), largement utilisés dans la fabrication d'optoélectronique et de dispositifs électroniques à haute fréquence.

cultivés sur des substrats InP par des techniques telles que le dépôt de vapeur chimique organique métallique (MOCVD) ou l'épitaxie par faisceau moléculaire (MBE),les plaquettes épitaxielles ont une excellente qualité cristalline et une épaisseur contrôlable.

Les caractéristiques d'écart de bande directes de cette gaufre épitaxielle lui permettent de bien fonctionner dans les lasers et les photodétecteurs, en particulier pour les applications de communication optique dans les 1,3 μm et 1.Plage de longueur d'onde de 55 μm, assurant une transmission de données à faible perte et à large bande passante.

Dans le même temps, les caractéristiques de mobilité électronique élevée et de faible bruit des plaquettes épitaxales InP lui confèrent également des avantages importants dans les applications à haute vitesse et à haute fréquence.

En outre, avec le développement continu des circuits optoélectroniques intégrés et de la technologie de communication par fibre optique,les perspectives d'application des plaquettes épitaxales InP deviennent de plus en plus larges, et il est devenu un matériau indispensable et important dans les appareils et systèmes optoélectroniques modernes.

Son application dans les capteurs,La mise au point de technologies innovantes pour les laser et autres appareils électroniques haute performance a favorisé l'avancement des technologies connexes et jeté les bases de l'innovation scientifique et technologique future..


Détails de la gaufre épitaxienne au laser InP

Paramètres du produit Wafer épitaxial DFB Wafer épitaxial DFB à haute puissance Wafer épitaxial de la photonique au silicium
taux Pour les appareils à commande numérique: / /
longueur d'onde 1310 nm
taille 2/3 de pouce
Caractéristiques du produit Le système de réglage de la fréquence de l'appareil doit être conforme à l'annexe I. BH tech PQ /AlQ DFB
PL Contrôle de la longueur d'onde Mieux que 3 nm
LPL Uniformité de la longueur d'onde Std.Dev est meilleur que 1nm @inner
Contrôle de l'épaisseur 42 mmMieux que +3%
Uniformité de l'épaisseur Mieux que +3% @interne 42 mm
Contrôle du dopage Mieux que +10%
Dopage P-lnP (cm-3) Zn dopé; 5e17 à 2e18
Dopage par N-InP (cm-3) Si dopé; 5e17 à 3e18


Plus d' échantillons d' InP Laser Epitaxial Wafer

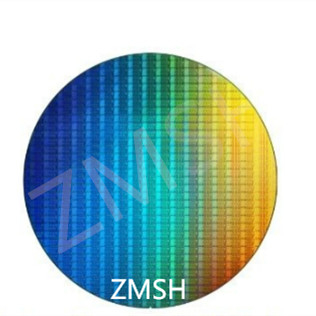

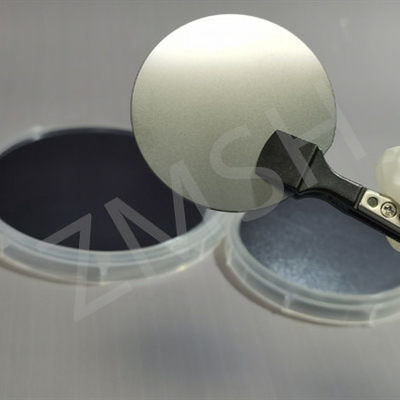

InP Wafer épitaxial laser Wafer phosphure d'indium DFB/EML Wafer expitaxial pour la détection intelligente 1InP Wafer épitaxial laser Wafer phosphure d'indium DFB/EML Wafer expitaxial pour la détection intelligente 2

*Nous acceptons les exigences personnalisées


À propos de nous et de notre emballage
À propos de nous
Notre entreprise, ZMSH, est spécialisée dans la recherche, la production, le traitement et la vente de substrats semi-conducteurs et de matériaux cristallins optiques.
Nous avons une équipe d'ingénieurs expérimentés, une expertise en gestion, des équipements de traitement de précision et des instruments de test,nous fournissant des capacités extrêmement fortes dans le traitement de produits non standard.
Nous pouvons rechercher, développer et concevoir divers nouveaux produits en fonction des besoins des clients.
La société adhérera au principe de "centré sur le client, basé sur la qualité" et s'efforcera de devenir une entreprise de haute technologie de premier plan dans le domaine des matériaux optoélectroniques.
À propos de l'emballage
Dévoués à aider nos clients, nous utilisons du papier d'aluminium pour protéger de la lumière
Voici quelques photos de ceux-ci.
InP Wafer épitaxial laser Wafer phosphure d'indium DFB/EML Wafer expitaxial pour la détection intelligente 3InP Wafer épitaxial laser Wafer phosphure d'indium DFB/EML Wafer expitaxial pour la détection intelligente 4

Recommandations de produits similaires

1.4 pouces 6 pouces GaN-sur-Si GaN-sur-SiC Epi Wafers pour les applications RF

InP Wafer épitaxial laser Wafer phosphure d'indium DFB/EML Wafer expitaxial pour la détection intelligente 5

2.2" 3" FZ SiO2 Single Crystal IC Chips 100um 200um Couche d'oxydation sèche et humide 100nm 300nm

InP Wafer épitaxial laser Wafer phosphure d'indium DFB/EML Wafer expitaxial pour la détection intelligente 6


Questions fréquentes

1Q: Quel est le coût des plaquettes épitaxielles laser InP par rapport aux autres plaquettes?

R: Le coût des plaquettes épitaxiales laser InP tend généralement à être plus élevé que celui des autres types de plaquettes, telles que le silicium ou l'arsenure de gallium (GaAs).

2Q: Quelles sont les perspectives futures deInP laser épitaxialles plaquettes?
R: Les perspectives d'avenir des plaquettes épitaxielles laser InP sont très prometteuses.
