Si plaqué en or Wafers de silicium 2 pouces 4 pouces 6 pouces 8 pouces Matériaux de revêtement métallique Au
Si plaqué en or Wafers de silicium 2 pouces 4 pouces 6 pouces 8 pouces Matériaux de revêtement métallique Au
Si plaqué en or Wafers de silicium 2 pouces 4 pouces 6 pouces 8 pouces Matériaux de revêtement métallique Au
Si plaqué en or Wafers de silicium 2 pouces 4 pouces 6 pouces 8 pouces Matériaux de revêtement métallique Au

Si plaqué en or Wafers de silicium 2 pouces 4 pouces 6 pouces 8 pouces Matériaux de revêtement métallique Au

Détails de produit

Lieu d'origine: Chine

Nom de marque: zmsh

Numéro de modèle: Plaquettes de silicium plaquées d'or

Conditions de paiement et d'expédition

Délai de livraison: 2 à 4 semaines

Conditions de paiement: T/T

Obtenez le meilleur prix

Détails de produit

Description de produit
Mettre en évidence:

Des gaufres de silicium de 4 pouces

,

Waffles en silicium de 8 pouces

,

Waffles de silicium de 6 pouces

Matériel:
Des gaufres au silicium
taille:
Personnalisé
Épaisseur:
personnalisé
Phase cristalline:
Le numéro 110/111/100
Procédure:
le pulvérisation par magnétron/l'évaporation thermique/l'électroplatement, etc.;
Structure du bâtiment:
le substrat + la couche adhésive + le revêtement;
Application du projet:
Les nanomatériaux à cultiver, microscope électronique à balayage (SEM)
Matériel:
Des gaufres au silicium
taille:
Personnalisé
Épaisseur:
personnalisé
Phase cristalline:
Le numéro 110/111/100
Procédure:
le pulvérisation par magnétron/l'évaporation thermique/l'électroplatement, etc.;
Structure du bâtiment:
le substrat + la couche adhésive + le revêtement;
Application du projet:
Les nanomatériaux à cultiver, microscope électronique à balayage (SEM)
Si plaqué en or Wafers de silicium 2 pouces 4 pouces 6 pouces 8 pouces Matériaux de revêtement métallique Au

Description du produit

Si plaqué en or Wafers de silicium 2 pouces 4 pouces 6 pouces 8 pouces Matériaux de revêtement métallique Au vide Faisceau électronique Magnétron pulvérisation résistance thermique revêtement d'évaporation

La plaque de silicium plaquée d'or disperse uniformément la poudre obtenue après oxydation de l'or métallique dans une solution aqueuse contenant des liants et d'autres additifs.et ensuite faire tremper la galette de silicium dans la solution aqueuse, après une réaction chimique, l'or métallique sera étroitement combiné avec la gaufre en silicium pour former une couche de gaufre en silicium revêtue d'or métallique.

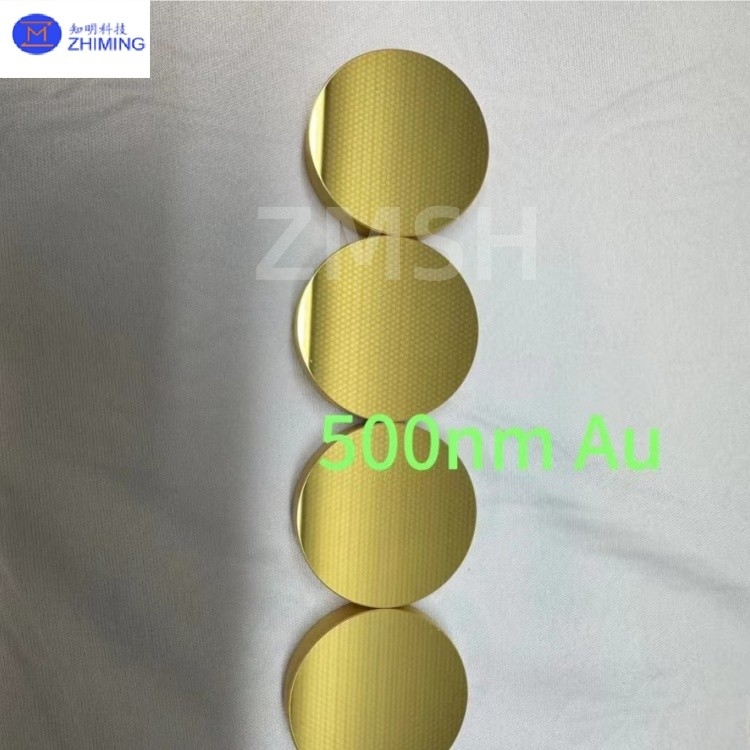

Si plaqué en or Wafers de silicium 2 pouces 4 pouces 6 pouces 8 pouces Matériaux de revêtement métallique Au 0

Caractéristiques

- Une excellente conductivité:Le revêtement métallique peut améliorer la conductivité de la plaque de silicium et rendre le signal électronique plus fluide.
- Résistance à la corrosion:Le revêtement métallique peut empêcher l'attaque chimique de la gaufre en silicium et prolonger sa durée de vie.
- La protection:Le revêtement métallique peut protéger la surface de la gaufre en silicium contre les dommages et empêcher les composants internes de la gaufre en silicium d'être endommagés.

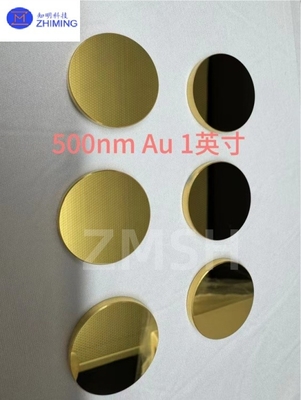

Si plaqué en or Wafers de silicium 2 pouces 4 pouces 6 pouces 8 pouces Matériaux de revêtement métallique Au 1

Paramètres techniques

Taille: 2, 4, 6, 8 pouces, d'autres peuvent être personnalisés;
Procédure: le pulvérisation par magnétron/l'évaporation thermique/l'électroplatement, etc.;
Structure du bâtiment le substrat + la couche adhésive + le revêtement;
Matériau du substrat: plaquettes de silicium, quartz, verre BF33 etc.
Les types de films métalliques: l'or Au, le platine Pt, l'aluminium Al, le cuivre Cu, le nickel Ni, l'argent Ag et d'autres films métalliques;
Épaisseur de film métallique: 10nm-10um; épaisseur commune: 100nm, 300nm, 500nm;
L'uniformité est meilleure que 1%.

Applications

1. Appareils électroniques:En tant que connecteurs et matériaux électrodes métalliques conducteurs, il améliore la conductivité et la stabilité des composants électroniques.
2. Circuits intégrés:En tant que matériau de source et de drainage des transistors, ils améliorent les performances et la durée de vie des transistors.
3. champ photoélectrique:utilisé pour fabriquer des électrodes de cellules solaires afin d'améliorer l'efficacité et la stabilité de la conversion photoélectrique.
4- Display de l' appareil:En tant que matériau cathodique, améliorer l'effet d'affichage.
5Sensors chimiques:En tant que matériaux sensibles, ils sont utilisés pour la détection et la détection rapides de produits chimiques tels que l'oxygène et les gaz toxiques.
6Autres domaines:Il peut également être utilisé pour fabriquer des régulateurs électroniques à température extrêmement basse de semi-conducteurs, des revêtements chimiques anticorrosion, etc.

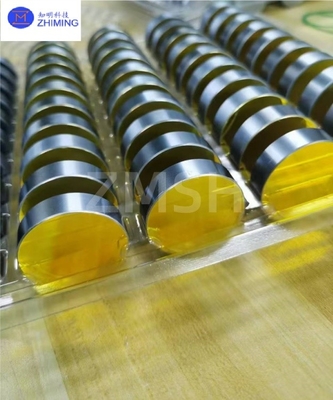

Si plaqué en or Wafers de silicium 2 pouces 4 pouces 6 pouces 8 pouces Matériaux de revêtement métallique Au 2

Produit apparenté:

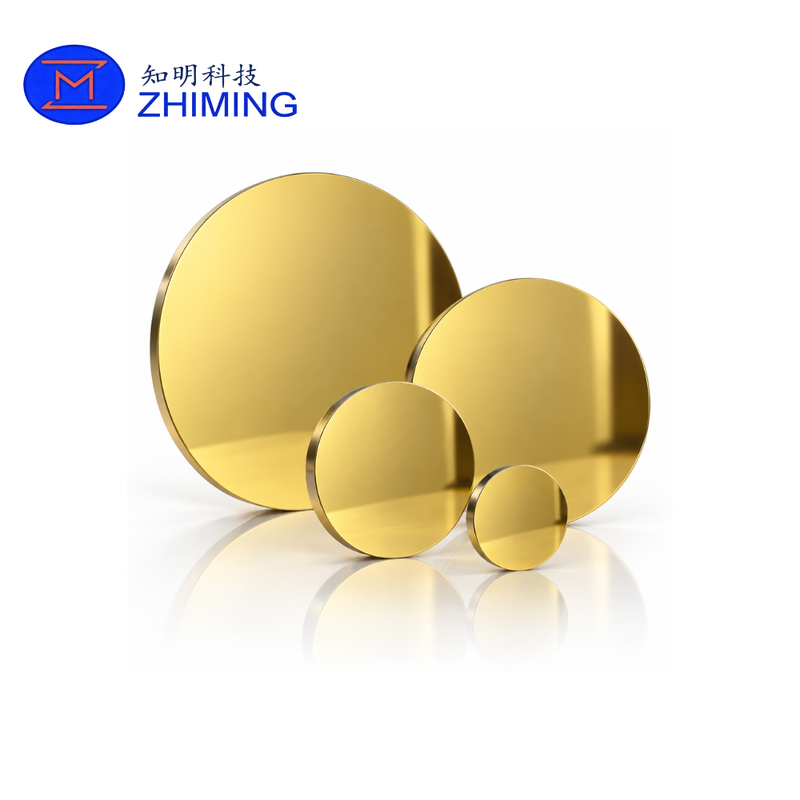

Si plaqué en or Wafers de silicium 2 pouces 4 pouces 6 pouces 8 pouces Matériaux de revêtement métallique Au 3Si plaqué en or Wafers de silicium 2 pouces 4 pouces 6 pouces 8 pouces Matériaux de revêtement métallique Au 4



Questions fréquentes

1. Q: Qu'est-ce que le placage en or Si?
R: Le placage en or Si, c'est-à-dire le placage en or au silicium, est une technologie pour le placage en or sur la surface des matériaux en silicium.résistance à la corrosion et esthétique des matériaux en silicium, tout en contribuant à améliorer les performances des matériaux en silicium dans certaines applications spécifiques.



2.Q: Quel est le procédé de placage en or du Si?
R: Le procédé de placage en or du Si comprend généralement trois étapes: prétraitement, placage en or et post-traitement.Le prétraitement consiste principalement à nettoyer la surface de la gaufre en silicium pour éliminer les impuretés telles que l'huile et l'oxydeLe placage en or consiste à déposer une couche d'or métallique sur la surface de la plaque de silicium par galvanisation, placage sans électro, etc.Le post-traitement consiste à durcir et à polir la couche dorée pour améliorer son adhésion et son esthétique.



Le Si en or Le matériau, l'électroplate, le revêtement chimique, la galette de silicium,Un élément optique.



Tags:

gaufrette de silicium polie,

substrat de silicium,

gaufrette de semi-conducteur
