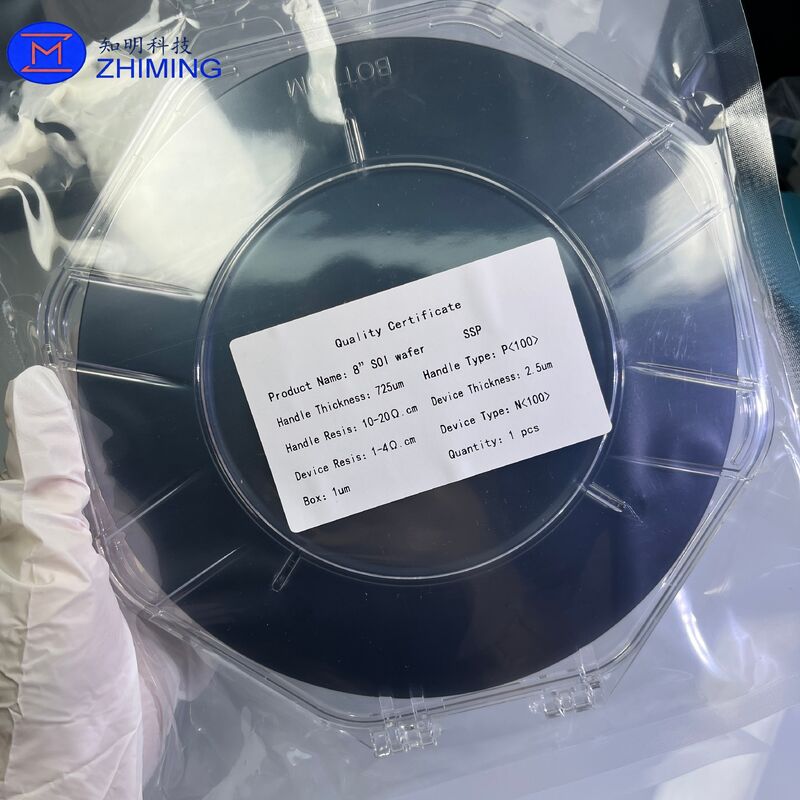

SOI Wafer : Capacité parasite plus faible, immunité au latch-up plus forte, résistance aux radiations améliorée

 Informations sur le produit

      Les énergies d'implantation typiques varient de
      Le SOI (Silicium sur Isolant) est une tranche de structure en "sandwich" composée de trois couches : la couche de silicium supérieure, également connue sous le nom de couche Si / dispositif supérieure, est utilisée pour fabriquer des transistors ; la couche intermédiaire est l'Oxyde Enfoui (BOX), qui assure l'isolation électrique ; et la couche inférieure est le substrat de support en silicium (tranche de support/substrat).

      Comparées aux tranches de silicium massives conventionnelles, les tranches SOI présentent une isolation diélectrique complète, permettant une capacité parasite et un courant de fuite plus faibles, une immunité accrue au latch-up, une meilleure résistance aux radiations et une consommation d'énergie réduite. Par conséquent, le SOI est un matériau de substrat clé pour les dispositifs frontaux RF, les dispositifs de puissance, les processus logiques FD-SOI, la photonique, les MEMS et d'autres applications de semi-conducteurs avancées.





Objectifs du processus

“Matériau comme Dispositif”L'objectif principal de la fabrication de tranches SOI est d'obtenir un film mince de silicium monocristallin au-dessus d'une couche isolante, avec une épaisseur précisément contrôlée, une qualité cristalline comparable au silicium massif et une surface ultra-lisse approchant la planéité au niveau atomique.Plus spécifiquement, le processus vise à :

      ①

Contrôler précisément l'épaisseur de la couche de dispositif et de la couche BOX, avec une uniformité d'épaisseur au niveau nanométrique. Pour le FD-SOI, la couche de silicium supérieure nécessite généralement une uniformité d'épaisseur de l'ordre de ±0.5 nm.Température et humidité

Maintenir une qualité monocristalline élevée dans la couche de silicium supérieure, avec une faible densité de dislocations, une longue durée de vie des porteurs minoritaires et aucun dommage résiduel du réseau tel que le HDD.      ③

Atteindre une résistance de claquage élevée, un faible courant de fuite et une faible densité d'états d'interface dans la couche BOX, avec une force de champ électrique de l'ordre de >10 MV/cm.Température et humidité

Assurer une interface de liaison sans vide, sans risque de délamination locale, tout en offrant une fiabilité à long terme répondant aux exigences des dispositifs.      ⑤

Garantir que les particules de surface, la contamination métallique et la rugosité de surface répondent aux exigences de propreté et de qualité pour les applications de semi-conducteurs de qualité CI.                                                             Température et humidité

Voie technologique


Principe



Inspection de la tranche de silicium entrante → Nettoyage RCA → Oxydation thermique (BOX) → Implantation d'ions d'hydrogène → Nettoyage / Activation de surface → Collage des tranches → Recuit de séparation → Recuit de déshydrogénation → Meulage grossier / Amincissement → Finition CMP → Oxydation sacrificielle + Polissage chimique → Inspection et classification → Nettoyage final et emballage

Étape 1 | Inspection de la tranche entrante et nettoyage RCA
Objectif du processus : Éliminer les particules, les contaminants organiques, les ions métalliques et la couche d'oxyde native de la surface de la tranche de silicium, obtenant une surface propre et hydrophile (terminée par des groupes hydroxyle) pour l'oxydation ultérieure et le collage des tranches.



Processus principal :

SC-1 (NH₄OH/H₂O₂/DI pour l'élimination des particules et des organiques)

1000–1150°C
→ SC-2 (HCl/H₂O₂/DI pour l'élimination des contaminants métalliques)
→ Rinçage par débordement + séchage par rinçage lent (SRD)
Production
Équipement :

Systèmes de nettoyage humide par lots entièrement automatisés de 8/12 pouces (banc humide), nettoyeurs de tranches uniques tels que les systèmes SDI et TEL, systèmes de nettoyage assistés par ultrasons, et sécheurs SRD.Matériaux et produits chimiques de processus :

NH₄OH, H₂O₂, HCl et HF de qualité électronique ; eau désionisée ultrapure (DIW, résistivité 18,2 MΩ·cm) ; et N₂ de haute pureté.


Étape 2 | Oxydation thermique pour la croissance de la BOX



Cultiver une couche d'oxyde thermique de haute qualité sur la surface de la tranche de semence/donneuse, qui sert de couche d'oxyde enfoui (BOX) de la tranche SOI finale. L'épaisseur typique varie de
Prime / Test / Contrôle

, selon l'application. Par exemple, certains dispositifs RF utilisent couramment un substrat à faible résistivité combiné à une couche BOX relativement épaisse.La densité de l'oxyde, les caractéristiques des états d'interface et l'uniformité de l'épaisseur affectent directement l'isolation électrique et les performances de claquage de la couche BOX.Processus principal :

Une séquence d'oxydation thermique sèche-humide-sèche peut être utilisée, généralement à

1000–1150°C
. Pour les produits de spécifications plus élevées, une oxydation sèche prolongée peut être employée pour obtenir une couche d'oxyde plus dense et une meilleure qualité d'interface.Équipement de production :Fours d'oxydation verticaux, fours de diffusion horizontaux et systèmes d'oxydation thermique rapide RTP (RTO).

Matériaux d'emballage :
O₂ de haute pureté (≥99,999 %), H₂ pour la génération d'oxydation humide avec une chambre de combustion, N₂/Ar de haute pureté pour les atmosphères inertes, tubes de four en quartz et supports de tranches en SiC.

Remarque :
Étape 3 | Implantation d'ions d'hydrogène — Cœur de Smart Cut™

Objectif du processus :




Prime / Test / Contrôle
      Les énergies d'implantation typiques varient de 10–200 keV
, avec des doses d'implantation d'environ 2×10¹⁶–8×10¹⁶ ions/cm². L'énergie et la dose d'implantation influencent l'épaisseur de la couche transférée et la qualité de surface finale.Contrôles clés :Uniformité d'implantation au sein de la tranche :

Niveau de vide de la chambre

• Refroidissement de la tranche pour éviter les effets thermiques indésirables pendant l'implantationStabilité du faisceau d'ions
• Balayage de faisceau électrostatique ou rotation de la tranche à des énergies plus élevées pour améliorer l'uniformité de l'implantation
• Équipement de production :
•       Implanteurs d'ions à haute énergie / haut courant.

Matériaux d'emballage :
      Gaz H₂ de haute pureté pour la dissociation et l'ionisation, composants de blindage SiC/graphite et ensembles de coupelles de Faraday.


Étape 4 | Nettoyage de surface et activation par plasma



Objectif du processus :

      Après l'implantation d'ions, la surface de la tranche est nettoyée pour éliminer les contaminants. La surface d'implantation et la surface de la tranche de support sont ensuite activées par plasma, généralement à l'aide d'un plasma N₂/O₂/Ar, pour augmenter la densité d'hydroxyle de surface et améliorer la capacité de liaison, permettant une force de liaison initiale suffisante à température ambiante.
Prime / Test / Contrôle
      Systèmes d'activation par plasma et de collage de tranches intégrant une chambre à plasma RF et une chambre de collage, ainsi que des systèmes de nettoyage de tranches uniques.

Matériaux d'emballage :
      Gaz de processus N₂, O₂ et Ar de haute pureté, DIW et produits chimiques de nettoyage dédiés.

Remarque :
Objectif du processus :

      La tranche de semence/donneuse activée, avec la surface d'oxyde/implantée tournée vers le bas, est alignée et mise en contact avec la tranche de support dans une atmosphère contrôlée. Les forces de Van der Waals et la liaison hydrogène permettent un collage direct à température ambiante (collage direct / SDB). Des vides macroscopiques doivent être évités à l'interface de collage.
Prime / Test / Contrôle
Précision de l'alignement de collage

Niveau de vide de la chambre

• Prévention du piégeage de gaz au bord de la tranche
• Propagation du front d'onde de collage du centre vers le bord
• Force de liaison initiale
• Équipement de production :
•       Systèmes de collage de tranches de type cluster entièrement automatisés.

Matériaux d'emballage :
      N₂ et DIW de haute pureté.

Remarque :

Objectif du processus :
Objectif du processus :


① Recuit de séparation : Généralement effectué à


400–600°C

. L'augmentation de la pression d'hydrogène dans les micro-cavités implantées entraîne la propagation des fissures, provoquant la séparation de la tranche de semence/donneuse le long de la couche affaiblie prédéfinie. La surface de séparation résultante présente généralement une rugosité à l'échelle nanométrique.② Recuit de déshydrogénation : Généralement effectué à 900–1100°C

pour éliminer l'hydrogène résiduel de la couche de silicium supérieure tout en renforçant davantage l'interface de liaison Si–O–Si et en augmentant la force de liaison globale.Équipement de production :Fours de recuit cluster, fours de recuit verticaux et systèmes RTP.

Matériaux d'emballage :

N₂/Ar de haute pureté, avec certains processus utilisant des atmosphères contenant des traces d'O₂ ; supports en quartz et tubes de four.

Remarque :

La tranche donneuse séparée peut être réutilisée après un polissage ultérieur, ce qui constitue l'un des avantages de coût importants du processus Smart Cut™ par rapport au BESOI conventionnel.

Étape 7 | Amincissement grossier (voie BESOI) / Meulage

Objectif du processus :

      Pour Smart Cut™, la surface de séparation de la couche de silicium supérieure conserve généralement des variations de surface à l'échelle nanométrique, de sorte qu'une étape de meulage légère à l'aide d'une meule diamantée est d'abord effectuée pour éliminer les irrégularités de surface plus importantes.
Prime / Test / Contrôle

725 µm

à l'épaisseur cible, qui peut varier de plusieurs micromètres à plusieurs dizaines de micromètres, suivie d'une gravure humide à l'aide d'une couche d'arrêt appropriée pour un contrôle d'épaisseur plus fin.Équipement de production :      Rectifieuses de tranches de silicium ; des systèmes d'amincissement chimique humide peuvent également être utilisés pour le processus BESOI.


Matériaux et consommables de processus :

      Meules diamantées, boue de meulage et agents de gravure pour le traitement de la couche d'arrêt dans la voie BESOI.

Étape 8 | CMP — Polissage mécano-chimique

Objectif du processus :


Le CMP est utilisé pour réduire davantage la couche de silicium supérieure à l'épaisseur cible tout en réduisant la rugosité de surface à

Prime / Test / Contrôle

< 0.15 nmParticules (LPD)Cette étape est l'un des processus clés pour obtenir une excellente uniformité de l'épaisseur de la couche de dispositif

.Contrôles clés :Température et humidité

Détection de fin de processus en temps réel, telle que la surveillance d'épaisseur par courants de Foucault ou optique

1. Gestion de l'état du tampon de polissage

2. Nettoyage post-CMP pour éviter les résidus de particules et métalliques

3. ​Équipement de production :

4. Systèmes de polissage CMP + laveurs post-CMP.

   Catégorie


Le CMP est utilisé pour réduire davantage la couche de silicium supérieure à l'épaisseur cible tout en réduisant la rugosité de surface à

Prime / Test / Contrôle

< 0.15 nmParticules (LPD)Cette étape est l'un des processus clés pour obtenir une excellente uniformité de l'épaisseur de la couche de dispositif

.Contrôles clés :Température et humidité

Détection de fin de processus en temps réel, telle que la surveillance d'épaisseur par courants de Foucault ou optique

• Gestion de l'état du tampon de polissage

• Nettoyage post-CMP pour éviter les résidus de particules et métalliques

• ​Équipement de production :

• Systèmes de polissage CMP + laveurs post-CMP.

Matériaux et consommables :

Pâte de polissage à base de silice alcaline pour le polissage du silicium, contenant des abrasifs de silice colloïdale et des modificateurs de pH à base de KOH/amine ; tampons de polissage en polyuréthane, DIW et conditionneurs de tampons (dressers).

​

Étape 9 | Oxydation sacrificielle et polissage chimique final

Objectif du processus :

      Une fine couche d'oxyde thermique est cultivée sur le silicium supérieur fini par CMP, consommant environ
Prime / Test / Contrôle

de silicium. Cela transfère les dommages sous-jacents (SSD) et les micro-défauts résiduels introduits pendant le CMP dans la couche d'oxyde, qui est ensuite retirée à l'aide de HF.Pour certains produits, un léger polissage de finition / polissage final supplémentaire peut être appliqué pour améliorer davantage la qualité de surface.      Cette étape contribue à réduire la densité de défauts de surface et à améliorer davantage l'état de surface final de la tranche.

Équipement de production :

      Fours d'oxydation / systèmes RTO, systèmes de gravure et de nettoyage HF par lots, et systèmes CMP de polissage final de tranche unique (en option).

Matériaux d'emballage :
      O₂ de haute pureté, agents de gravure tamponnés BOE/HF, DIW et N₂.

Étape 10 | Inspection, recuit et emballage final
Objectif du processus :

      Des inspections complètes de dimensions, électriques, de qualité de surface et visuelles sont effectuées conformément aux spécifications du produit, suivies d'une classification du produit telle que

Prime / Test / Contrôle

basée sur les résultats d'inspection.Après le nettoyage final, les tranches sont scellées et emballées dans un environnement contrôlé. Un scellage sous vide ou un emballage rempli d'azote peut être utilisé pour minimiser le risque de contamination par des particules et l'environnement pendant le transport et le stockage.Équipement de production :

      Divers systèmes d'inspection et de métrologie de tranches, ainsi que des lignes d'emballage propres comprenant des postes de travail propres et des équipements de chargement automatisé de boîtes à tranches.

Matériaux d'emballage :

      Supports de tranches tels que les systèmes FOSB, G1000 et Empak de type ouvert, sacs d'emballage propres, N₂ de haute pureté et matériaux d'étiquetage.

Éléments de métrologie et équipement

Élément de mesure

Méthode / Équipement typique


Catégorie


Détails

Propreté


:Le CMP, le nettoyage, l'inspection et l'emballage doivent être effectués dans des salles blanches
ISO Classe 3–4 (Classe 1–10). Les zones d'oxydation, de recuit et d'implantation d'ions doivent être maintenues à ISO Classe 5–6 ou mieux.② Température et humidité

:Température ambiante :
22±1°C ; les salles de métrologie sont recommandées à 20±0,5°C pour une meilleure précision de mesure de l'épaisseur du film. Humidité relative : 40%–50% ; la zone de pré-collage est recommandée à 45%±5% pour maintenir des conditions d'hydroxyle de surface stables.③ Contrôle des vibrations

:Les zones pour le CMP, la mesure optique de l'épaisseur du film et l'AFM doivent utiliser des fondations isolées ou des mesures d'isolation des vibrations et être conformes aux
critères de vibration ISO VC spécifiés par les fabricants d'équipement, minimisant le bruit de mesure et les motifs de surface liés au polissage.④ UPW et produits chimiques

:L'eau ultrapure (UPW) doit avoir une résistivité de
18,2 MΩ·cm à 25°C et un COT <5 ppb. Les produits chimiques de qualité électronique doivent être contrôlés conformément aux normes SEMI applicables et peuvent être fournis via un système centralisé de gestion et d'approvisionnement des produits chimiques (CMS).⑤ ESD et contrôle de la contamination croiséeContrôle ESD et contamination croisée

:Les tranches à haute résistivité sont plus sensibles aux effets électrostatiques et à l'attraction des particules ; des ioniseurs, une mise à la terre et d'autres mesures de contrôle ESD sont donc nécessaires. L'équipement, les fixations et les consommables doivent être séparés entre les différentes spécifications de dopage pour éviter la contamination croisée et la dérive de la résistivité.
                                               Conclusion




Les tranches SOI sont un exemple classique de


“Matériau comme Dispositif”, où un film mince de silicium avec un contrôle d'épaisseur au niveau nanométrique influence directement les limites de performance des dispositifs semi-conducteurs en aval.Du nettoyage RCA

, qui établit une surface de départ hautement contrôlée et exempte de contamination, à l'implantation d'ions d'hydrogène, qui définit précisément la couche de séparation, et enfin au CMP (polissage mécano-chimique) et à l'oxydation sacrificielle, qui créent une surface ultra-lisse et à faible défaut, chaque étape représente une intégration précise de technologies de matériaux, d'équipements et de métrologie.Alors que les applications telles que le FD-SOI, les dispositifs frontaux RF, la photonique sur silicium et les dispositifs de puissance haute tension

continuent de se développer, la fabrication de tranches SOI est confrontée à des exigences de plus en plus strictes en matière de contrôle de l'épaisseur de la couche de dispositif, de performance de la BOX, de qualité de surface et de gestion des défauts, poussant la technologie SOI vers une précision toujours plus grande, des niveaux de défauts plus bas et une fiabilité améliorée.Produits associés
