Porteur de plaque d'isolation thermique au quartz personnalisé pour les systèmes de fours photovoltaïques

Support de plaque d'isolation thermique en quartz personnalisé pour systèmes de fours photovoltaïques

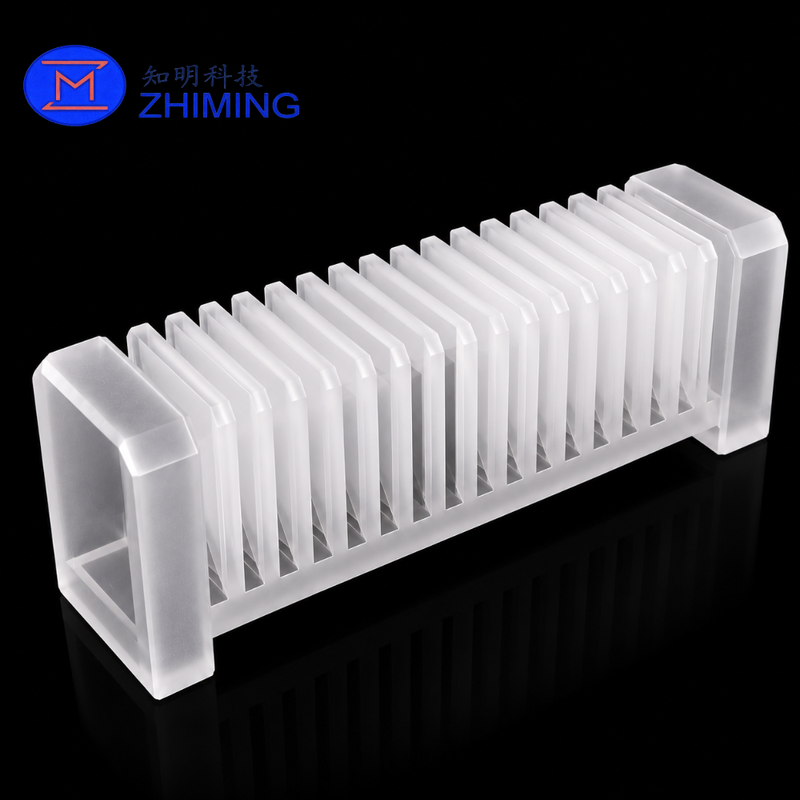

Le support de plaque d'isolation thermique en quartz est un composant de four spécialisé utilisé pour positionner en toute sécurité plusieurs plaques d'isolation en quartz ou plaques de barrière thermique autour de l'ouverture d'un tube de traitement.

Fabriqué à partir de quartz fondu de haute pureté, le support offre une faible dilatation thermique, une bonne résistance aux chocs thermiques, une compatibilité à haute température et un faible potentiel de contamination. Sa structure multi-fentes usinée avec précision maintient un espacement constant entre les plaques d'isolation individuelles, contribuant ainsi à créer un ensemble de barrière thermique stable à l'ouverture du four.

Lorsqu'il est installé avec des plaques isolantes en quartz assorties, l'ensemble complet peut aider à réduire le transfert de chaleur autour de l'ouverture du tube, à améliorer la stabilité de la zone thermique et à limiter l'exposition excessive à la chaleur des composants du four à proximité.

Ce support à quartz personnalisé convient aux fours à diffusion photovoltaïques, aux systèmes d'oxydation et de diffusion de semi-conducteurs, aux équipements LPCVD, aux fours tubulaires de laboratoire et à d'autres systèmes de traitement à haute température.

Principales fonctionnalités

Quartz fondu de haute pureté

Fabriqué à partir de silice fondue de haute pureté pour aider à minimiser la contamination dans les environnements de traitement thermique photovoltaïque et semi-conducteur.

Structure multi-fentes de précision

La largeur, la profondeur, l'espacement et la quantité des fentes peuvent être usinées avec précision pour correspondre à l'épaisseur et à la disposition des plaques isolantes.

Faible dilatation thermique

Le quartz fondu a un très faible coefficient de dilatation thermique, aidant le support à maintenir une stabilité dimensionnelle lors de cycles répétés de chauffage et de refroidissement.

Résistance aux chocs thermiques

La structure en quartz convient aux applications impliquant des changements de température. La durée de vie réelle dépend de la vitesse de chauffage, de la vitesse de refroidissement, de la charge mécanique et des conditions d'installation.

Positionnement stable de la plaque

Le support prend en charge plusieurs plaques isolantes à intervalles contrôlés, réduisant ainsi les mouvements indésirables, l'inclinaison et le contact direct entre les plaques adjacentes.

Compatibilité des fours personnalisés

Les dimensions hors tout, la disposition des fentes, les caractéristiques de montage, la géométrie des bords et l'état de surface peuvent être fabriqués en fonction de l'ensemble de four existant.

Spécifications du produit

La taille indiquée est une spécification de référence. La qualité du matériau, la température de fonctionnement, les tolérances et les dimensions structurelles doivent être confirmées en fonction de la conception réelle du four.

Comment fonctionne le support

Le support est installé au niveau ou à proximité de l'ouverture d'un tube de four. Plusieurs plaques isolantes en quartz sont insérées dans les fentes usinées pour former une barrière thermique en couches.

L’espacement contrôlé entre les plaques permet :

• Maintenir un agencement stable des plaques isolantes
• Réduisez le transfert de chaleur direct près de l’ouverture du tube
• Limiter les mouvements indésirables des plaques
• Améliorer la répétabilité lors de l’installation et de la maintenance
• Protéger les joints, cadres et autres composants du four à proximité
• Soutenir un environnement thermique plus stable autour de l’entrée du four

Les performances thermiques dépendent du nombre de plaques, de l'espacement, de l'épaisseur des plaques, du matériau, de la température du four, du débit d'air et de la position d'installation.

Avantages du produit

• Construction en quartz fondu de haute pureté
• Faible risque de contamination métallique
• Géométrie de fente usinée avec précision
• Espacement constant des plaques
• Faible coefficient de dilatation thermique
• Bonne résistance aux cyclages thermiques
• Convient aux ensembles de fours à haute température
• Positionnement stable de plusieurs plaques de quartz
• Compatible avec les environnements de fabrication propres
• Conception de composants remplaçables et maintenables
• Dimensions personnalisées et structures de montage disponibles
• Des plaques isolantes en quartz assorties peuvent être fournies

Applications typiques

• Fours à diffusion photovoltaïque
• Équipement de fabrication de cellules solaires
• Ensembles d'entrée et de sortie de tubes de four
• Assemblages de plaques isolantes en quartz
• Fours à diffusion de semi-conducteurs
• Fours d'oxydation de semi-conducteurs
• LPCVD et systèmes de traitement thermique
• Assemblages de quartz haute température
• Fours tubulaires de laboratoire
• Équipements de traitement thermique industriel
• Systèmes de barrière thermique de four personnalisés

Options de conception personnalisées

Le support de plaque isolante en quartz peut être personnalisé avec :

• Différentes longueurs, largeurs et hauteurs hors tout
• Quantités d'emplacements personnalisées
• Différentes largeurs et profondeurs de fente
• Espacement des fentes uniforme ou variable
• Épaisseur de base personnalisée
• Trous de positionnement ou caractéristiques de montage
• Structures étagées ou encastrées
• Bords chanfreinés ou arrondis
• Surfaces meulées, dépolies ou polies localement
• Profilés spéciaux pour l'installation de fours
• Plaques isolantes en quartz assorties
• Assemblages complets de support et de plaque

Pour les systèmes de four existants, la fabrication peut être basée sur un dessin technique, un modèle CAO, un échantillon physique ou des dimensions d'installation mesurées.

Processus de fabrication

Un processus de production typique comprend :

1. Sélection des matériaux de quartz
2. Découpe à blanc et préparation dimensionnelle
3. Usinage de profilés CNC
4. Usinage de fentes de précision
5. Meulage de surfaces
6. Chanfreinage et finition des bords
7. Traitement anti-stress si nécessaire
8. Nettoyage
9. Contrôle dimensionnel
10. Inspection visuelle
11. Emballage de protection

L'itinéraire de fabrication spécifique est sélectionné en fonction du type de matériau, de la géométrie des fentes, des exigences de tolérance et de la quantité commandée.

Contrôle qualité

Chaque support de plaque de quartz peut être inspecté pour :

• Longueur, largeur et hauteur hors tout
• Quantité d'emplacement
• Largeur et profondeur de la fente
• Espacement d'un emplacement à l'autre
• Précision de la position de la fente
• Planéité du socle
• Parallélisme et perpendiculaire
• État des surfaces
• Intégrité des bords
• Éclats, fissures et défauts d'usinage
• Propreté
• Equipé de plaques isolantes assorties

Des rapports d'inspection et des normes d'acceptation personnalisées peuvent être discutés pour les commandes par lots.

Informations requises pour le devis

Veuillez fournir les informations suivantes :

1. Dimensions hors tout
2. Quantité d'emplacement
3. Largeur et profondeur de la fente
4. Espacement d'un emplacement à l'autre
5. Dimensions de la plaque isolante en quartz
6. Épaisseur de la base et du support
7. Exigences de montage ou de positionnement
8. Exigences de finition de surface
9. Tolérances dimensionnelles
10. Température de fonctionnement maximale
11. Conditions de chauffage et de refroidissement
12. Orientation d'installation et charge mécanique
13. Quantité requise
14. Dessin technique, modèle 3D ou échantillon physique

Fournir les dimensions de la plaque isolante ainsi que le dessin du support permet de garantir un jeu d'assemblage approprié.

Conditionnement

Chaque support à quartz est protégé individuellement pour réduire le risque d'écaillage, de rayures, d'impact et de casse pendant le transport.

Les méthodes d'emballage disponibles incluent :

• Film protecteur ou emballage propre
• Inserts en mousse découpés sur mesure
• Boîtes intérieures individuelles
• Cartons d'exportation renforcés
• Caisses en bois pour les commandes plus importantes ou par lots

FAQ

1. Quelle est la fonction d’un support de plaque d’isolation thermique en quartz ?

Il supporte et positionne plusieurs plaques isolantes en quartz à proximité d’une ouverture de tube de four. L'ensemble complet plaque et support forme une barrière thermique en couches et aide à protéger les composants du four à proximité d'une exposition excessive à la chaleur.

2. La quantité et l'espacement des emplacements peuvent-ils être personnalisés ?

Oui. La quantité, la largeur, la profondeur, l'espacement et la position des fentes peuvent être personnalisées en fonction des dimensions de la plaque isolante et de la conception du four.

3. Pouvez-vous fabriquer le support selon un échantillon physique ?

Oui. La fabrication basée sur des échantillons est disponible. Cependant, un dessin coté est recommandé lorsqu'un espacement précis des fentes ou des tolérances d'installation sont requis.

4. Quelles informations sont nécessaires pour déterminer la largeur de la fente ?

Nous avons besoin de l’épaisseur de la plaque isolante, du jeu d’assemblage requis, de la température de fonctionnement, du sens d’installation et de la tolérance dimensionnelle.

5. La taille de référence de 245 × 93 × 38 mm est-elle fixe ?

Non. Il s’agit uniquement d’une taille de référence pour le produit affiché. Les dimensions hors tout et la géométrie des fentes peuvent être personnalisées.

6. Des plaques isolantes en quartz assorties peuvent-elles être fournies ?

Oui. Nous pouvons fabriquer le support et les plaques isolantes en quartz correspondantes sous forme de composants individuels ou sous forme d'ensemble complet.

7. Le produit peut-il être utilisé en continu à 1 100°C ?

Le quartz fondu peut convenir à cette plage de températures, mais les performances à long terme dépendent de la qualité du quartz, de la géométrie des composants, de la charge mécanique, de la méthode de montage, du cycle thermique et de l'atmosphère du four. Les conditions de fonctionnement doivent être revues avant de confirmer la conception.

8. Les prototypes peuvent-ils être produits avant la fabrication par lots ?

Oui. Des services de production de prototypes, de petits lots et de volumes sont disponibles.
