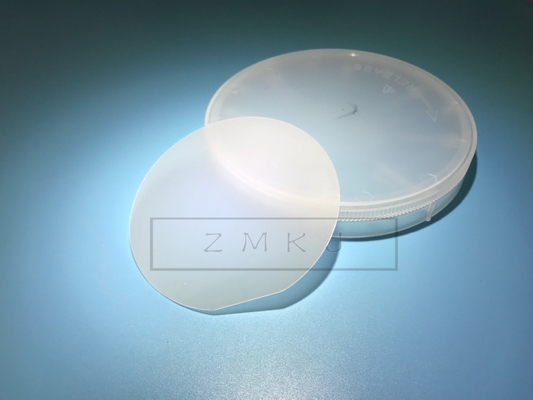

Substrat de HVPE GaN ou gaufrette de GaN Template EPI pour des applications de rf

gaufrette de GaN de nitrure de gallium de méthode de 2inch HVPE, substrats libres de GaN de position pour l'applicaion de LED, puces de GaN de taille de 10x10mm, gaufrette de HVPE GaN

Au sujet de GaN Feature présentez

La demande croissante en capacités de puissance-manipulation ultra-rapides, à hautes températures et élevées a fait l'industrie de semi-conducteur repenser le choix des matières employées comme semi-conducteurs. Par exemple,

aussi divers plus rapidement et de plus petits dispositifs de calcul surgissent, l'utilisation du silicium le rend difficile de soutenir la loi de Moore. Mais également dans l'électronique de puissance, ainsi la gaufrette de semi-conducteur de GaN est développée pour le besoin.

Dû à sa tension claque unique de caractéristiques (haut actuel maximum, haut, et haute fréquence de changement), nitrure GaN de gallium est le matériel unique du choix pour résoudre des problèmes de l'avenir. GaN a basé des systèmes ont l'efficacité de puissance plus élevée, les pertes de puissance de ce fait de réduction, commutateur à une plus haute fréquence, de ce fait réduisant la taille et le poids.

La technologie de GaN est employée dans de nombreuses applications de haute puissance telles que les alimentations industrielles, du consommateur et de serveur d'énergie, la commande solaire, à C.A. et les inverseurs d'UPS, et les voitures hybrides et électriques. En outre,

GaN approprié idéalement aux applications de rf telles que les stations de base, les radars et TV par câble cellulaires

infrastructure dans la mise en réseau, secteurs d'espace et de défense, grâce à sa haute résistance de panne, figure à faible bruit et linéarités élevées.

Applications

Caractéristiques pour la catégorie de GaN Substrates LED
