Détails de produit
Lieu d'origine: La Chine
Nom de marque: zmsh
Certification: ROHS
Numéro de modèle: GAN-SUR-SIC
Conditions de paiement et d'expédition
Quantité de commande min: 1pcs
Prix: by case

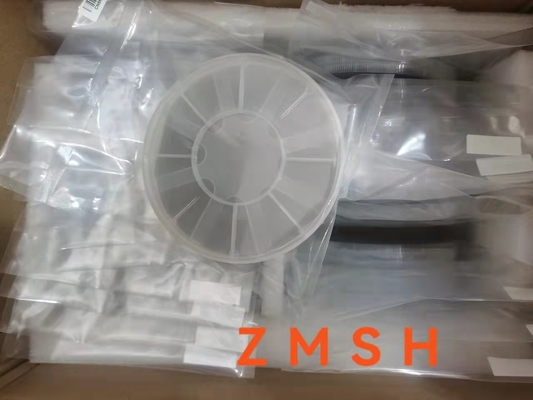

Détails d'emballage: caisse simple de gaufrette dans la pièce de nettoyage de 100 catégories
Délai de livraison: 2-4weeks
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 10PCS/month
Matériel: |
GaN-sur-SIC |
industrie: |
Gaufrette de semi-conducteur, LED |
application: |
dispositif de semi-conducteur, gaufrette de LD, gaufrette de LED, détecteur d'explorateur, laser, |
Type: |
gaufrettes d'epi |
Adapté aux besoins du client: |
OK |
Taille: |
2inchx0.35mmt commun |
Épaisseur: |
350±50um |
Couche: |
1-25UM |
Densité de dislocation: |
<1e7cm-2> |
Matériel: |
GaN-sur-SIC |
industrie: |
Gaufrette de semi-conducteur, LED |
application: |
dispositif de semi-conducteur, gaufrette de LD, gaufrette de LED, détecteur d'explorateur, laser, |
Type: |
gaufrettes d'epi |
Adapté aux besoins du client: |
OK |
Taille: |
2inchx0.35mmt commun |
Épaisseur: |
350±50um |
Couche: |
1-25UM |
Densité de dislocation: |
<1e7cm-2> |

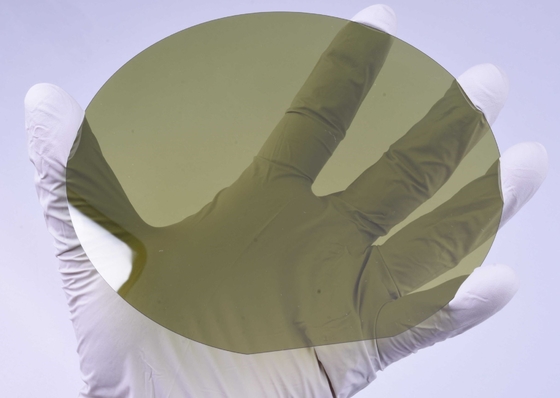

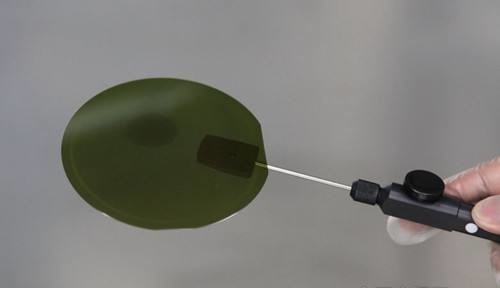

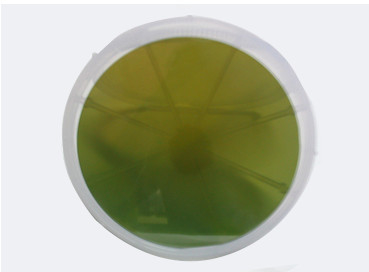

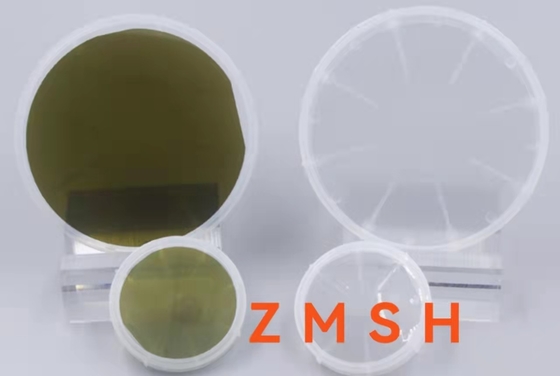

gaufrettes de couche des gaufrettes GaN-SUR-SI EPI de couche de 4inch 6inch GaN-SUR-SIC EPI
Environ GaN-sur-GaN la caractéristique de GaN-sur-SIC présentez
Gaufrette épitaxiale de GaN : Selon les différents substrats, elle est principalement divisée en quatre types : GaN-sur-SI, GaN-sur-SIC, GaN-sur-saphir, et GaN-sur-GaN.
GaN-sur-SI : Le rendement actuel de production d'industrie est bas, mais il y a un potentiel énorme pour la réduction des coûts : parce que le SI est le matériel de substrat le plus mûr, le plus sans défaut, et le plus peu coûteux ; en même temps, le SI peut être augmenté aux fabs de gaufrette de 8 pouces, réduisent le coût de production d'unité, de sorte que le coût de gaufrette soit seulement un pour cent de cela sic du bas ; le taux de croissance de SI est 200 à 300 fois que du matériel sic en cristal, et la différence ouvrière correspondante de consommation de dépréciation et d'énergie d'équipement dans le coût, les gaufrettes épitaxiales etc. GaN-sur-SI sont principalement employé dans la fabrication des appareils électroniques de puissance, et la tendance technique est d'optimiser la technologie à grande échelle d'épitaxie.
GaN-sur-SIC : Combinant l'excellente conduction thermique de sic avec la densité de puissance élevée et les basses capacités de perte de GaN, c'est un matériel approprié pour le rf. Limité par sic le substrat, la taille actuelle est encore limitée à 4 pouces et à 6 pouces, et 8 pouces n'a pas été favorisés. Des gaufrettes épitaxiales de GaN-sur-SIC sont principalement employées pour fabriquer des dispositifs de radiofréquence de micro-onde.
GaN-sur-saphir : Principalement utilisé sur le marché de LED, la taille de courant principal est de 4 pouces, et la part de marché des puces de GaN LED sur des substrats de saphir a atteint plus de 90%.
GaN-sur-GaN : Le marché d'application principale de GaN utilisant les substrats homogènes est lasers bleus/verts, qui sont utilisés dans l'affichage de laser, le stockage de laser, l'éclairage de laser et d'autres domaines.
Conception et fabrication de dispositif de GaN : Des dispositifs de GaN sont divisés en dispositifs de radiofréquence et appareils électroniques de puissance. Les produits de dispositif de radiofréquence incluent la PA, les LNA, les commutateurs, le MMICs, etc., qui sont orientés au satellite de station de base, au radar et à d'autres marchés ; les produits d'appareil électronique de puissance incluent SBD, FET de normally-off. , Normal-sur le FET, le FET de Cascode et d'autres produits pour le remplissage sans fil, le commutateur électrique, l'enveloppe dépistant, l'inverseur, le convertisseur et d'autres marchés.
Selon le processus, il est divisé en deux catégories : Processus de radiofréquence d'HEMT, de HBT et SBD, processus d'appareil électronique de puissance de PowerFET.
Applications
Caractéristiques pour GaN-sur-GaN des substrats pour chaque catégorie
|
4-6 » GaN ON-SIC |
Article | Type : SIC de type n |
Taille de dimensions | ± 0.5mm de Ф 100.0mm |
Épaisseur de substrat | 350 µm du ± 30 |
Orientation de substrat | C-axe 4°off (0001) |
Polonais | DSP |
Ra | <0> |
Structure d'Epilyaer | 0.5um pGaN/20um iGaN/2um nGaN/FS-GaN |
Epi thickness/STD | 1~25um/<3> |
Rugosité | <0> |
Densité de Discolation | <1x107cm-2> |
concentration en transporteur de pGaN | >1E17CM-3 ; |
concentration en transporteur d'iGaN | > 1E17CM-3 ; |
concentration en transporteur de nGaN | >1E17CM-3 ; |
Secteur utilisable | Niveau P >90% ; R level>80% : Dlevel>70% (bord et macro exclusion de défauts) |
Nos services
1. Fabrication et vente directes d'usine.
2. Rapidement, citations précises.
3. Répondez-vous dans un délai de 24 heures de travail.
4. ODM : La conception adaptée aux besoins du client est disponible.
5. Vitesse et livraison précieuse.
FAQ
Q : Y a-t-il un produit courant ou standard ?
: Oui, taille commune comme taille standard de like2inch 0.3mm toujours en stock.
Q : Que diriez-vous de la politique d'échantillons ?
: désolé, mais suggérez que vous puissiez racheter une certaine taille de 10x10mm pour l'essai premièrement.
Q : Si je passent une commande maintenant, combien de temps elle serait avant que j'aie obtenu la livraison ?
: la taille standard en stock dans 1weeks peut être exprimée après paiement.
et notre terme de paiement reste dépôt de 50% et avant la livraison.
