Méthode Polytype Diamond Substrate Wafers For GaN Epitaxial de MPCVD

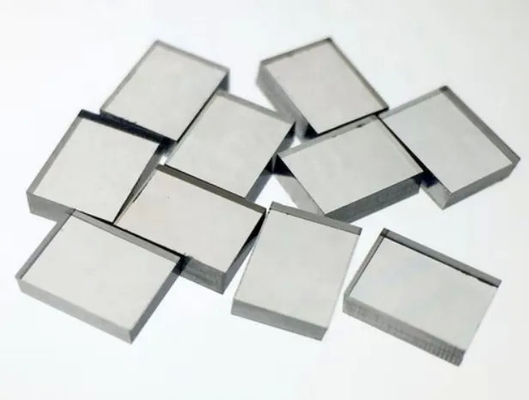

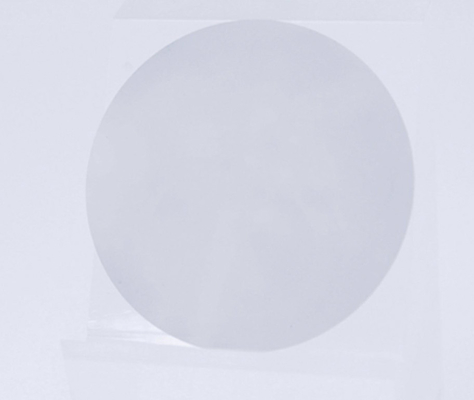

  • Méthode Polytype Diamond Substrate Wafers For GaN Epitaxial de MPCVD
  • Méthode Polytype Diamond Substrate Wafers For GaN Epitaxial de MPCVD
  • Méthode Polytype Diamond Substrate Wafers For GaN Epitaxial de MPCVD
  • Méthode Polytype Diamond Substrate Wafers For GaN Epitaxial de MPCVD
  • Méthode Polytype Diamond Substrate Wafers For GaN Epitaxial de MPCVD

Méthode Polytype Diamond Substrate Wafers For GaN Epitaxial de MPCVD

Lieu d'origine Chine
Nom de marque ZMSH
Certification ROHS
Numéro de modèle substrat de diamant
Détails de produit
Matériel:
Radiateur de diamant
Épaisseur:
0~1mm
Taille:
~2inch
Conduction thermique:
>1200W/m.k
Ra:
<1nm
Avantage1:
Haute conductivité thermique
Avantage:
Résistance à la corrosion
Dureté:
81±18GPa
Surligner:

Polytype Diamond Substrate Wafers

,

MPCVD Diamond Substrate Wafers

,

GaN Epitaxial Gallium Nitride Wafer

Description de produit



gaufrettes customzied de GaN& Diamond Heat Sink de méthode de la taille MPCVD pour le secteur thermique de gestion

Gaufrettes de substrat de diamant de polytype de méthode de MPCVD pour GaN épitaxial



Le diamant a l'espace de bande large, la conduction thermique élevée, l'intensité de champ élevée de panne, la mobilité des porteuses élevée, la résistance à hautes températures, la résistance d'acide et d'alcali, la résistance à la corrosion, la tenue aux rayonnements et d'autres propriétés supérieures
La puissance élevée, haute fréquence, les champs à hautes températures jouent un rôle important, et sont considérées en tant qu'un des matériaux larges les plus prometteurs de semi-conducteur d'espace de bande.

Avantages de diamant
• La conduction thermique de température ambiante la plus élevée de tout matériel (jusqu'à 2000W/m.k) • Aspérité et planéité élevée de la surface de croissance •<1nm can="" be="" achieved=""> Isolation électrique • Extrêmement léger
• Haute résistance mécanique • • Inertie chimique et basse toxicité
• Éventail d'épaisseurs disponibles • Éventail de solutions de liaison de diamant


Le diamant est un matériel superbe de dissipation thermique avec l'excellente représentation :
• Le diamant a la conduction thermique la plus élevée de n'importe quel matériel à la température ambiante. Et la chaleur est le motif important de l'échec du produit électronique.



Selon des statistiques, la température de la jonction fonctionnante laissera tomber bas 10 que le ° C peut doubler la vie de dispositif. La conduction thermique du diamant est de 3 à 3 plus hauts que celui des matériaux thermiques communs de gestion (tels que le cuivre, le carbure de silicium et la nitrure en aluminium)
10 fois. En même temps, le diamant a les avantages de l'isolation légère et électrique, force mécanique, basse toxicité et basse constante diélectrique, qui fait le diamant, c'est un excellent choix des matériaux de dissipation thermique.


• Donnez le plein jeu à la représentation thermique inhérente du diamant, qui résoudra facilement le problème « de dissipation thermique » considéré par puissance, dispositifs de puissance, etc. électroniques.

Sur le volume, améliorez la fiabilité et augmenter la densité de puissance. Une fois que le problème « thermique » est résolu, le semi-conducteur également sera sensiblement amélioré en améliorant effectivement la représentation de la gestion thermique,
La durée de vie et la puissance du dispositif, en même temps, réduire considérablement les frais d'exploitation.



Notre avantage de produits
 capacité de meulage 1.International et de polissage principale, réalisant l'aspérité du Ra de surface de croissance < du 1nm
Le dépôt composé est un efficace et la méthode de usinage précise pour la surface de niveau atomique de diamant basée sur le plasma a aidé le meulage et le polissage. Pour le substrat de deux pouces de diamant, la surface peut être épaissie
La rugosité est réduite des dizaines de micromètres à moins que 1nm. Cette technologie a l'efficacité élevée de retrait, peut obtenir la surface plane de niveau atomique, et ne produit pas la sous surface.
Dommages extérieurs. Actuellement, seulement quelques fabricants ont le rectification superficielle superbe de diamant et le polissage au Ra < au 1nm, et le composé chimique a atteint le principal niveau international.


2.Ultra conduction thermique élevée, T C : 1000-2000 W/m.K
Quand la conduction thermique est exigée pour être 1000~2000 W/m K, le radiateur de diamant est préférée et seulement le matériel facultatif de radiateur. SMT composé peut être déterminé selon les besoins des clients
Actuellement, trois produits standard ont été lancés : TC1200, comité technique 1500 et comité technique 1800.



3. Provide a adapté des services aux besoins du client tels que l'épaisseur, la taille et la forme
L'épaisseur du radiateur déposé composé de diamant peut s'étendre de 200 à 1000 microns, et le diamètre peut atteindre 125 millimètres dans la première moitié de 2022. Nous avons la coupe de laser et les capacités de polissage pour fournir à des clients la forme géométrique, la planéité extérieure et la basse rugosité, aussi bien que les services de métallisation qui répondent à leurs exigences spécifiques.



Applications typiques

Propriétés générales de diamant

Les propriétés les plus importantes de CVDdiamond sont

dureté ✔Unsurpassed

conduction thermique ✔Extremely élevée

(>1800W/mK, cinq fois cela du cuivre)

transparent optique de bande de ✔Broad

✔Extremely chimiquement inerte :

Non affecté par tout acide ou d'autres produits chimiques

✔Graphitization seulement à températures élevées mêmes

(T >700℃ dans contenir de l'oxygène

et 1500 dans une atmosphère inerte)



Application : GaN sur la croissance de diamant ; Laser de semi-conducteur ; Radar ; Module optique ; informatique quantique ; Dispositif d'HEMT de GaN ;



Solutions de Diamond Thermal Management

la conductivité ✔Thermal a travaillé pour satisfaire à des exigences de représentation et de coût

tailles et formes de ✔Custom pour votre solution spécifique

transparent ✔Optical une fois nécessaire

✔Means pour mesurer la représentation de collage d'efficacité et de pile

Détail de spécifications de taille


Méthode Polytype Diamond Substrate Wafers For GaN Epitaxial de MPCVD 0

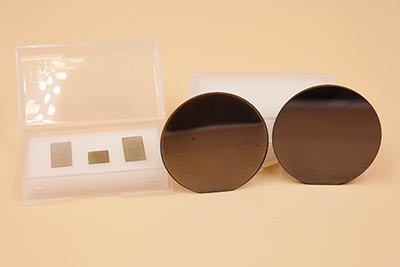

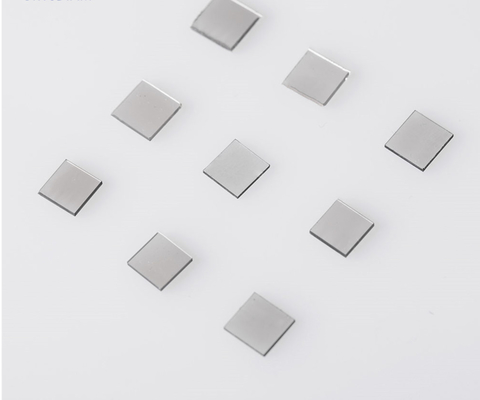

Les produits montrent

Méthode Polytype Diamond Substrate Wafers For GaN Epitaxial de MPCVD 1

Méthode Polytype Diamond Substrate Wafers For GaN Epitaxial de MPCVD 2
