GaN On Diamond And Dimond sur l'HEMT de GaN Wafer By Epitaxial et la liaison
  • GaN On Diamond And Dimond sur l'HEMT de GaN Wafer By Epitaxial et la liaison
  • GaN On Diamond And Dimond sur l'HEMT de GaN Wafer By Epitaxial et la liaison
  • GaN On Diamond And Dimond sur l'HEMT de GaN Wafer By Epitaxial et la liaison

GaN On Diamond And Dimond sur l'HEMT de GaN Wafer By Epitaxial et la liaison

Lieu d'origine Chine
Nom de marque ZMSH
Certification ROHS
Numéro de modèle radiateur
Détails de produit
Matériel:
GaN-ON-Dimond
Épaisseur:
0~1mm
Taille:
~2inch
Conduction thermique:
>1200W/m.k
Ra:
<1nm
Avantage1:
Haute conductivité thermique
Avantage:
Résistance à la corrosion
Dureté:
81±18GPa
Surligner:

GaN On Diamond Wafer

,

HEMT épitaxial GaN On Diamond

,

2 pouces Diamond Wafer

Description de produit



gaufrettes customzied de GaN& Diamond Heat Sink de méthode de la taille MPCVD pour le secteur thermique de gestion



GaN est très utilisé dans domaines de radiofréquence, rapidement de remplissage et autre, mais sa représentation et sérieux sont liés à la température sur le canal et l'efiect de chauffage de Joule. Les matériaux utilisés généralement de substrat (saphir, silicium, carbure de silicium) des dispositifs de puissance basés sur GaN ont la basse conduction thermique. Elle limite considérablement la dissipation thermique et les exigences de marche de haute puissance du dispositif. Comptant seulement sur les matériaux traditionnels de substrat (silicium, carbure de silicium) et la technologie de refroidissement passive, il est difficile de répondre aux exigences de dissipation thermique dans des conditions de puissance élevée, limitant sévèrement la libération du potentiel des dispositifs de puissance basés sur GaN. Les études ont prouvé que le diamant peut de manière significative améliorer l'utilisation des dispositifs de puissance basés sur GaN. Problèmes thermiques existants d'effet.

Le diamant a l'espace de bande large, la conduction thermique élevée, l'intensité de champ élevée de panne, la mobilité des porteuses élevée, la résistance à hautes températures, la résistance d'acide et d'alcali, la résistance à la corrosion, la tenue aux rayonnements et d'autres propriétés supérieures
La puissance élevée, haute fréquence, les champs à hautes températures jouent un rôle important, et sont considérées en tant qu'un des matériaux larges les plus prometteurs de semi-conducteur d'espace de bande.


Le diamant est un matériel superbe de dissipation thermique avec l'excellente représentation :
• Le diamant a la conduction thermique la plus élevée de n'importe quel matériel à la température ambiante. Et la chaleur est le motif important de l'échec du produit électronique.



Selon des statistiques, la température de la jonction fonctionnante laissera tomber bas 10 que le ° C peut doubler la vie de dispositif. La conduction thermique du diamant est de 3 à 3 plus hauts que celui des matériaux thermiques communs de gestion (tels que le cuivre, le carbure de silicium et la nitrure en aluminium)
10 fois. En même temps, le diamant a les avantages de l'isolation légère et électrique, force mécanique, basse toxicité et basse constante diélectrique, qui fait le diamant, c'est un excellent choix des matériaux de dissipation thermique.


• Donnez le plein jeu à la représentation thermique inhérente du diamant, qui résoudra facilement le problème « de dissipation thermique » considéré par puissance, dispositifs de puissance, etc. électroniques.

Sur le volume, améliorez la fiabilité et augmenter la densité de puissance. Une fois que le problème « thermique » est résolu, le semi-conducteur également sera sensiblement amélioré en améliorant effectivement la représentation de la gestion thermique,
La durée de vie et la puissance du dispositif, en même temps, réduire considérablement les frais d'exploitation.




Méthode de combinaison

  • 1. Diamant sur GaN
  • Diamant croissant sur la structure d'HEMT de GaN
  • 2. GaN sur le diamant
  • La croissance épitaxiale directe des structures de GaN sur le substrat de diamant
  • 3. GaN/liaison de diamant
  • Après que l'HEMT de GaN soit préparé, liaison de transfert au substrat de diamant

Domaine d'application

• Communication de la radiofréquence 5G de micro-onde, alerte radar, communication par satellites et d'autres applications ;

• Grille futée de l'électronique de puissance, transit de rail ultra-rapide, nouveaux véhicules d'énergie, électronique grand public et d'autres applications ;

Lumières de l'optoélectronique LED, lasers, détecteurs photoélectriques et d'autres applications.



Diamant sur GaN

Nous utilisons l'équipement de déposition en phase vapeur de plasma de micro-onde pour réaliser la croissance épitaxiale du matériel polycristallin de diamant avec une épaisseur de <10um on="" a="" 50=""> (HEMT basé sur silicium de nitrure de gallium de 2 pouces). Un microscope à balayage électronique et un diffractometer de rayon X ont été utilisés pour caractériser la morphologie extérieure, la qualité cristalline, et l'orientation de grain du film de diamant. Les résultats ont prouvé que la morphologie extérieure de l'échantillon était relativement uniforme, et les grains de diamant ont fondamentalement montré une croissance plate (malade). Une orientation plate en cristal plus élevée. Pendant le processus de croissance, la nitrure de gallium (GaN) est effectivement empêchée graver à l'eau-forte par le plasma d'hydrogène, de sorte que les caractéristiques du GaN avant et après le revêtement de diamant ne changent pas de manière significative.

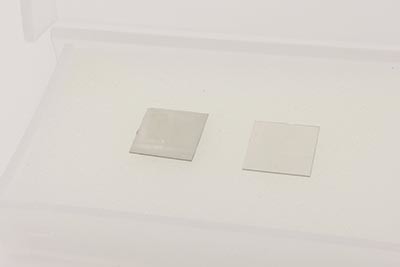

GaN On Diamond And Dimond sur l'HEMT de GaN Wafer By Epitaxial et la liaison 0





GaN sur le diamant

Dans GaN sur la croissance épitaxiale de diamant, CSMH emploie un processus spécial pour élever AlN

AIN comme couche épitaxiale de GaN. CSMH a actuellement un produit disponible

Epi-prêt-GaN sur le diamant (AIN sur le diamant).



Liaison de GaN/diamant



Les indicateurs techniques du radiateur du diamant de CSMH et des produits niveau de la gaufrette de diamant ont atteint le niveau principal mondial. L'aspérité de la surface niveau de la gaufrette de croissance de diamant est Ra_2000W/m.K. Par le collage avec GaN, la température du dispositif peut également être effectivement réduite, et la stabilité et la vie du dispositif peuvent être améliorées.

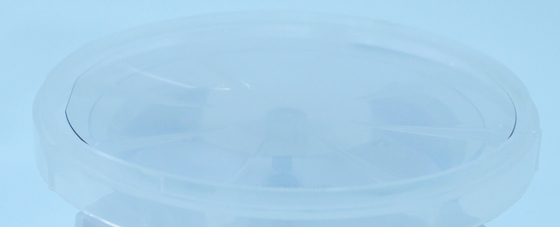

GaN On Diamond And Dimond sur l'HEMT de GaN Wafer By Epitaxial et la liaison 1GaN On Diamond And Dimond sur l'HEMT de GaN Wafer By Epitaxial et la liaison 2GaN On Diamond And Dimond sur l'HEMT de GaN Wafer By Epitaxial et la liaison 3
