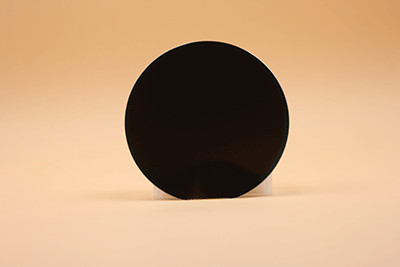

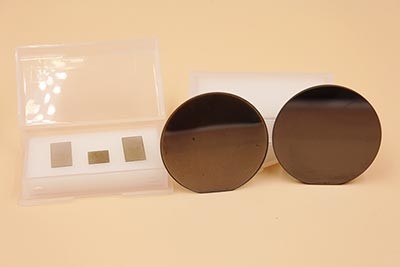

AlN sur les films épitaxiaux de Diamond Template Wafers AlN sur Diamond Substrate

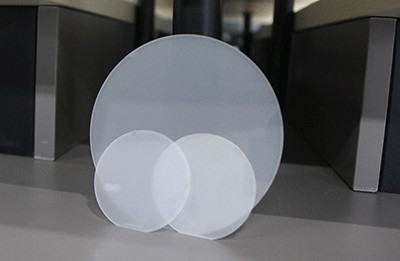

AlN sur les films épitaxiaux d'AlN de gaufrettes de calibre de diamant sur le substrat AlN de diamant sur le saphir /AlN-on-SiC/ AlN-SUR le silicium

La nitrure en aluminium (AlN) est l'un des quelques matériaux non métalliques avec la conduction thermique élevée et a de larges perspectives d'application du marché. Chemical Semiconductor Manufacturing Co., Ltd. a réalisé pour fournir à beaucoup de clients 2 calibres basés sur diamant de film de nitrure en aluminium de pouces inches/4, 2 inches/4 avance les calibres basés sur silicium de film de nitrure en aluminium, le dépôt en phase vapeur de monocristal de nitrure en aluminium et d'autres produits, et peut petit à petit également être basé sur des conditions d'application. Carry out a adapté la croissance aux besoins du client.

Avantages d'AlN
• L'espace de bande direct, largeur d'espace de bande de 6.2eV, est un matériel luminescent ultra-violet et ultra-violet profond important
• Haute résistance de champ électrique de panne, conduction thermique élevée, isolation élevée, basse constante diélectrique, bas coefficient de dilatation thermique, bonne représentation mécanique, résistance, utilisées généralement à la corrosion dans la haute température et la haute fréquence
Dispositif de puissance élevée
• Représentation piézoélectrique très bonne (particulièrement le long du C-axe), qui est l'un des meilleurs matériaux pour préparer de divers capteurs, conducteurs et filtres
• Il a la constante très étroite de trellis et le coefficient de dilatation thermique au cristal de GaN, et est le matériel préféré de substrat pour la croissance heteroepitaxial de GaN a basé les dispositifs optoélectroniques.

Avantages d'application
• Substrat UV-C de LED
Conduit par le coût de processus et les conditions du rendement élevé et de l'uniformité élevée, le substrat d'AlGaN a basé la puce UV-C de LED est de grande pente d'épaisseur, de grande taille et appropriée. Les substrats chanfreinés de saphir sont un grand choix. Le substrat plus épais peut effectivement alléger la déformation anormale des gaufrettes épitaxiales provoquées par concentration de contrainte pendant l'épitaxie
L'uniformité des gaufrettes épitaxiales peut être améliorée ; De plus grands substrats peuvent considérablement réduire l'effet de bord et rapidement réduire le coût global de la puce ; L'angle approprié de chanfrein peut
Pour améliorer la morphologie extérieure de la couche épitaxiale, ou le cartel avec la technologie épitaxiale pour former l'effet riche de localisation de transporteur de GA dans la région active du quantum bien, afin d'améliorer l'efficacité lumineuse.
• Couche de transition
Utilisant AlN comme la couche de tampon peut de manière significative améliorer les propriétés de qualité, électriques et optiques épitaxiales des films de GaN. La disparité de trellis entre GaN et substrat AIN est 2,4%, la disparité thermique est presque zéro, qui peut non seulement éviter la contrainte thermique provoquée par croissance à hautes températures, mais améliorer également considérablement l'efficacité de production.
• D'autres applications
En outre, les couches minces d'AlN peuvent être employées pour les couches minces piézoélectriques des dispositifs de traitement des ondes acoustiques de surface (SCIE), les couches minces piézoélectriques des dispositifs en vrac d'onde acoustique (FBAR), isolant des couches enterrées de matériaux de SOI, et le refroidissement monochromatique
Matières de cathode (employées pour des affichages d'émission de champ et des tubes à vide micro) et matériaux piézoélectriques, dispositifs élevés de conduction thermique, dispositifs acousto-optiques, ultra ultraviolet et détecteurs de rayon X.
Émission vide d'électrode de collecteur, matériel diélectrique du dispositif de mis, couche protectrice de support d'enregistrement magnéto-optique.

Détail de spécifications :
