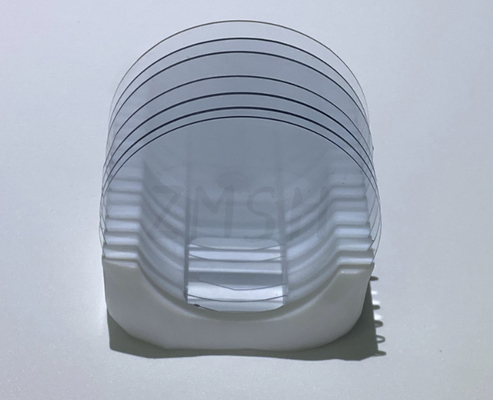

10x15mm 100 orientation du substrat 100 de Gao d'oxyde de gallium d'orientation avec du Fe a enduit

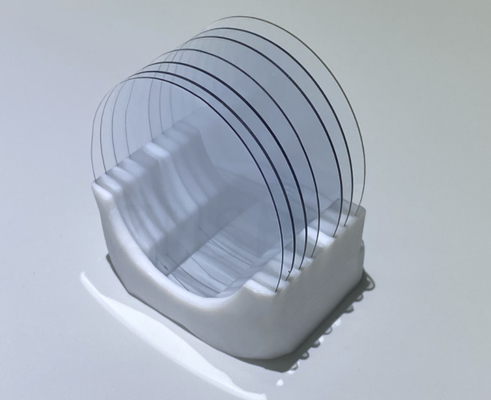

orientation du substrat 100 de Gao d'oxyde de gallium de 10x15mm
structure de pli monoclinal de substrat d'oxyde de gallium de 10x10mm
------------------------------------------------------------------------------------------------------------------------------
Le substrat de Gao se rapporte à un substrat fait d'oxyde de gallium (Gao), qui est un matériel large-bandgap de semi-conducteur avec beaucoup d'applications potentielles dans l'électronique, l'optoélectronique, et des dispositifs de puissance. Des substrats de Gao sont typiquement employés comme plate-forme pour élever les couches minces d'autres matériaux, tels que la nitrure de gallium (GaN) ou l'oxyde en aluminium de gallium (AlGaN), qui sont employés dans des dispositifs électroniques et optoélectroniques performants.
Les substrats de Gao offrent plusieurs avantages par rapport à d'autres matériaux de substrat, tels que le saphir et le carbure de silicium. Par exemple, Gao a une conduction thermique plus élevée que le saphir, qui tient compte d'une meilleure dissipation thermique dans des applications de haute puissance. En outre, Gao a une constante diélectrique plus élevée que le carbure de silicium, qui peut améliorer la représentation des circuits intégrés.
Cependant, les substrats de Gao sont toujours relativement nouveaux et chers comparés à d'autres matériaux de substrat, qui a limité leur adoption répandue dans l'industrie. Néanmoins, on s'attend à ce que des activités actuelles de recherche et développement améliorent les processus de fabrication et réduisent le coût de substrats de Gao, qui pourraient mener à l'adoption accrue dans diverses applications.
Les substrats de Gao ont un large éventail d'applications potentielles dans l'électronique, l'optoélectronique, et des dispositifs de puissance. Quelques exemples des applications où des substrats de Gao ont été employés ou proposés incluent :
1. L'électronique de haute puissance : Des substrats de Gao peuvent être employés comme plate-forme pour élever les films de GaN et d'AlGaN, qui sont employés dans des appareils électroniques de haute puissance tels que des amplificateurs de puissance et des commutateurs de radiofréquence.
2. Diodes électroluminescentes UV (LED) : Des substrats de Gao peuvent être employés pour élever les films de haute qualité d'AlGaN, qui peuvent être employés pour faire la LED UV pour des applications telles que la purification et la stérilisation d'eau.
3. Piles solaires : Des substrats de Gao peuvent être employés pour élever les couches minces du séléniure de cuivre de gallium d'indium (CLOPES) et d'autres matières employées en piles solaires. La conduction thermique élevée de Gao peut aider à améliorer l'efficacité des piles solaires en absorbant la chaleur plus effectivement.
4. L'électronique de puissance : Des substrats de Gao peuvent être employés comme plate-forme pour les films d'oxyde croissants de gallium, qui sont employés dans des dispositifs de l'électronique de puissance tels que des commutateurs électriques et des inverseurs.
5. Optoélectronique : Des substrats de Gao peuvent être employés pour élever les films de haute qualité de diverses matières employées dans des dispositifs optoélectroniques, tels que la LED, les lasers, et les détecteurs photoélectriques.
Ce sont juste quelques exemples des applications potentielles des substrats de Gao. Car la recherche et développement dans ce secteur continue, il est probable que les nouvelles et innovatrices applications émergent.
| Orientation | 100 | 100 | 100 |
| Dopage | UID | Magnésium | Fe |
| paramètre électrique |
1×1017~3×1018cm-3 |
≥1010Ω·cm
|
≥1010Ω·cm
|
|
arcseconde |
≤150 | ≤150 | ≤150 |
| densité de dislocation | cm2 <1×105 | cm2 <1×105 | cm2 <1×105 |
