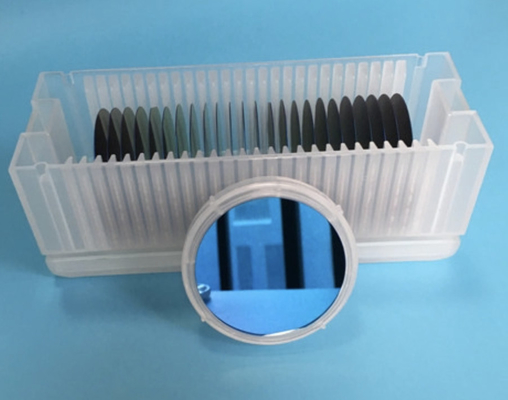

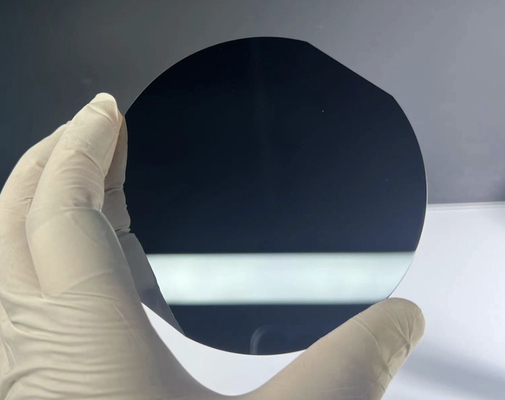

4' 6' AIN sur les substrats de silicium SSP DSP Wafers semi-conducteurs 100nm 200nm couche

Le nitrure d'aluminium sur les gaufres de silicium est un nouveau type de matériau semi-conducteur qui offre des propriétés uniques.La céramique de nitrure d'aluminium a une constante diélectrique faible et d'excellentes propriétés mécaniquesIl est non toxique et a un coefficient de dilatation linéaire similaire à celui du silicium.Cette combinaison de propriétés fait du nitrure d'aluminium un matériau idéal pour de nombreuses applications électroniquesUn film mince de nitrure d'aluminium est une forme de matériau semi-conducteur.Il est également résistant aux électromagnets et a un point d'ébullition élevéEn conséquence, il est couramment utilisé dans les téléphones mobiles et autres appareils électroniques.

Les spécifications:

• Surface utile: 90%
• Épaisseur nominale d'ALN: 200 nm ± 5%, film d'ALN non dopé recouvert d'un côté
• Surface avant: en pleine croissance
• Surface arrière: Silicium tel qu'il est reçu
• orientation AlN: plan C (001)
• Densité de défectuosité macro: <5/cm^2
• Base de la gaufre: Silicium [111] type N, 2" de diamètre x0,5 mm, Résistivité: <5 ohm-cm, une face polissée

Applications:

• Le nitrure d'aluminium sur des plaquettes de silicium est un matériau de substrat idéal pour de nombreuses applications.Sa haute conductivité thermique et sa faible résistance en font un matériau adapté à de nombreuses applications électroniquesCela fait du nitrure d'aluminium sur silicium le meilleur choix pour l'électronique et il est respectueux de l'environnement.
• Comparé au silicium, le nitrure d'aluminium sur silicium a une excellente conductivité électrique et un coefficient de dilatation thermique inférieur.En plus de l'électronique, il est également sans danger pour l'environnement.
• Le nitrure d'aluminium sur des plaquettes de silicium est une excellente alternative à l'oxyde de béryllium dans les applications électroniques.Ce matériau semi-conducteur peut également être utilisé dans des applications électroniques.
• Le matériau est extrêmement durable et convient à une variété d'applications électroniques.Sa faible conductivité thermique et son isolation électrique élevée en font un excellent matériau pour les appareils électroniquesIl est également un excellent substitut du silicium dans les lasers à grande vitesse.
