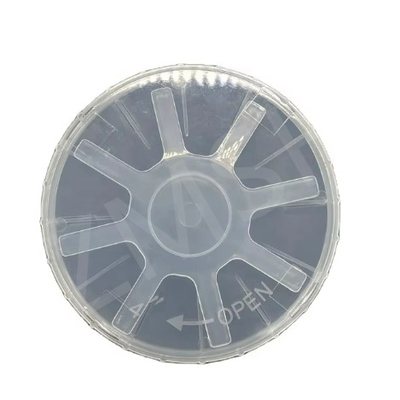

N-GaAs Substrate VCSEL Epiwafer 6 pouces Gallium Arsenide Wafer 2 pouces < 100> < 110> Pour les appareils optoélectroniques

Détails de produit

Place of Origin: China

Nom de marque: ZMSH

Model Number: N-GaAs Substrate

Conditions de paiement et d'expédition

Delivery Time: 2-4 weeks

Payment Terms: T/T

Obtenez le meilleur prix
Mettre en évidence:

2 pouces Gallium arsenide Wafer

,

Epiwafer VCSEL à substrat N-GaAs

,

Wafer à l' arsenure de gallium de 6 pouces

Matériel:
Arsenide de gallium
Taille:
2 pouces
Épaisseur:
430um
orientation:
Le nombre de personnes concernées est le suivant:
Le type:
type de n
Mode de cavité Uniformité:
≤ 1%
Matériel:
Arsenide de gallium
Taille:
2 pouces
Épaisseur:
430um
orientation:
Le nombre de personnes concernées est le suivant:
Le type:
type de n
Mode de cavité Uniformité:
≤ 1%
N-GaAs Substrate VCSEL Epiwafer 6 pouces Gallium Arsenide Wafer 2 pouces < 100> < 110> Pour les appareils optoélectroniques

2 pouces de substrat d'arsenure de N-gallium, 2 pouces de substrat de N-GaAs, 4 pouces de substrat de N-GaAs,plaquettes à semi-conducteurs, Wafer épitaxial au laser à l' arsenure de N-gallium


Caractéristiques du substrat N-GaAs


- utiliser des substrats de GaAs pour la fabrication

- supporter les personnalisés avec des illustrations de design

- bande passante directe, émet de la lumière efficacement, utilisée dans les lasers.

- dans la gamme de longueurs d'onde de 0,7 μm à 0,9 μm, structures de puits quantiques

- en utilisant des techniques telles que le MOCVD ou le MBE, la gravure, la métallisation et l'emballage pour obtenir la forme finale du dispositif



Description du produitSubstrate de N-GaAs
VCSEL (Vertical Cavity Surface Emitting Laser) epitaxial wafers based on N-GaAs (n-type gallium arsenide) substrates are a key optoelectronic material widely used in the fields of lasers and optical communications.
Le substrat N-GaAs est composé de gallium (Ga) et d'arsenic (As) et utilise une technologie de dopage de type n pour augmenter la concentration d'électrons libres,améliorant ainsi la conductivité et la mobilité des électrons.
Ce matériau a une bande passante d'énergie d'environ 1,42 eV, ce qui convient à l'émission laser et possède d'excellentes propriétés optoélectroniques.

La structure de VCSEL comprend généralement plusieurs puits quantiques et couches de réflecteurs, qui sont cultivés sur le substrat N-GaAs pour former une cavité laser efficace.
La couche de puits quantiques est responsable de l'excitation et de l'émission de lasers, tandis que le réflecteur améliore l'efficacité de sortie du laser.
L'excellente stabilité thermique et les propriétés électriques du substrat N-GaAs assurent la haute performance et la stabilité du VCSEL, ce qui lui permet de bien fonctionner dans la transmission de données à grande vitesse.


Les VCSEL basés sur des substrats N-GaAs sont largement utilisés dans des domaines tels que les communications en fibre optique, les imprimantes laser et les capteurs.
Son efficacité élevée et sa faible consommation d'énergie en font un élément important de la technologie de communication moderne.
Avec la demande croissante de transmission de données à grande vitesse, la technologie VCSEL basée sur le substrat N-GaAs devient progressivement une direction importante pour le développement de l'optoélectronique,promouvoir les progrès et l'innovation dans les différentes applications.



Détails du substrat N-GaAs

Paramètre VCSEL
taux 25G/50G
longueur d'onde 850 nm
taille 4 pouces / 6 pouces
Tolérance en mode cavité Dans ± 3%
Mode de cavité Uniformité Jusqu'à 1%
Tolérance au dopage Dans les ± 30%
Niveau de dopage Uniformité ≤ 10%
PL Uniformité de la longueur d'onde Std.Dev est meilleur que 2nm @inner 140mm
Épaisseur uniforme Meilleur que ± 3% @intérieur 140 mm
Fraction mol x Tolérance Dans un rayon de ±0.03
Fraction mol x Uniformité ≤ 003

Plus d'échantillons de substrat N-GaAs
N-GaAs Substrate VCSEL Epiwafer 6 pouces Gallium Arsenide Wafer 2 pouces < 100> < 110> Pour les appareils optoélectroniques 0N-GaAs Substrate VCSEL Epiwafer 6 pouces Gallium Arsenide Wafer 2 pouces < 100> < 110> Pour les appareils optoélectroniques 1
*Si vous avez des exigences personnalisées, n'hésitez pas à nous contacter.


À propos de nous
À propos de nous
Notre entreprise, ZMSH, est spécialisée dans la recherche, la production, le traitement et la vente de substrats semi-conducteurs et de matériaux cristallins optiques.
Nous avons une équipe d'ingénieurs expérimentés, une expertise en gestion, des équipements de traitement de précision et des instruments de test,nous fournissant des capacités extrêmement fortes dans le traitement de produits non standard.
Nous pouvons rechercher, développer et concevoir divers nouveaux produits en fonction des besoins des clients.
La société adhérera au principe de "centré sur le client, basé sur la qualité" et s'efforcera de devenir une entreprise de haute technologie de premier plan dans le domaine des matériaux optoélectroniques.
