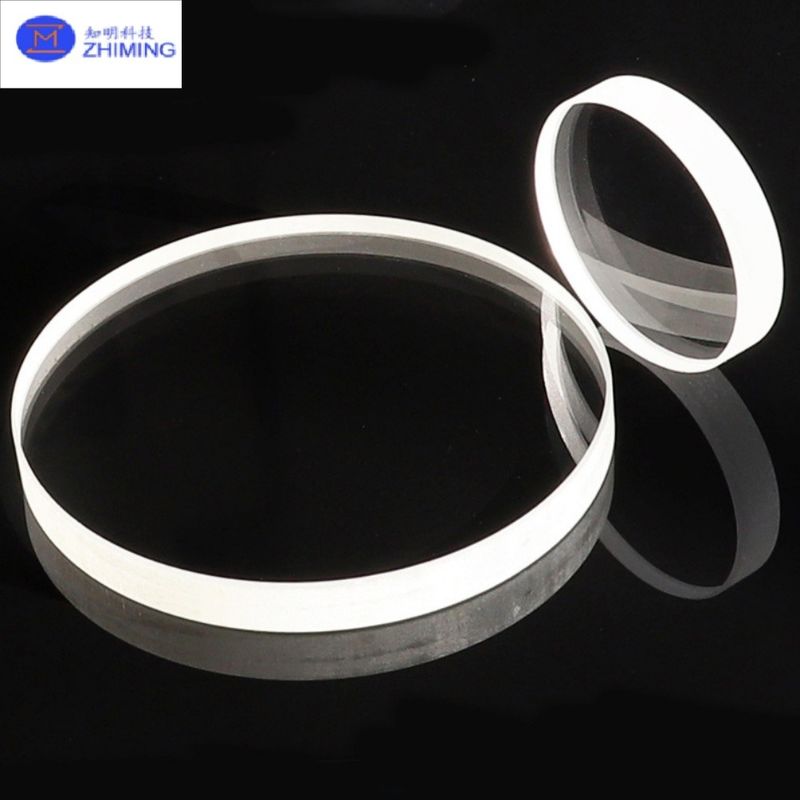

Saphir Verre optique de fenêtre en forme personnalisée haute dureté 99,999% pureté

Saphir fenêtres personnalisées en verre optique, haute dureté, 99,999% de pureté


Dans le domaine des composants optiques hautes performances, les fenêtres en saphir en forme personnalisée sont le sommet de l'ingénierie des matériaux.Ces éléments optiques de précision combinent une dureté inégalée (Mohs 9) avec une clarté optique exceptionnelle pour répondre aux exigences industrielles les plus exigeantes.Contrairement au verre optique classique, les fenêtres en saphir offrent une résistance aux rayures 3 à 5 fois supérieure, une stabilité thermique supérieure (point de fusion 2050°C),et une inerté chimique remarquable, ce qui les rend indispensables lorsque la fiabilité dans des conditions extrêmes n'est pas négociable..
Our proprietary diamond-tool CNC machining and atomic-layer polishing processes enable the production of complex custom geometries – from ultra-thin disks to intricate polygonal shapes – with sub-micron tolerances and surface roughness <5ÅQu'il s'agisse de systèmes laser fonctionnant à des niveaux de puissance de mégawatts ou de points de vue de vaisseaux spatiaux confrontés à des impacts de micrométéorites,Ces fenêtres en saphir offrent des performances sans compromis à travers le spectre électromagnétique (UV à infrarouge moyen).



Principales caractéristiques de la fenêtre optique en saphir


1Une extrême durabilité.

• Dureté de Mohs 9. Seul le diamant peut le rayer.
• Résistance à la flexion > 800 MPa
• Résistance à la fracture 2,5 MPa·m1⁄2 3 fois plus résistante aux chocs que la silice fondue


2Excellence optique

• Transmission à large bande (85%+ de 250 nm à 5 000 nm)
• Faible autofluorescence Critical pour la spectroscopie de Raman
• Homogénéité de l'indice de réfraction < 5 × 10−6 sur toute la surface


3Ingénierie de précision

• Tolérances dimensionnelles à ± 0,001 mm
• Planéité de surface λ/10 à 632,8 nm
• Parallélisme < 1 minute d'arc


4Résistance à l'environnement

• Résistant aux chocs thermiques (ΔT > 1000°C)
• Dureté au rayonnement (résiste à > 106 Gy)
• Résistant à tous les acides, à l'exception de l'acide fluorhydrique


5. Capacités de personnalisation

• Géométries complexes: hexagones, formes en D, trapèzes, formes libres
• Traitement des bords: biselé, arrondi ou moulu avec précision
• Couches: revêtement AR, revêtement à haute transmission, revêtement réfléchissant, revêtement dur, revêtement anti-saleté, revêtement anti-éblouissement, revêtement filtrant



Applications


1Systèmes laser à haute puissance

• Le CO2 fenêtres de sortie laser (plage 9,4-10,6 μm)
• Optique au laser excimer pour la lithographie par semi-conducteurs
• Apertures du système d'arme laser


2Aérospatiale et Défense

• fenêtres de dôme de missile (résistance à l'impact à l'hypervité)
• Portes d'observation des engins spatiaux (protection contre les micrométéorites)
• Systèmes de ciblage électro-optiques


3. Équipement industriel

• fenêtres de surveillance des processus pour les usines de semi-conducteurs
• Portes d'observation à haute pression (jusqu'à 300 bar)
• Cellules d'échantillonnage du spectromètre


4. Instruments scientifiques

• Composants de la ligne de faisceau du synchrotron
• fenêtres de microscopie cryogénique
• Appareils de détection de particules


5Utilisations commerciales spécialisées

• Cristaux de montres haut de gamme
• Casques de caméras sous-marines
• Capteurs d'environnement hostile

Les spécifications

Questions et réponses



Q1: Comment le saphir se compare-t-il à la silice fondue pour les applications UV?
R1: Je suis désolé.Bien que les deux transmettent bien les UV, le saphir offre une résistance aux rayures 3 fois plus élevée et une conductivité thermique 10 fois plus élevée, bien qu'avec une transmission légèrement inférieure en dessous de 200 nm.

Q2: Pouvez-vous faire correspondre des revêtements optiques spécifiques utilisés sur d'autres matériaux?
R2: Je ne sais pas.Oui, nos systèmes de pulvérisation de faisceaux ioniques peuvent reproduire la plupart des revêtements diélectriques avec une variance de performance de < 1% par rapport aux substrats en verre.

Q3: Quel est le délai de livraison pour les fenêtres en forme de D personnalisées?
A3: Je ne sais pas.4-6 semaines pour les spécifications standard; 8-10 semaines pour les géométries complexes nécessitant de nouveaux outils.

Q4: Ces fenêtres sont-elles adaptées aux applications sous vide?
A4:Le saphir a un dégazage négligeable (TML < 0,01%, CVCM < 0,001%) répondant aux normes ASTM E595 de la NASA.
Je suis désolée.
