Wafer DFB N-InP substrat épiwafer couche active InGaAlAs/InGaAsP 2 4 6 pouces pour le capteur de gaz

Détails de produit

Place of Origin: China

Nom de marque: ZMSH

Conditions de paiement et d'expédition

Delivery Time: 2-4weeks

Payment Terms: T/T

Obtenez le meilleur prix
Mettre en évidence:

Epiwafer à substrat InP de 2 pouces

,

Epiwafer de substrat InP de 4 pouces

,

Epiwafer à substrat InP de 6 pouces

Doping control:
Better than ± 10%
PLWavelength uniformity:
Std, Dev better than inm @inner 42mm
P-InP doping (cm³):
Zn doped: 5e17 to 2e18
N-inP doping (cm3):
Si doped: 5e17 to 3e18
InGaAs doping (cm·*):
5e14 to 4e19
Puissance avant:
>8
Doping control:
Better than ± 10%
PLWavelength uniformity:
Std, Dev better than inm @inner 42mm
P-InP doping (cm³):
Zn doped: 5e17 to 2e18
N-inP doping (cm3):
Si doped: 5e17 to 3e18
InGaAs doping (cm·*):
5e14 to 4e19
Puissance avant:
>8
Wafer DFB N-InP substrat épiwafer couche active InGaAlAs/InGaAsP 2 4 6 pouces pour le capteur de gaz

Wafer DFB N-InP substrat épiwafer couche active InGaAlAs/InGaAsP 2 4 6 pouces pour le capteur de gaz

Rapport de l'épi-plaque de substrat N-InP de la plaque DFB

Wafer DFB N-InP substrat épiwafer couche active InGaAlAs/InGaAsP 2 4 6 pouces pour le capteur de gaz 0

Une plaque à rétroaction distribuée (DFB) sur un substrat à phosphure d'indium de type n (N-InP) est un matériau critique utilisé dans la production de diodes laser DFB hautes performances.Ces lasers sont essentiels pour les applications nécessitant un mode uniqueLes lasers DFB fonctionnent généralement dans les plages de longueurs d'onde de 1,3 μm et 1,55 μm.qui sont optimaux pour la communication par fibre optique en raison de la transmission à faible perte dans les fibres optiques.

LeSubstrate InP de type nfournit une excellente correspondance de réseau pour les couches épitaxiales, telles que l'InGaAsP, qui sont utilisées pour former la région active, les couches de revêtement et la structure de grille intégrée du laser DFB.Cette grille permet une rétroaction précise et un contrôle de la longueur d'onde, ce qui le rend idéal pour les systèmes de communication longue distance et de multiplexage par division de longueur d'onde (WDM).

Les principales applications des épi-plaquettes DFB sur des substrats N-InP comprennent les émetteurs-récepteurs optiques à grande vitesse, les interconnexions des centres de données, la détection des gaz environnementaux,et l'imagerie médicale par tomographie optique de cohérence (TOC)Les caractéristiques de performance de la wafer, telles que la modulation à haute vitesse, la stabilité de la longueur d'onde et la largeur de ligne spectrale étroite, la rendent indispensable pour les technologies de communication et de détection modernes.


Les propriétés de l'épi-wafer à substrat N-InP de la gaufre DFB

Matériau de substrat: phosphure d'indium de type N (N-InP)

  • Matching de la grille: Le substrat N-InP assure une excellente correspondance entre le réseau et les couches épitaxiennes, telles que InGaAsP ou InAlGaAs, réduisant les défauts et la déformation, ce qui est essentiel pour une fiabilité,fonctionnement au laser à haute performance.
  • Mobilité élevée des électrons: InP a une grande mobilité des électrons, permettant un transport efficace des porteurs, ce qui est essentiel pour les lasers DFB à grande vitesse.
  • Écart de bande direct: InP a une bande passante directe de 1,344 eV, permettant une émission lumineuse efficace dans le spectre infrarouge, en particulier dans les plages de longueurs d'onde 1,3 μm et 1,55 μm.

Région active et couches épitaxiales

  • Couche active InGaAsP/InAlGaAs: La région active, généralement constituée d'InGaAsP, est celle où se produit la recombinaison électron-trous, générant des photons.3 μm ou 1.55 μm) pour la communication optique.
  • Couches de revêtement: entourer la région active, en fournissant un confinement optique, en veillant à ce que la lumière reste dans la région active pour un laser efficace.
  • Couche de grille: La structure DFB comprend une grille intégrée qui fournit une rétroaction pour un fonctionnement en mode unique et un contrôle précis de la longueur d'onde.

Longueur d'onde de fonctionnement

  • 10,3 μm et 1,55 μm: Ces longueurs d'onde sont idéales pour la communication par fibre optique en raison des pertes de transmission minimales dans les fibres optiques, ce qui rend l'épi-ondeur cruciale pour les applications de télécommunications.
  • Mode unique et largeur de ligne étroite

    • Les lasers DFB sont conçus pour un fonctionnement en mode unique, produisant de la lumière avec une largeur de ligne spectrale très étroite,qui est essentiel pour la transmission de données à grande vitesse et la réduction du bruit dans les systèmes de communication optique.

Stabilité de la longueur d'onde

  • Grille intégrée: La grille dans la structure DFB assure une sortie de longueur d'onde stable, ce qui rend le laser très fiable pour les systèmes de communication longue distance et WDM.
  • Stabilité à la température: Les épi-plaquettes DFB sur des substrats N-InP offrent une excellente stabilité à température, assurant une performance constante sur une large plage de températures.

Courant de seuil bas

  • La structure optimisée du laser DFB sur un substrat N-InP conduit à des courants de seuil bas, ce qui signifie que moins de puissance est nécessaire pour initier le laser, ce qui rend ces plaquettes très économes en énergie.

Capacité de modulation à haute vitesse

  • En raison de la grande mobilité des électrons et de l'injection efficace de porteurs dans InP, les lasers DFB sur des substrats N-InP sont capables de moduler à grande vitesse,les rendant idéales pour une utilisation dans les émetteurs-récepteurs optiques à grande vitesse et les interconnexions de centres de données.


Test de cartographie PL de l'épi-plaque de substrat N-InP de la galette DFBLes résultats de l'analyse sont publiés dans le rapport annuel annuel de l'équipe de recherche.)

Wafer DFB N-InP substrat épiwafer couche active InGaAlAs/InGaAsP 2 4 6 pouces pour le capteur de gaz 1


Résultat de l'essai XRD et ECV de l'épiwafer à substrat N-InP de la gaufre DFB

Wafer DFB N-InP substrat épiwafer couche active InGaAlAs/InGaAsP 2 4 6 pouces pour le capteur de gaz 2


Application de l'épi-plaque à base de substrat N-InP de la gaufre DFB

Les plaquettes DFB (Distributed Feedback) sur des substrats de phosphure d'indium (N-InP) de type n sont cruciales dans diverses applications optoélectroniques de haute performance, en particulier en mode unique,une émission lumineuse à largeur de ligne étroite est requiseLes principales applications sont les suivantes:

Communication optique

  • Réseaux de fibres optiques à longue distance: Les lasers DFB sur des substrats N-InP sont largement utilisés dans les systèmes de communication optique à longue distance.55 μm est optimal pour minimiser la perte de signal dans les fibres optiques, ce qui les rend idéales pour la transmission de données à grande vitesse.
  • Systèmes WDM (multiplexage par division de longueur d'onde): Dans les systèmes WDM denses, les lasers DFB sont utilisés pour générer des longueurs d'onde précises pour différents canaux.Leur largeur de ligne étroite et leur stabilité de longueur d'onde sont essentielles pour maximiser le nombre de canaux dans le spectre optique.

Les interconnexions des centres de données

  • Transmission de données à grande vitesse: Les lasers DFB sont utilisés dans les émetteurs-récepteurs optiques utilisés pour la transmission de données à grande vitesse à courte et moyenne distance dans les centres de données.Leur capacité de modulation à haute fréquence et leur faible consommation d'énergie sont essentielles pour des opérations écoénergétiques..

Détection des gaz dans l'environnement

  • Détection de gaz: les lasers DFB sont utilisés dans les capteurs de gaz environnementaux pour détecter des gaz spécifiques, tels que le CO2 et le CH4.des mesures très sensibles peuvent être effectuées pour des applications de surveillance industrielle et environnementale.
  • Spectroscopie d'absorption laser: Les lasers DFB offrent une largeur de ligne étroite et une sortie stable, ce qui les rend idéaux pour des applications de détection et de spectroscopie de gaz précises.

Diagnostic médical (tomographie de cohérence optique - TCO)

  • Ophthalmologie et dermatologie: les lasers DFB sont utilisés dans les systèmes de tomographie par cohérence optique (OCT), qui sont largement utilisés pour l'imagerie à haute résolution des tissus biologiques.La largeur de ligne spectrale étroite et la longueur d'onde stable permettent de générer des images claires et détaillées, essentielle pour le diagnostic non invasif en ophtalmologie et en dermatologie.

Systèmes LIDAR (détection et mesure de la lumière)

  • Véhicules autonomes et cartographie 3D: les lasers DFB sont utilisés dans les systèmes LIDAR pour mesurer les distances et les environnements de cartographie.Leur largeur de ligne étroite et leurs performances stables permettent des mesures précises des distances et la détection d'objets en conduite autonome, les drones, et les systèmes de cartographie 3D.

Communication par satellite et dans l'espace

  • Communication haute fréquence: les lasers DFB sont utilisés dans les systèmes de communication par satellite pour transmettre des signaux de données à haute fréquence et longue distance.Leur stabilité de longueur d'onde et leur faible consommation d'énergie sont essentielles pour une communication spatiale fiable., où la température et les conditions environnementales peuvent varier.

Circuits intégrés photoniques (PIC)

  • Optoélectronique intégrée: les épi-plaquettes DFB sont utilisées dans les circuits intégrés photoniques (PIC), qui combinent plusieurs composants optiques, tels que les lasers, les modulateurs et les détecteurs, sur une seule puce.Ces circuits sont essentiels pour les applications de communication de données à grande vitesse et de traitement du signal..

Militaire et aérospatiale

  • Communication sécurisée et ciblage: Les lasers DFB sont utilisés dans des applications militaires pour une communication sécurisée et haute fréquence.Leur étroite largeur de ligne et leur stabilité de longueur d'onde sont cruciales pour minimiser les interférences de signal dans des environnements de communication complexes..
  • Cible de précision: Dans l'aérospatiale et la défense, les lasers DFB sont utilisés dans les systèmes de cible et de guidage qui nécessitent un contrôle et une stabilité précis de la longueur d'onde.

Spectroscopie de précision

  • Recherche scientifique: Les lasers DFB sont utilisés en spectroscopie de précision pour l'analyse détaillée des matériaux et des compositions chimiques.Leur largeur de ligne étroite et leur longueur d'onde réglable les rendent idéales pour des mesures précises dans la recherche scientifique et les applications industrielles.

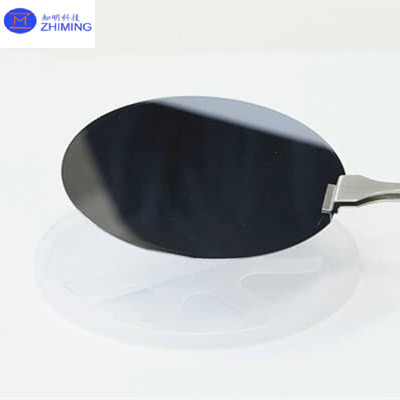

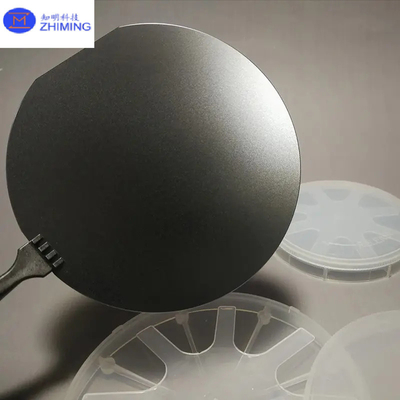

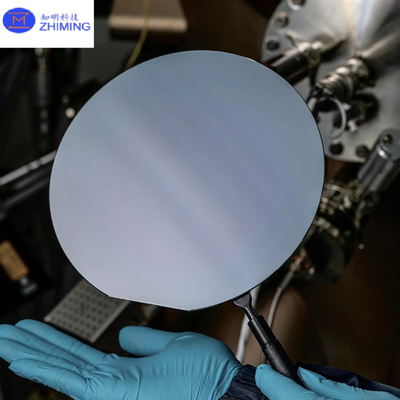

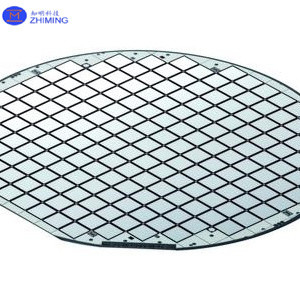

Les vraies photos de l'épi-wafer de substrat N-InP de la galette DFB

Wafer DFB N-InP substrat épiwafer couche active InGaAlAs/InGaAsP 2 4 6 pouces pour le capteur de gaz 3Wafer DFB N-InP substrat épiwafer couche active InGaAlAs/InGaAsP 2 4 6 pouces pour le capteur de gaz 4

Wafer DFB N-InP substrat épiwafer couche active InGaAlAs/InGaAsP 2 4 6 pouces pour le capteur de gaz 5Wafer DFB N-InP substrat épiwafer couche active InGaAlAs/InGaAsP 2 4 6 pouces pour le capteur de gaz 6


Mots-clés:Waffe DFB,epiwafer de substrat N-InP,couche active InGaAlAs/InGaAsP
