Détails de produit
Lieu d'origine: Chine
Nom de marque: ZMSH
Model Number: InAs wafer
Conditions de paiement et d'expédition
Delivery Time: 2-4 weeks
Payment Terms: T/T
Matériel: |
Arsenide d'indium |
Taille: |
2 pouces |
Épaisseur: |
500 μm ± 25 μm |
orientation: |
Le taux de change |
Denité: |
50,67 g/cm |
personnalisé: |
Soutenue |
Matériel: |
Arsenide d'indium |
Taille: |
2 pouces |
Épaisseur: |
500 μm ± 25 μm |
orientation: |
Le taux de change |
Denité: |
50,67 g/cm |
personnalisé: |
Soutenue |
Wafer épitaxial InAs de 2 pouces pour une diode laser LD, wafer épitaxial semi-conducteur, wafer InAs-Zn de 3 pouces,Plaquettes monocristallines InAs de 2 pouces 3 pouces 4 pouces InAs-Zn sous-strats pour une application LD, plaquette à semi-conducteurs, plaquette épitaxielle au laser à l'arsenure d'indium
Caractéristiques de la gaufre InAs-Zn
- utiliser des plaquettes INAs pour la fabrication
- supporter les personnalisés avec des illustrations de design
- bande passante directe, émet de la lumière efficacement, utilisée dans les lasers.
- dans la gamme de longueurs d'onde de 1,5 μm à 5,6 μm, structures de puits quantiques
- en utilisant des techniques telles que le MOCVD ou le MBE, la gravure, la métallisation et l'emballage pour obtenir la forme finale du dispositif
Des descriptions deAs-ZnDes plaquettes
L'arsenure d'indium (InAs) est un matériau semi-conducteur important largement utilisé dans des domaines tels que les détecteurs infrarouges et les lasers en raison de son écart de bande étroite (environ 0,354 eV).
InAs existe généralement sous la forme d'un système cristallin cubique, et sa grande mobilité électronique lui permet de bien fonctionner dans les appareils électroniques à grande vitesse.
Des plaquettes InAs de haute qualité peuvent être cultivées par des techniques telles que l'épitaxie par faisceau moléculaire (MBE) ou le dépôt de vapeur chimique organique métallique (MOCVD),qui peut être utilisé pour la fabrication de détecteurs infrarouges efficaces, en particulier dans les bandes 3-5 μm et 8-12 μm.
En outre, la structure InAs dopée en zinc (Zn) peut ajuster sa conductivité pour former des semi-conducteurs de type p ou n, optimisant ainsi ses propriétés électriques.
Le développement des puits quantiques et des structures de points quantiques a encore renforcé le potentiel d'application des INAs dans le domaine optoélectronique.
La technologie des points quantiques permet aux INAs de jouer un rôle important dans des domaines émergents tels que l'informatique quantique et la bioimagerie.
Avec la demande croissante de dispositifs infrarouges hautes performances et de technologies quantiques, les perspectives de recherche et d'application des INAs et de leurs matériaux dopés sont larges.
Détails de l'InAs-ZnDes plaquettes
| paramètre | InAs-ZnWafer |
| Composition du matériau | Arsenic d'indium (InAs) + dopage au zinc |
| Structure cristalline | Système cubique (structure du mélange de zinc) |
| Largeur de bande | ~ 0,354 eV |
| Mobilité des électrons | ~ 30 000 cm2/V·s |
| Mobilité des trous | ~ 200 cm2/V·s |
| densité | ~ 5,67 g/cm3 |
| Point de fusion | ~ 942 °C |
| Conductivité thermique | ~0,5 W/m·K |
| écart de bande optique | ~ 0,354 eV |
| Méthode de dopage | Dopage de type P (via le zinc) |
| Domaines d'application | Laser infrarouge, détecteurs, points quantiques |
| Taille | Le diamètre de 2 pouces. |
| Épaisseur | 500 mm ± 25 mm |
| Les orientations | Le taux de change |

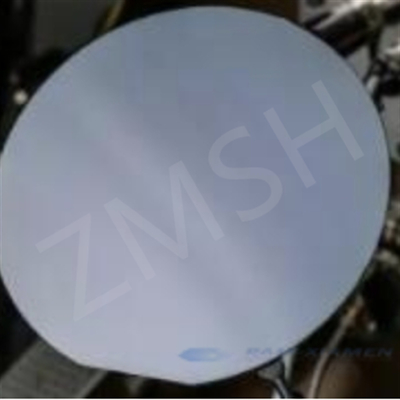

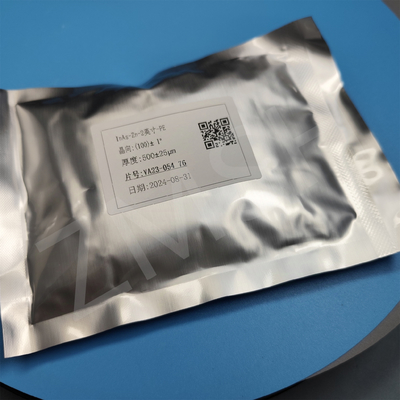

Échantillons deAs-ZnDes plaquettes'
*S'il vous plaît n'hésitez pas à nous contacter si vous avez les exigences personnalisées.
À propos de nous
Recommandations de produits similaires
1.2" S Wafer EPI GaP dopé N type P type 250um 300um Diodes électroluminescentes
2.2" 3" FZ SiO2 Single Crystal IC Chips 100um 200um Couche d'oxydation sèche et humide 100nm 300nm
Questions fréquentes
1Q: Quel est le coût des plaquettes InAs-Zn par rapport aux autres plaquettes?
R: Les plaquettes InAs-Zn sont généralement plus chères que les plaquettes silicium et GaAs en raison de la rareté des matériaux, des processus de fabrication complexes et de la demande spécialisée du marché.
2. Q: Quelles sont les perspectives futures de l'InAs-Zn?les plaquettes?
R: Les perspectives d'avenir des plaquettes INA sont très prometteuses.
