Détails de produit
Lieu d'origine: Chine
Nom de marque: ZMSH
Certification: rohs
Numéro de modèle: Modulateur de phase au niobate de lithium LNP6118
Conditions de paiement et d'expédition
Prix: by case
Conditions de paiement: T/T
L' orientation des cristaux:: |
Z-coupe |
Connecteur RF:: |
Femme 1,85 mm (V) |
Type de fibre :: |
En cas de défaillance de l'appareil, le régulateur doit être utilisé. |
Les connecteurs en fibre:: |
2.0 mm FC/PC à clé étroite |
Longueur de plomb de la fibre:: |
1.5 m (type) |
Vêtement en fibre:: |
Ø900 μm Tubes lâches |
L' orientation des cristaux:: |
Z-coupe |
Connecteur RF:: |
Femme 1,85 mm (V) |
Type de fibre :: |
En cas de défaillance de l'appareil, le régulateur doit être utilisé. |
Les connecteurs en fibre:: |
2.0 mm FC/PC à clé étroite |
Longueur de plomb de la fibre:: |
1.5 m (type) |
Vêtement en fibre:: |
Ø900 μm Tubes lâches |

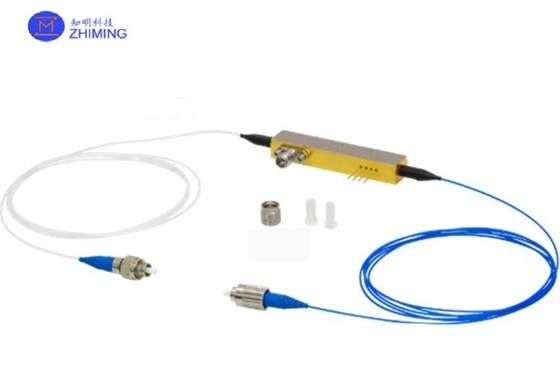

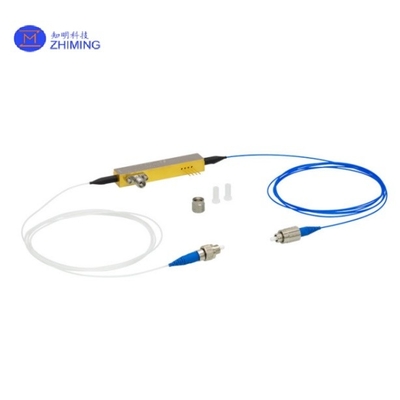

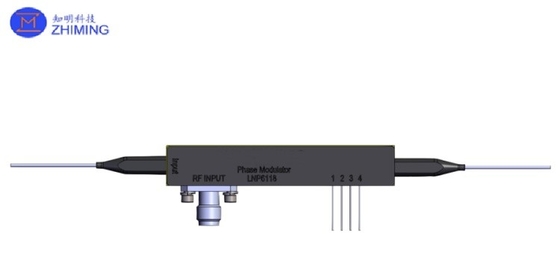

Le LNP6118 est un modulateur de phase à coupe z LiNbO3 à large bande conçu pour supporter le fonctionnement à 1310 nm et 1550 nm. La réponse électro-optique (S21) est fluide de CC à 40 GHz.La fibre d'entrée maintient la polarisation (PM), et la fibre de sortie est la fibre standard à mode unique; les deux terminés par des connecteurs FC/PC. La clé de connecteur FC/PC d'entrée est alignée sur l'axe lent de la fibre PM,qui est à son tour aligné avec le mode extraordinaire de la puceLe connecteur d'entrée RF est un connecteur de 1,85 mm (V) remplaçable par le champ. Un modulateur de phase à basse fréquence séparé, en série avec le modulateur de phase RF, est disponible via un ensemble séparé de broches.
Le LNP6118 comprend un polariseur interne qui est aligné sur le mode extraordinaire de la puce.
1.Largeur de bande de modulation:prend en charge la modulation du signal à haute fréquence, adaptée à la communication optique à grande vitesse et au traitement du signal.
2.Faible perte d'insertion:La conception optimisée réduit la perte d'énergie du signal optique pendant la modulation.
3.Précision de modulation de phase élevée:fournit un contrôle de phase précis pour assurer la stabilité et la précision de la modulation du signal.
4.Large plage de longueurs d'onde:adapté à une variété de longueurs d'onde (comme la bande C, la bande L), compatible avec une variété de systèmes optiques.
5.Conception compacte:Package compact pour une intégration facile dans des systèmes optiques complexes.
6.Faible tension d'entraînementRéduit la consommation d'énergie et convient à des applications à haute efficacité énergétique.
Spécifications optiques | - Je vous en prie. | Typique | Je suis désolé. |
Longueur d'onde de fonctionnementa) | 1260 nm | - | 1625 nm |
Perte d'insertion (1310 nm) | - | 50,0 dB | 5.5 dB |
Perte d'insertion (1550 nm) | - | 40,0 dB | 4.5 dB |
Perte de retour optique | 40 dB | - | - |
Puissance d'entrée optique (mode extraordinaire) | - | - | 100 mW |
Puissance d'entrée optique (mode ordinaire) | - | - | 10 mWb |
Spécifications électriques RFc | - Je vous en prie. | Typique | Je suis désolé. |
Largeur de bande E/O (-3 dB) | - | 35 GHz | - |
Plage de fréquence de fonctionnement | DC à 40 GHz (minimum) | ||
RF Vπ(@ 10 GHz) | - | 7.0 V | - |
RF Vπ(@ 30 GHz) | - | 8.5 V | 9.5 V |
S11 (DC à 25 GHz) | - | -12 dB | -10 dB |
S11 (25 à 40 GHz) | - | -8 dB | -6 dB |
Puissance d'entrée du port RF | - | - | 24 dBm |
Spécifications du modulateur basse fréquencec | - Je vous en prie. | Typique | Je suis désolé. |
Plage de fréquence de fonctionnement | DC à 1 MHz (typique) | ||
Vπ(@ 1 kHz) | - | 10 V | - |
a. Le modulateur est conçu pour une utilisation aux longueurs d'onde spécifiées. L'utilisation du modulateur à d'autres longueurs d'onde peut entraîner une augmentation de la perte optique qui n'est pas couverte par la garantie.,Cette perte peut être temporaire; par exemple, l'augmentation de la perte causée par des longueurs d'onde plus courtes peut généralement être inversée en chauffant le modulateur à 80 °C pendant une heure.
b. Des précautions particulières doivent être prises lors de l'alignement de l'état de polarisation de l'entrée optique afin d'éviter que l'excès de puissance optique ne soit lancé dans le mode ordinaire,qui sera absorbé par le polariseur et peut endommager le modulateur.
c. à 1550 nm
Spécifications environnementales | - Je vous en prie. | Typique | Je suis désolé. |
Température de fonctionnement | 0 °C | - | 70 °C |
Température de stockage | -40 °C | - | 85 °C |
Spécifications mécaniques | |
L'orientation cristalline | Coupe en Z |
Connecteur RF | Femme 1,85 mm (V) |
Type de fibre | Entrée: PANDA Polarisation maintenue Résultats: SMF-28®† Mode unique |
Connecteurs à fibres | 2.0 mm FC/PC à clé étroite |
Longueur de plomb de fibre | 1.5 m (type) |
Vêtements en fibre | Ø900 μm Tubes lâches |
Fibre d'entrée standard | |
Type de fibre |
Je vous en prie. |
Connu. type |
FC/UPC |
La clé | Résistance à la corrosion |
L'alignement clé | À l' envers. |
Produit standard de fibres | |
Type de fibre | SM |
Connu. type | FC/UPC |
La clé | Résistance à la corrosion |
L'alignement clé | N/A |
LNP6118 Utilisation:
1.Système de communication optique:utilisé pour la modulation de phase dans les communications par fibre optique afin d'améliorer l'efficacité et la qualité de la transmission du signal.
2.Communication optique cohérente:La modulation de phase et la démodulation des signaux optiques sont réalisées dans un récepteur cohérent.
3.Détection optique:Pour les capteurs optiques de haute précision tels que les interféromètres et les systèmes de détection en fibre optique distribuée.
4.La communication quantique:Codification par phase des signaux optiques dans les systèmes de distribution de clés quantiques (QKD).
5.Radar laser (LiDAR):Utilisé pour le liDAR de phase pour améliorer la précision et la résolution de la portée.
6.Expériences de recherche:Utilisé dans les expériences optiques et la recherche pour la modulation de phase et la régulation du champ lumineux.
